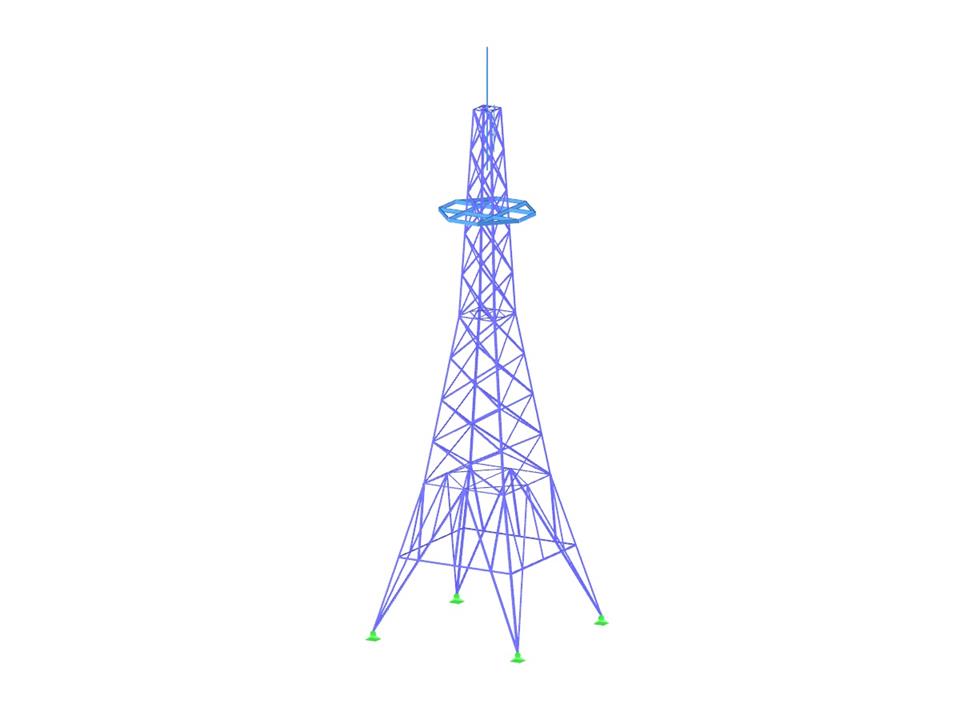

Ocelový stožár
Počet uzlů | 139 |
Počet linií | 315 |
Počet prutů | 315 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 198 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 6,347 t |
Rozměry (metrické) | 7,842 x 28,000 x 7,842 m |
Rozměry (imperiální) | 25.73 x 91.86 x 25.73 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Dlubal centrum | Bloky](/cs/webimage/028609/3238424/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Anlegen der Querschnitte](/cs/webimage/008719/1546783/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Zadání uzlů 1 až 4](/cs/webimage/008816/808597/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![2.1 Vzpěrné délky - Příhradové pruty](/cs/webimage/007036/1590021/000280-cs-png-png.png?mw=512&hash=9481a8c0c99f41e4d0f9a7fbd8679269c18f4c82)
Po vygenerování vzpěrných délek se výsledky zobrazí v přehledných tabulkách. Tam lze vzpěrné délky ručně upravit.
Funkce Export převede vzpěrné délky k dalšímu výpočtu do přídavného modulu RF-/TOWER Design. Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
![Mastdarstellungen in RFEM](/cs/webimage/007029/1589858/000269-cs-png.png?mw=512&hash=61d8e7ff719e19f9be6132b62c1016cde7a8a4bd)
Vygenerovaný model lze jednoduše exportovat do programu RFEM/RSTAB jediným kliknutím myši.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je možné cíleně vybrat obsah tiskového protokolu a požadovaný rozsah výsledků pro jednotlivá posouzení.
![2.2 Posouzení po průřezech](/cs/webimage/007039/1590106/000284-cs-png.png?mw=512&hash=2a9c5e245b977240fccb5fac5c88fd5fad372370)
Výsledky se zobrazí v přehledně uspořádaných oknech modulu. Výstupní údaje obsahují kromě výsledků posouzení také všechny související parametry. Během výpočtu se automaticky vytvoří výkaz materiálu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
![Detaileinstellungen für Gittermast](/cs/webimage/007038/1590083/000283-cs-png.png?mw=512&hash=0d22615f5b097fe5ee29a1be4e524d692e4df408)
Při posouzení zatížení v tahu, tlaku, ohybu a smyku modul porovnává návrhové hodnoty maximální únosnosti s návrhovými hodnotami účinků. Pokud konstrukční dílce podléhají ohybu a tlaku současně, program tuto interakci zohlední. RF‑/TOWER Loading umožňuje zvolit interakční vzorec stanovit součinitele podle metody 1 (příloha A) nebo 2 (příloha B).
Posouzení na rovinný vzpěr nevyžaduje ani štíhlost, ani pružné kritické zatížení rozhodujícího případu vybočení. Modul automaticky spočítá všechny potřebné součinitele pro návrhovou hodnotu ohybového napětí. RF‑/TOWER Design určí Ideální kritický moment vzpěru určí samostatně pro všechny pruty na každém místě x daného průřezu.
