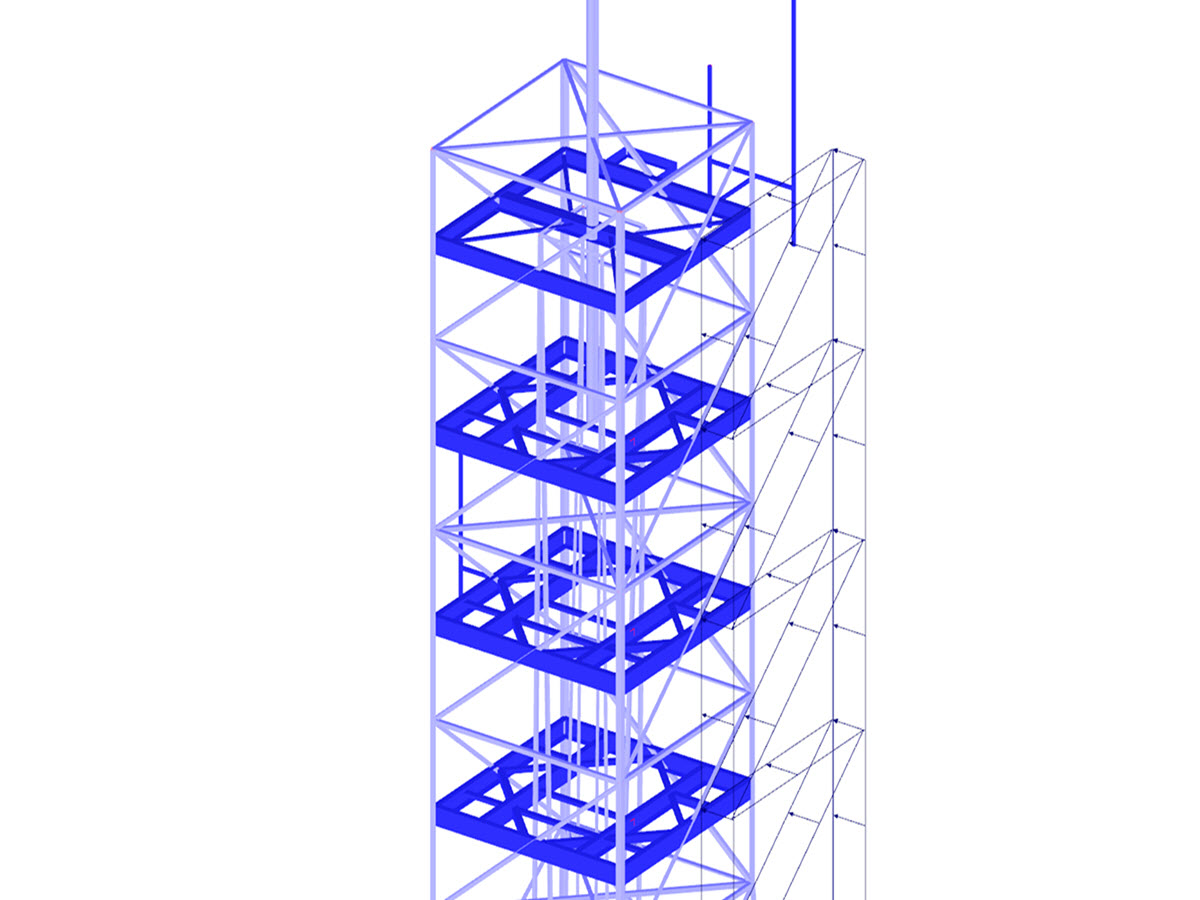

格构塔架结构的风荷载、覆冰荷载和交通荷载生成
总数： 4
Dlubal_KohlA.png?mw=1024&hash=6748f251d00199f67cb283f836862337197b8608)
Dlubal_KohlA_(2).png?mw=1024&hash=15d0f1c070d80e3d53a001538664bafcabf7c209)
RF-/TOWER Loading (塔架荷载模块) | 产品特性
- 考虑塔架自重，包括设备
- 风荷载分布在塔架迎风面和背风面或者用户定义风荷载分布
- 计算塔架和设备的风荷载也要考虑容易振动的结构（阵风响应系数）
- 平台上分配面荷载和集中荷载
- 可以折减选择目标上的总风荷载
- 计算结冰等级 G 和 R，并且预先设置的冰厚度和冰层长度的冰荷载
- 由面荷载和维修荷载生成可变荷载工况
RF-/TOWER Loading (塔架荷载模块) | 输入
附加模块 RF-/TOWER Loading 满足 DIN EN 1991-1-4/DIN EN 1993-3-1、DIN 1055-4、DIN 4131:1991-11 和 DIN V 4131:2008-09 中的要求。 这些规范包括自重荷载、风荷载、维护/技术人员荷载和覆冰荷载（ISO 12494 或 DIN 1055-5）以及可变荷载。 标准规范可以预先保存或者可以在数据库中找到。
为了按照欧洲规范，可以使用以下国家的国家附录 (NA) 来生成风荷载：
-
DIN EN 1991-1-4（德国）
-
CSN EN 1994-1-4（捷克）
-
NA-CYS EN 1991-1-4（塞浦路斯）
-
DK EN 1991-1-4（丹麦）
-
NBN EN 1991-1-4（比利时）
-
NEN EN 1991-1-4（荷兰）
-
NF EN 1991-1-4（法国）
-
SFS-EN 1991-1-4（芬兰）
-
SIST EN 1991-1-4（斯洛文尼亚）
-
SR EN 1991-1-4（罗马尼亚）
-
SS EN 1991-1-4（新加坡）
-
SS-EN 1991-1-4（瑞典）
-
STN EN 1991-1-4（斯洛伐克）
-
UNI EN 1991-1-4（意大利）
可以生成单独的荷载情况： 风压、风向或覆冰荷载可以手动设置，或从表格导入。
RF-/TOWER Loading (塔架荷载模块) | 版本
生成荷载后，可以在表格中进行检查。 输出包括关于生成的荷载工况以及自重、风荷载和覆冰荷载的所有信息。 所有荷载都在结构和设备部分中列出。
RF-/TOWER Loading (塔架荷载模块) | 数据输出
计算得出的荷载可以很容易地传递到 RFEM/RSTAB 中用于与其他荷载工况进行叠加。 所有的模块数据都包含在 RFEM/RSTAB 计算书中。
报告的内容和范围可以根据不同的设计需要进行选择。
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
计算价格
总金额 2,220.00 USD
该价格适用于United States。
