000633
Dipl.-Ing.格哈德·雷姆（FH）
2021-02-25

使用块管理器建模檩条

相同的结构通常会在多个项目中使用，例如本例中的檩条与柱子和支撑。 在 RFEM 或 RSTAB 中通过移动节点可以直接更改尺寸标注。

但是，更方便的方法是对输入一次进行参数化设置，然后将模型保存为“块”。 该块可以通过块管理器打开和编辑。

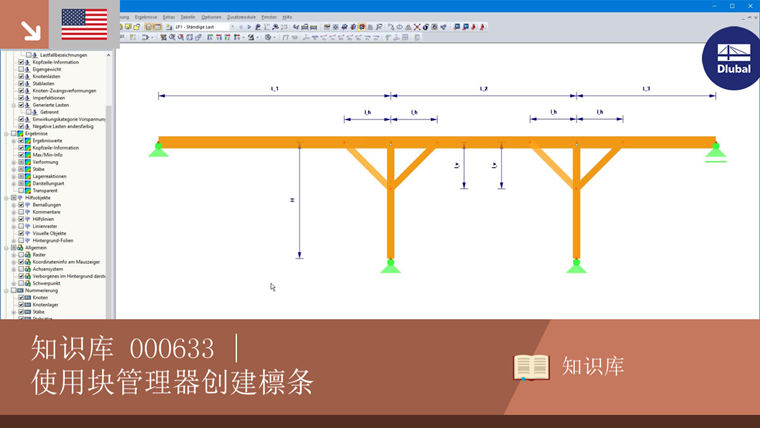

使用该模型之前需要对节点和荷载进行相应的参数化设置。 具体操作步骤在视频中。 要保存块，必须事先选择整个结构。 块可以直接或通过块管理器导入到 RFEM 或 RSTAB 中。

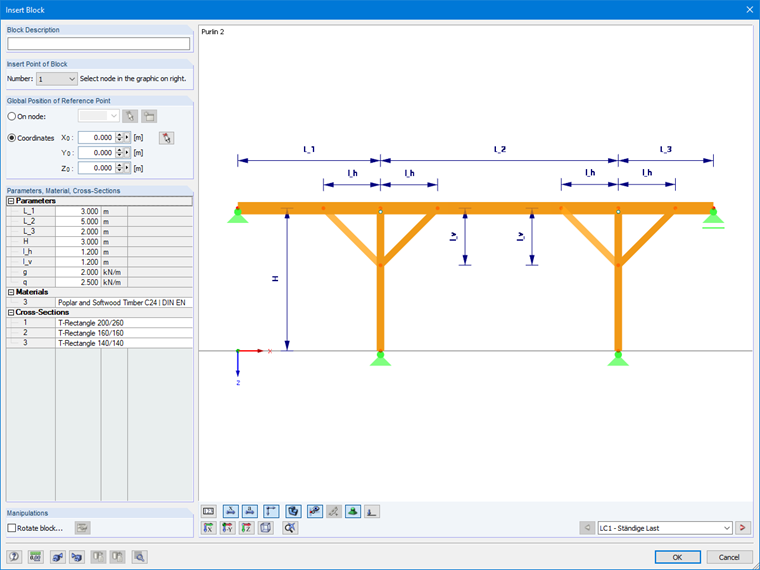

正如您在图片中看到的那样，您只需输入标题的跨度、高度和尺寸。 用户也可以在模型中参数化设置和考虑荷载。 插入新结构后，将在 RFEM 或 RSTAB 中打开新结构。

Einfügen eines Blocks
Einfügen eines Blocks
