RFEM 6 中考虑焊缝偏心的影响

在 RFEM 6 中的应力计算中是否可以考虑非对称线焊缝的偏心？

回复:

是的，在线焊连接配置的特殊选项下可以激活考虑焊缝偏心。 这并不总是必要的。 例如根据规范 EN 1993-1-8 [1] 第 4.12 节，如果空心型钢在整个圆周上均匀连接，或者如果偏心导致焊缝压应力增加，则焊缝偏心可以忽略。根。

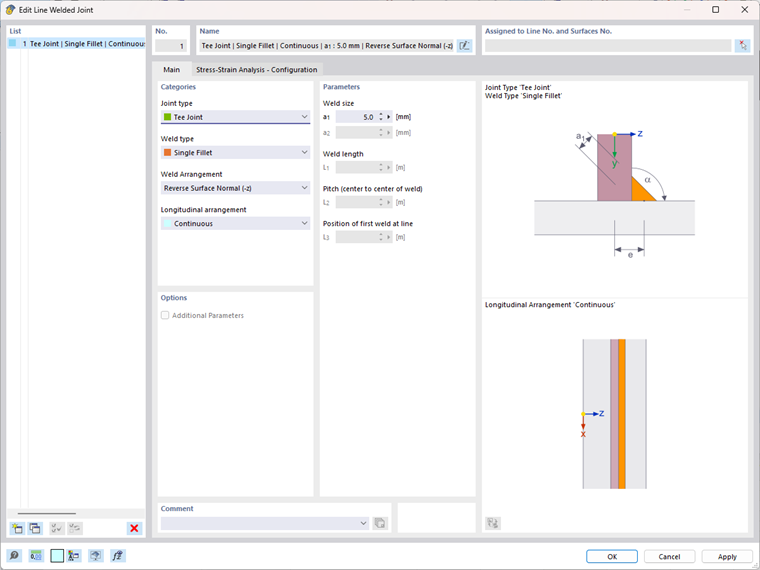

偏心焊缝配置
偏心焊缝配置

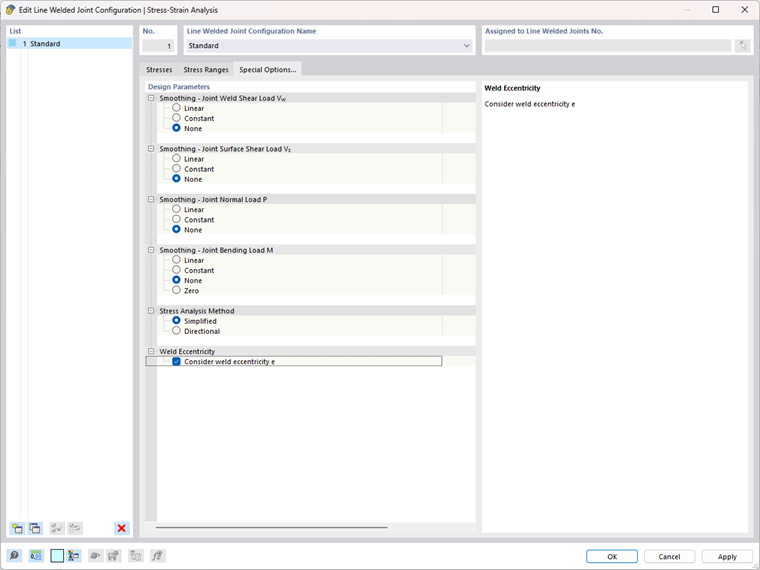

考虑焊缝的偏心
考虑焊缝的偏心
作者

Bien 博士负责钢结构产品的开发，并为客户提供技术支持。

参考
  1. 欧洲标准化委员会。 (2009)。欧洲规范 3： Bemessung und Konstruktion von Stahlbauten – Teil 1-8: Bemessung von Anschlüssen. Beuth Verlag GmbH, Berlin, 2010
