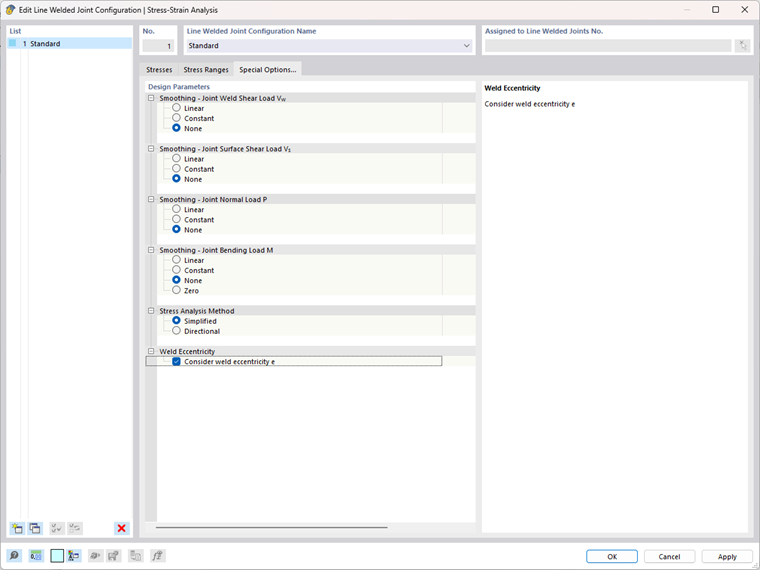

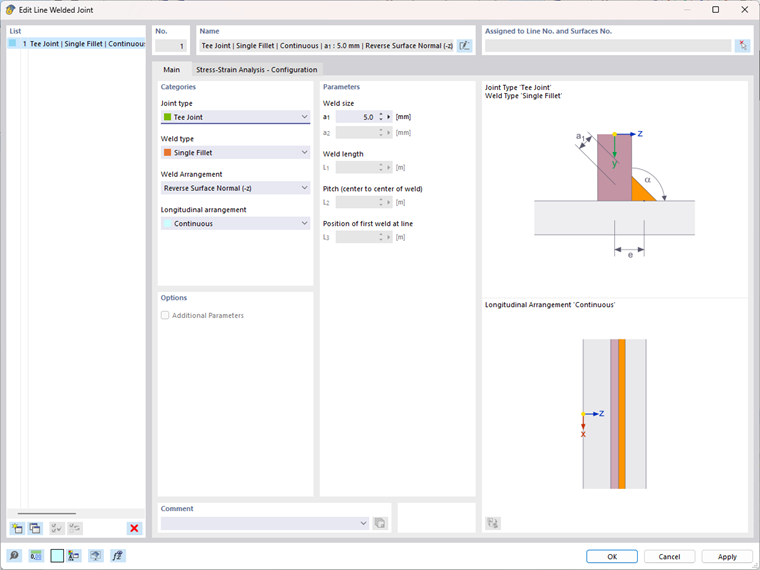

Ano, v konfiguracích liniových svarů ve speciálních možnostech je možné aktivovat uvážení excentricity svaru. To není vždy nutné. Například podle EN 1993-1-8 [1], odstavec 4.12 lze excentricitu svaru zanedbat, pokud je dutý profil připojen rovnoměrně po celém obvodu nebo pokud excentricita vede ke zvýšení tlakových napětí v kořenu svaru.
Pan Dr. Bien se podílí na vývoji v oblasti ocelových konstrukcí a v rámci technické podpory pečuje o naše zákazníky.
