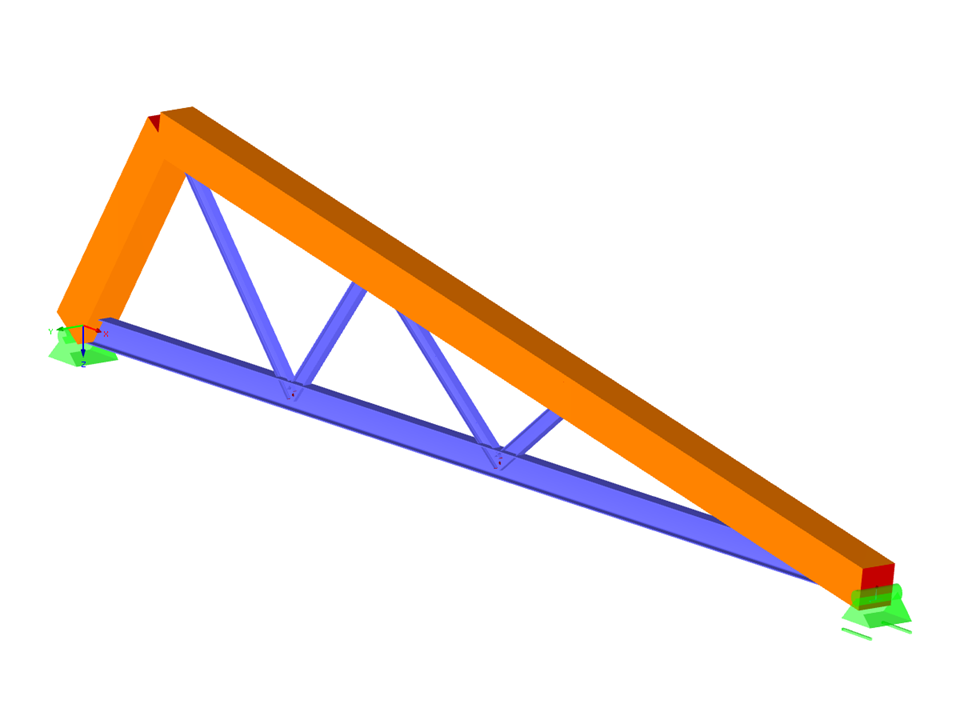

Příhradový vazník
Počet uzlů | 7 |
Počet linií | 11 |
Počet prutů | 11 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 2 |
Celková hmotnost | 0,482 t |
Rozměry (metrické) | 9,005 x 0,313 x 1,606 m |
Rozměry (imperiální) | 29.54 x 1.03 x 5.27 feet |
Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
