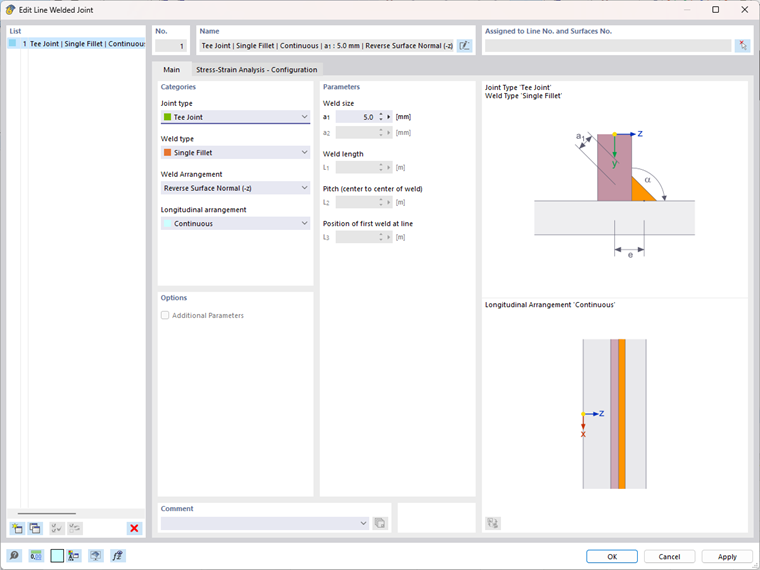

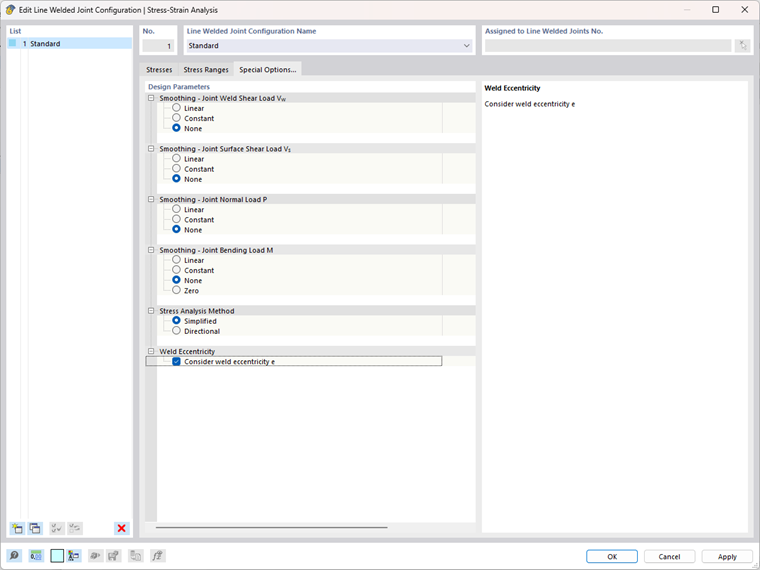

Sim, nas Opções especiais de Configurações de ligação com soldadura de linha tem a opção de ativar a consideração da excentricidade da soldadura. Isto nem sempre é necessário. Por exemplo, de acordo com a EN 1993-1-8 [1], Secção 4.12, a excentricidade da soldadura pode ser negligenciada se uma secção oca for ligada uniformemente a toda a circunferência ou se a excentricidade levar a um aumento das tensões de compressão na raiz da soldadura.
O Eng. Bien é responsável pelo desenvolvimento de produtos para a área de estruturas de aço e fornece apoio técnico aos nossos clientes.
