Modelar uma madre através da utilização do Administrados de blocos

Geralmente, as mesmas estruturas são necessárias em vários projetos, tais como a madre com pilares e contraventamentos neste exemplo. As dimensões podem ser alteradas diretamente no RFEM ou no RSTAB através do deslocamento dos nós.

No entanto, é mais elegante parametrizar a entrada de dados uma vez e guardar o modelo como um bloco. O bloco pode então ser aberto e editado através do administrador de blocos.

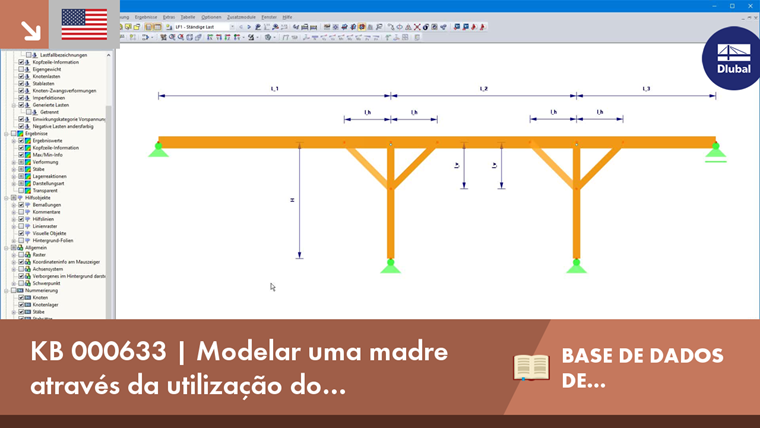

No entanto, os nós e as cargas têm de ser parametrizados em conformidade com os dados à priori. O procedimento exato pode ser encontrado no vídeo. Para guardar o bloco, a estrutura completa tem de estar selecionada previamente. O bloco pode então ser importado diretamente para o RFEM ou RSTAB ou através do administrador de blocos

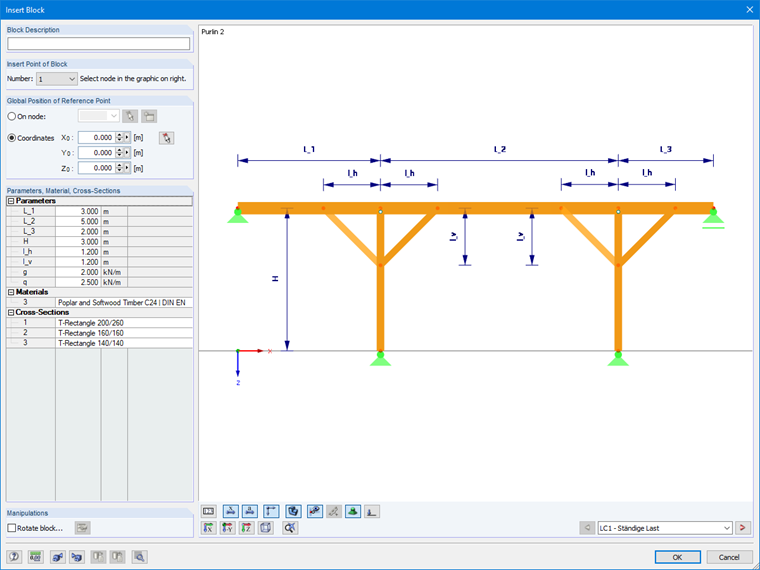

Como pode ver na imagem, só é necessário introduzir os comprimentos dos vãos, a altura e as dimensões dos cabeçalhos. Também é possível parametrizar e considerar as cargas ao inserir o bloco. Após a inserção, a estrutura recém-criada é aberta no RFEM ou no RSTAB.


Autor

O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
