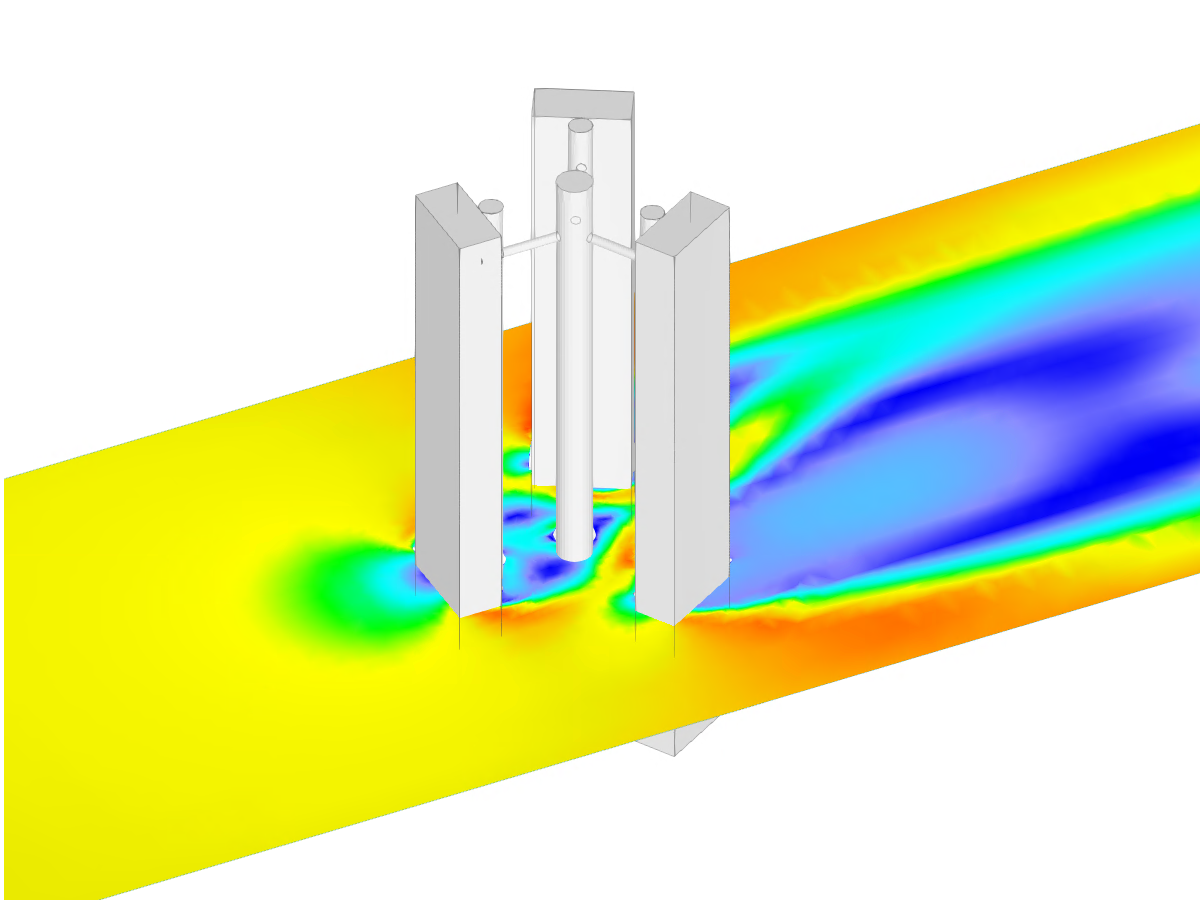

Анализ ветрового воздействия на антенну

Проверка результатов моделирования CFD с помощью экспериментальных данных повышает точность расчета за счет сравнения результатов моделирования с реальными условиями. В ходе данного процесса выявляются несоответствия и вносятся коррективы для повышения надежности модели. В конечном счете, это вселяет уверенность в способность моделирования предсказать сценарии ветровой нагрузки.

In structural engineering, predicting the effects of turbulent wind flows on structures is crucial for safety and performance. Моделирование турбулентности в Вычислительной гидродинамике (CFD) помогает смоделировать эти взаимодействия. Инженеры должны выбрать практичную модель турбулентности, сочетающую в себе эффективность, точность и применимость. Общие модели включают в себя модели усредненного по Рейнольдсу Навье-Стокса (RANS), нестационарного усредненного по Рейнольдсу Навье-Стокса (URANS) и моделирование отключенных вихрей с задержкой (DDES). RANS - надежная и экономичная модель для стационарных потоков, URANS фиксирует зависящие от времени явления для средней неустойчивости, а DDES, гибрид RANS и моделирования больших турбулентных потоков (LES), разрешает сложные турбулентные конструкции. Понимание сильных сторон и ограничений каждой модели помогает инженерам выбрать наилучший подход для своих задач.

Когда известны значения давления, вызванного ветром на поверхность здания, их можно применить к модели конструкции в RFEM 6, обработать в RWIND 2 и использовать в качестве ветровых нагрузок для статического расчёта в RFEM 6.

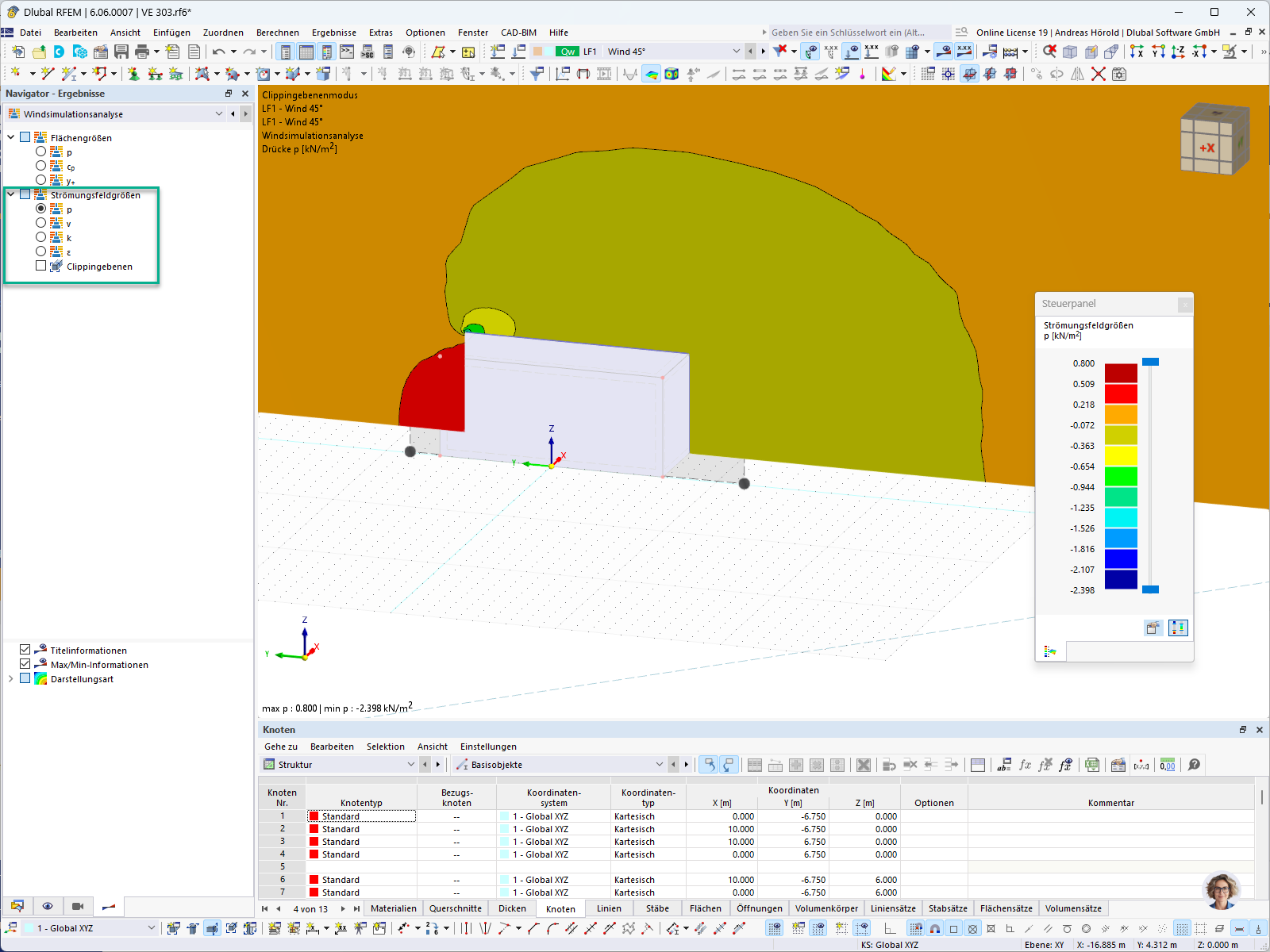

В программах RFEM и RSTAB можно визуализировать величины поля потока давления, скорости, кинетической энергии и скорости рассеивания турбулентности при моделировании ветра.

Плоскости обрезки выравниваются по соответствующему направлению ветра.

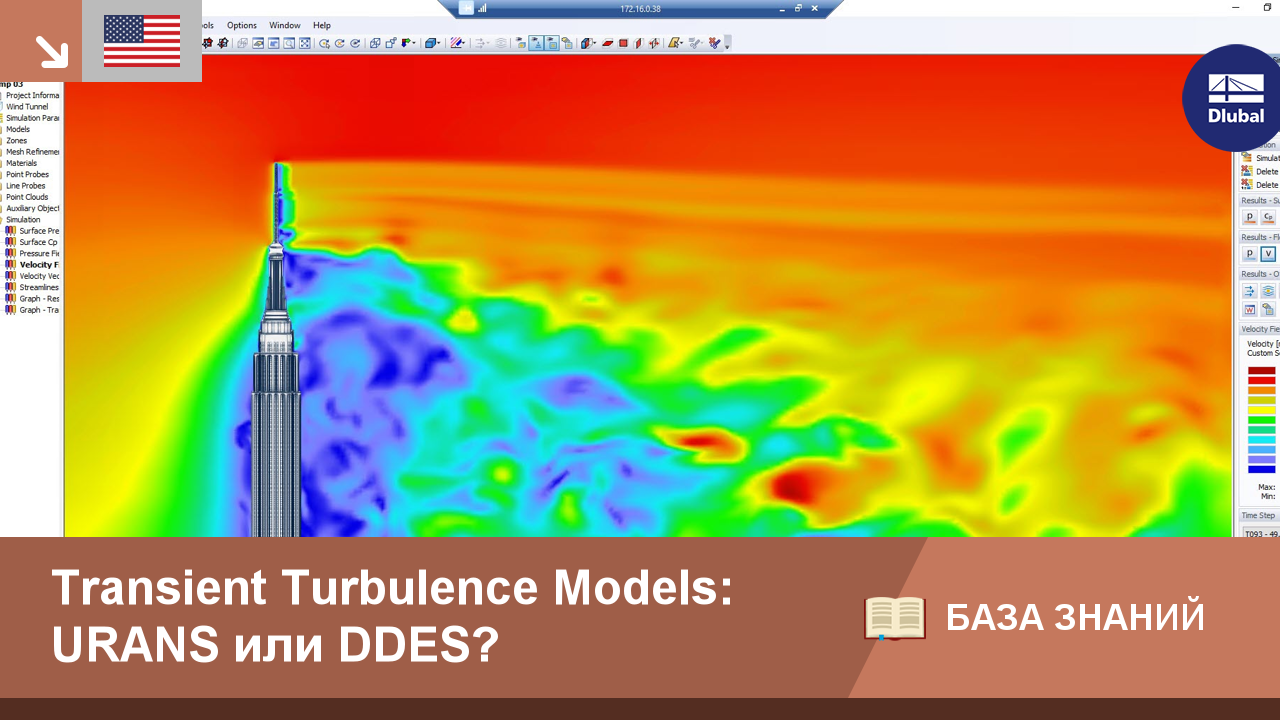

• K пояснительному видео

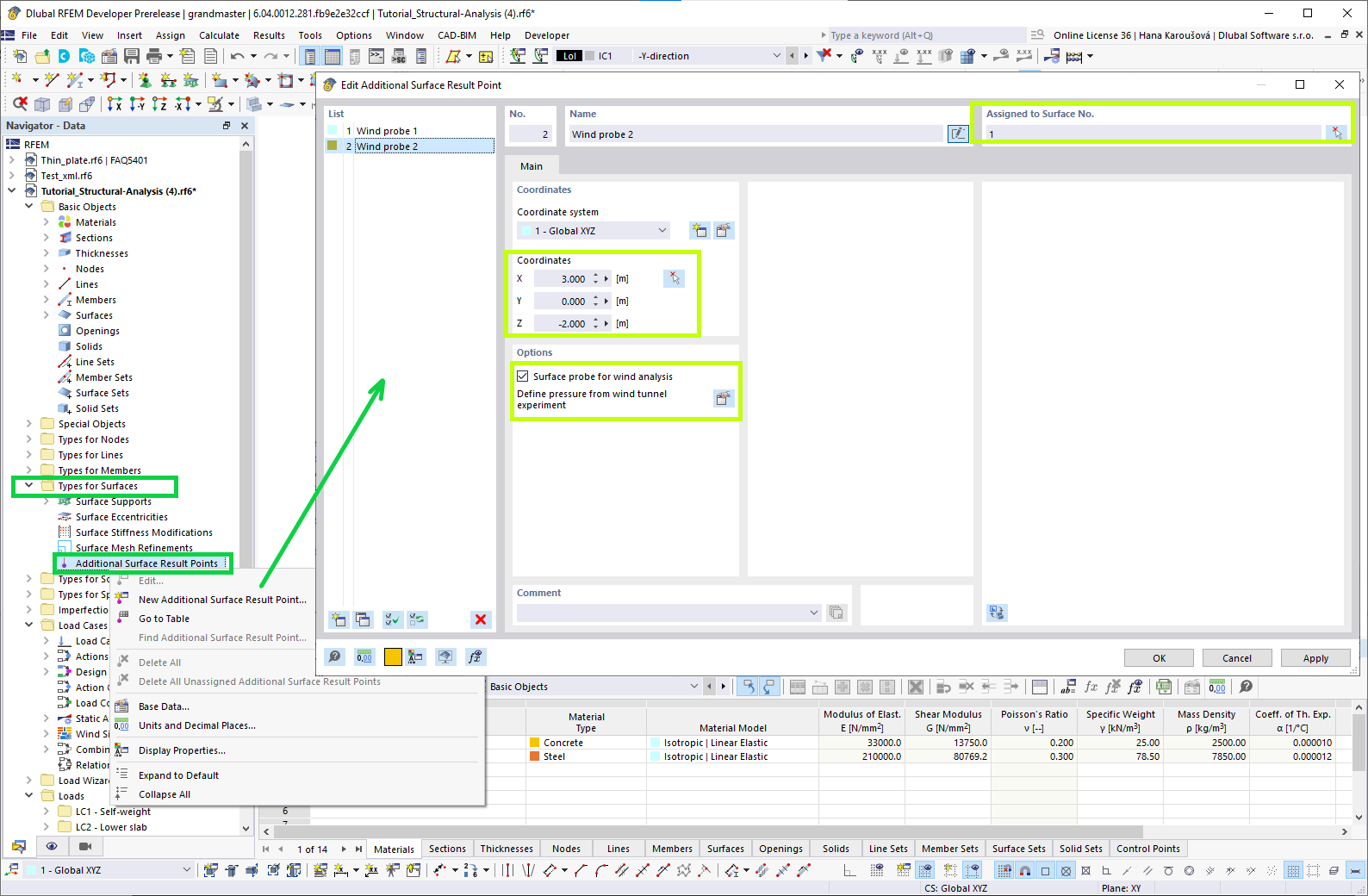

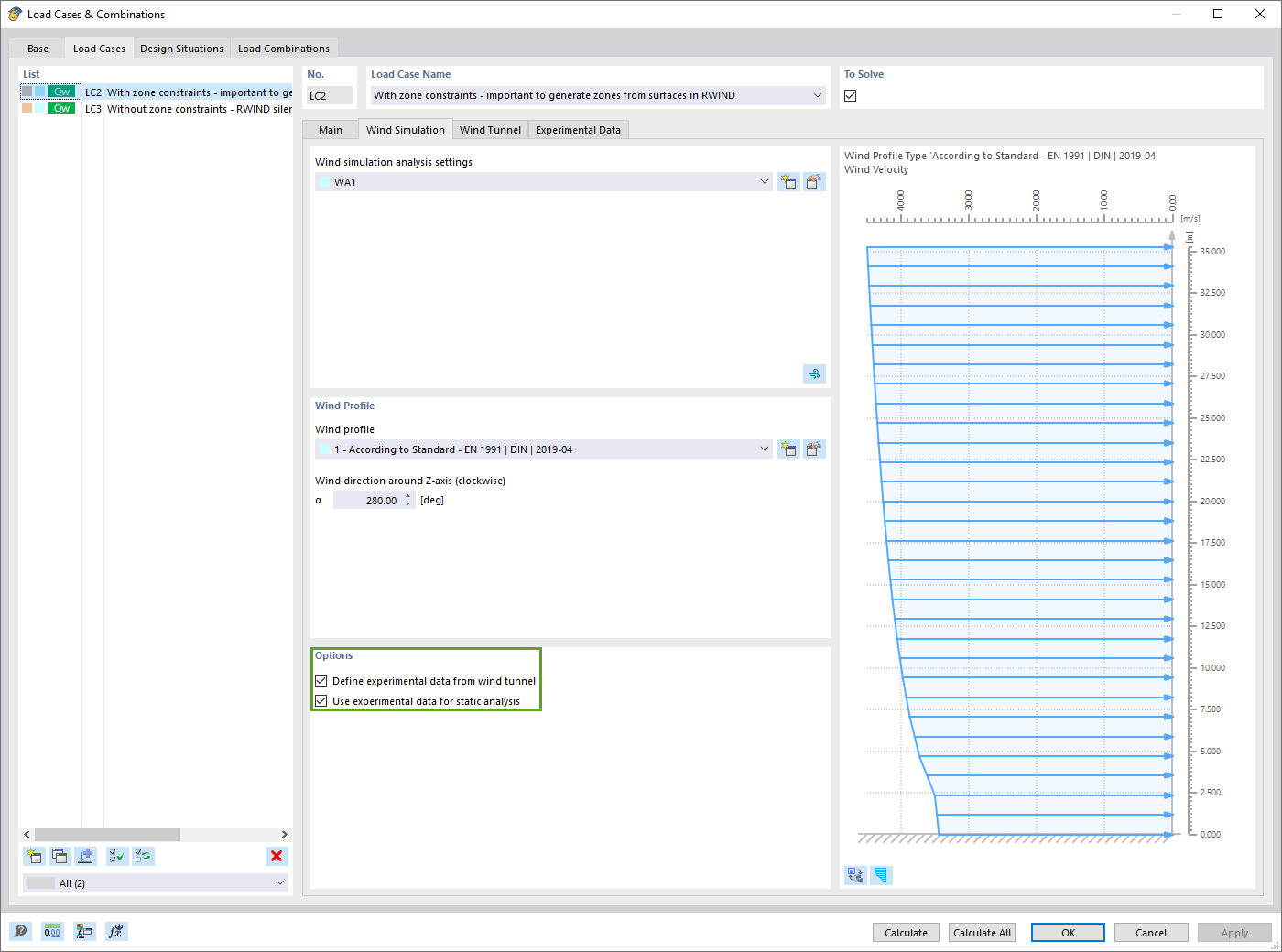

Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.

Как применить значения, полученные экспериментальным путем, можно узнать в этой статье из Базы знаний: Статический расчёт с ветровыми нагрузками на основе экспериментально измеренного давления с помощью RWIND 2 и RFEM 6

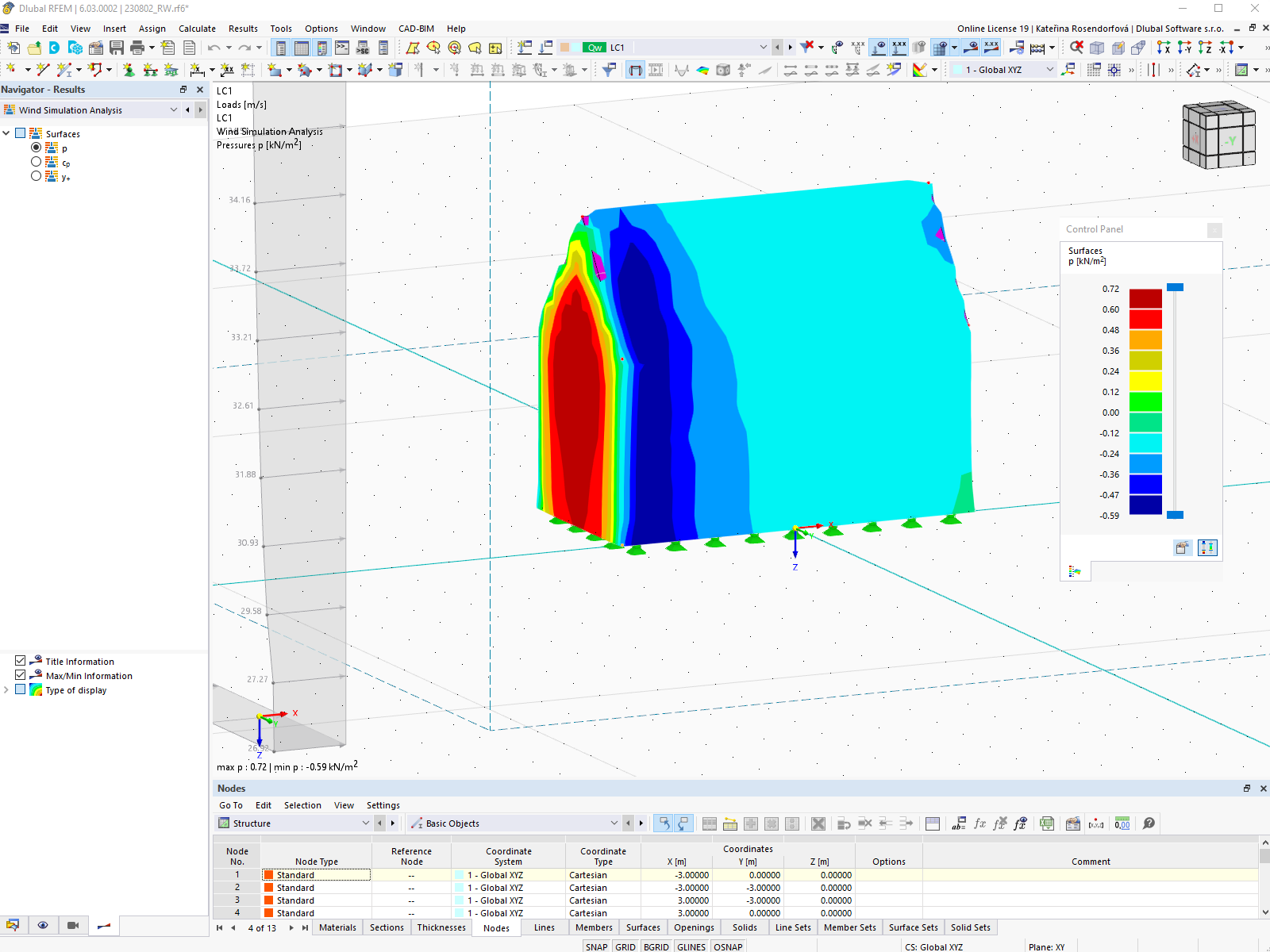

Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.

На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:

• Давление на поверхность
• Коэффициент поверхности cp
• Расстояние от стены y+ (стационарный поток)
