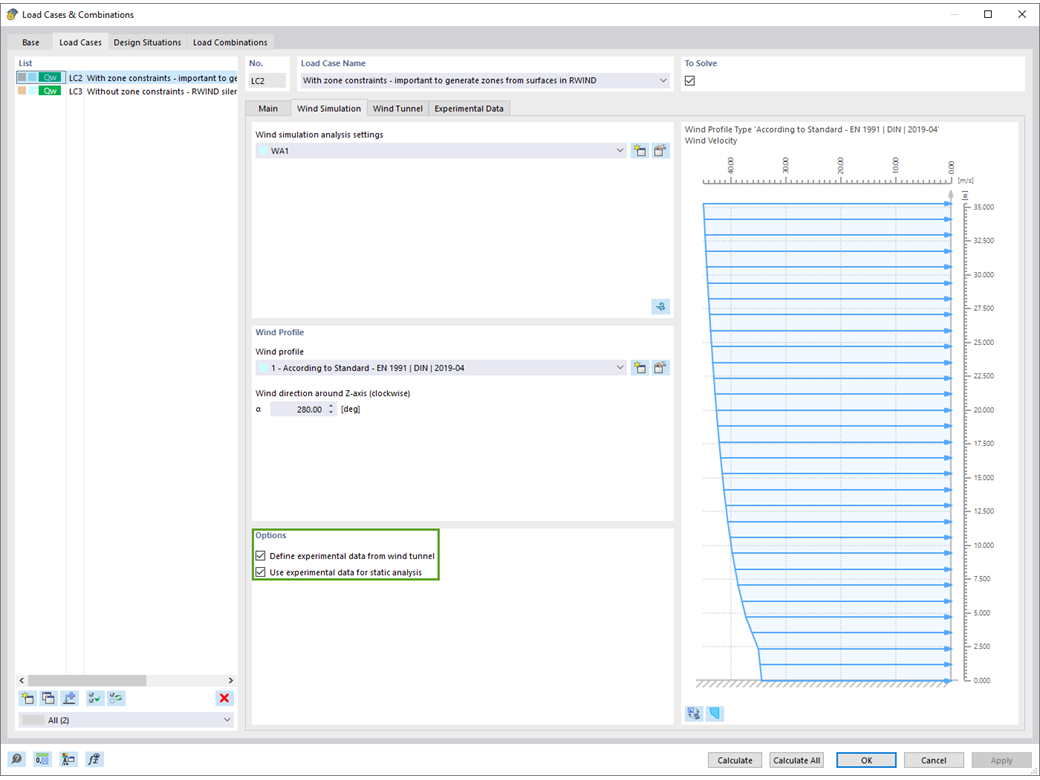

Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.
Как применить значения, полученные экспериментальным путем, можно узнать в этой статье из Базы знаний: Статический расчёт с ветровыми нагрузками на основе экспериментально измеренного давления с помощью RWIND 2 и RFEM 6
Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.
Как применить значения, полученные экспериментальным путем, можно узнать в этой статье из Базы знаний: Статический расчёт с ветровыми нагрузками на основе экспериментально измеренного давления с помощью RWIND 2 и RFEM 6
Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.
На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:
В программах RFEM и RSTAB можно визуализировать величины поля потока давления, скорости, кинетической энергии и скорости рассеивания турбулентности при моделировании ветра.
Плоскости обрезки выравниваются по соответствующему направлению ветра.
С помощью RWIND 2 Pro вы можете легко нанести на поверхность проницаемость. Все, что вам нужно, это определение
для определения ограничений давления между передней и задней частью пористой зоны. Благодаря этой настройке вы получите поток через эту зону с отображением результатов, состоящим из двух частей, по обеим сторонам области зоны.
Но и это еще не все. Кроме того, создание упрощённой модели позволяет распознать проницаемые зоны и учитывать соответствующие отверстия в обшивке модели. Можно ли обойтись без сложного геометрического моделирования пористого элемента? Понятное дело - тогда у нас хорошие новости! Благодаря точному определению параметров проницаемости можно избежать именно этого неприятного процесса. Используйте эту функцию для моделирования проницаемых брезентов для строительных лесов, пылезащитных занавесок, сетчатых конструкций и т.д. Вы будете поражены!
Подробнее
Основная программа
Новое поколение программного обеспечения 3D МКЭ предназначено для расчёта стержней, поверхностей и тел.
Дополнение
Аддон Поиск формы находит оптимальную форму стержней, на которые действуют нормальные силы, и моделей поверхностей, подверженных растяжению. Форма определяется равновесием между нормальной силой стержня или мембранным напряжением и существующими граничными условиями.
Автономная программа
RWIND – это программа (цифровая аэродинамическая труба) для численного моделирования воздушных потоков вокруг зданий любой геометрии с определением ветровых нагрузок на их поверхности. RWIND можно использовать как автономную программу или совместно с RFEM и RSTAB для выполнения полного расчёта и проектирования конструций.
Автономная программа
Редакция Pro включает в себя всё, что доступно в версии Basic, но предлагает дополнительные возможности и функции. В программе RWIND 2 можно, например, рассчитать нестационарный поток с помощью более совершенной модели турбулентности (Spalart-Allmaras DDES).
