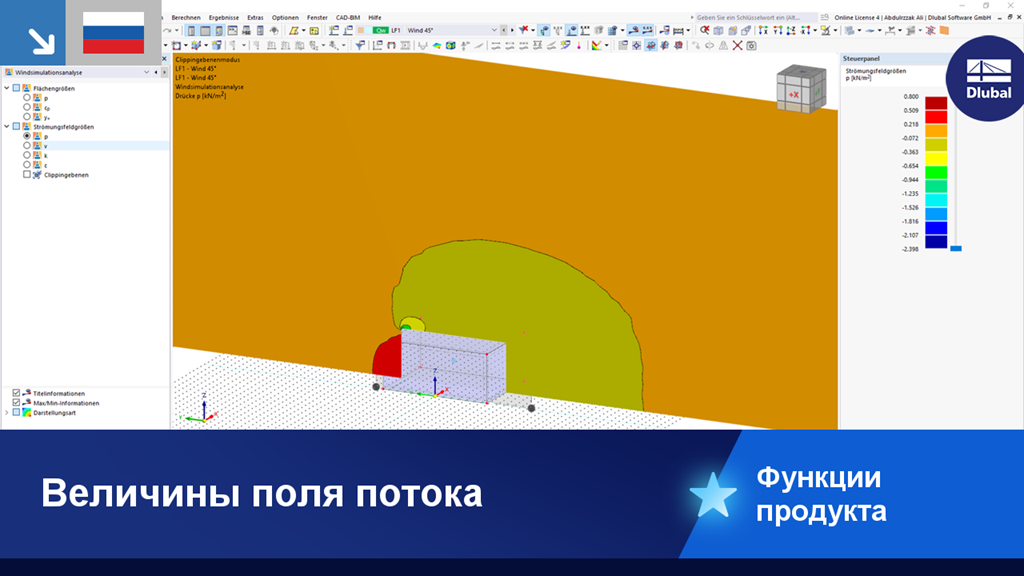

Величины поля потока

Программы RWIND 2 и RFEM 6 теперь можно использовать для расчёта ветровых нагрузок на основе экспериментально измеренных давлений ветра на поверхности. Для распределения давления, измеренного в отдельных точках, по поверхностям можно применить, в основном, два метода интерполяции. Требуемого распределения давления можно достичь с помощью соответствующего метода и настроек параметров.

Создание контрольного примера для вычислительной гидродинамики (CFD) является важным шагом в обеспечении точности и надежности результатов моделирования. Этот процесс включает в себя сравнение результатов моделирования CFD с экспериментальными или аналитическими данными из реальных сценариев. Цель состоит в том, чтобы показать, что модель CFD может точно воспроизвести физические явления, которые она должна моделировать. В этом руководстве описаны основные шаги по разработке контрольного примера для CFD моделирования, от выбора подходящего физических сценариев до анализа и сравнения результатов. Тщательно выполняя эти шаги, инженеры и специалисты могут повысить достоверность своих моделей CFD и проложить путь к их эффективному применению в различных областях, таких как аэродинамика, аэрокосмические или экологические исследования.

Направление ветра играет решающую роль при формировании результатов моделирования вычислительной гидродинамики (CFD) , а также при расчёте конструкций зданий и инфраструктуры. Она является определяющим фактором в оценке того, как силы ветра взаимодействуют с конструкцией, влияя на распределение давления ветра и, следовательно, на реакции конструкции. Понимание влияния направления ветра имеет важное значение для разработки конструкций, которые могут противостоять различным силам ветра, обеспечивая безопасность и долговечность конструкций. Упрощенно, направление ветра помогает в точной настройке моделирования CFD и определении принципов проектирования конструкций для оптимальной производительности и устойчивости к воздействиям, вызванным ветром.

Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.

В данном обучающем видео вы узнаете, как применить экспериментально полученные значения Статья базы знаний .

Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.

На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:

• Давление на поверхность
• Коэффициент поверхности cp
• Расстояние от стены y+ (стационарный поток)

K пояснительному видео

С помощью RWIND 2 Pro вы можете легко нанести на поверхность проницаемость. Все, что вам нужно, это определение

• коэффициента Дарси D,
• коэффициента инерции I и
• длина пористой среды в направлении потока L,

для определения ограничений давления между передней и задней частью пористой зоны. Благодаря этой настройке вы получите поток через эту зону с отображением результатов, состоящим из двух частей, по обеим сторонам области зоны.

Но и это еще не все. Кроме того, создание упрощённой модели позволяет распознать проницаемые зоны и учитывать соответствующие отверстия в обшивке модели. Можно ли обойтись без сложного геометрического моделирования пористого элемента? Понятное дело - тогда у нас хорошие новости! Благодаря точному определению параметров проницаемости можно избежать именно этого неприятного процесса. Используйте эту функцию для моделирования проницаемых брезентов для строительных лесов, пылезащитных занавесок, сетчатых конструкций и т.д. Вы будете поражены!

Подробнее
