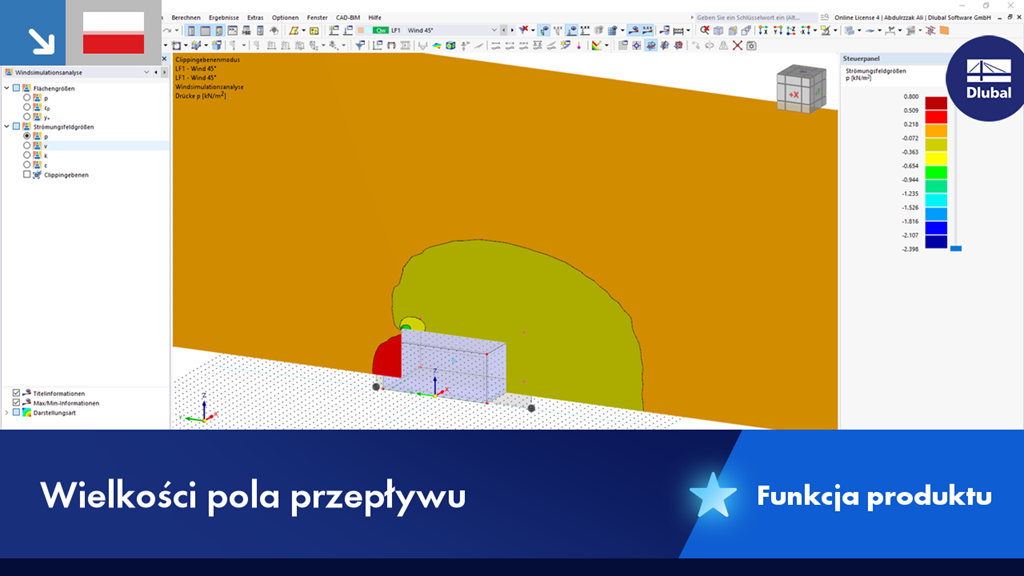

Wielkości pola przepływu

Weryfikacja poprawności symulacji CFD za pomocą danych eksperymentalnych zwiększa dokładność dzięki porównaniu wyników symulacji z warunkami rzeczywistymi. Proces ten identyfikuje rozbieżności, umożliwiając wprowadzanie korekt w celu zwiększenia niezawodności modelu. Ostatecznie pozwala to zwiększyć zaufanie do zdolności symulacji'do przewidywania scenariuszy obciążenia wiatrem.

W inżynierii konstrukcyjnej przewidywanie wpływu turbulentnego przepływu wiatru na konstrukcje ma kluczowe znaczenie dla bezpieczeństwa i wydajności. Modelowanie turbulencji w Computational Fluid Dynamics (CFD) pomaga w symulacji tych interakcji. Inżynierowie muszą wybrać praktyczny model turbulencji, równoważąc wydajność, dokładność i możliwości zastosowania. Typowe modele to uśredniony Navier-Stokes (RANS), niestabilny uśredniony Navier-Stokes (URANS) oraz Delayed Detached Eddy Simulation (DDES). Program RANS jest niezawodnym i ekonomicznym rozwiązaniem w przypadku stałych przepływów, URANS rejestruje zależne od czasu zjawiska dla średnich niestateczności, a DDES, hybryda RANS i symulacji dużych wirów (LES), rozwiązuje złożone struktury turbulentne. Zrozumienie mocnych stron i ograniczeń każdego modelu pomoże inżynierom wybrać najlepsze podejście do swoich potrzeb.

Jeśli dostępne są wyniki parcia powierzchniowego na budynek wywołane wiatrem, można je zastosować w modelu konstrukcyjnym w programie RFEM 6, przetworzonym przez RWIND 2 i wykorzystać jako obciążenia wiatrem do analizy statycznej w RFEM 6.

W symulacji wiatru można uwzględnić powłoki prętów (na przykład przed obciążeniami lodem).

W przypadku eksperymentalnie określonych wartości ciśnienia dla modelu na powierzchniach, można je uwzględnić w modelu konstrukcji w programie RFEM 6, przetworzyć w RWIND 2, a następnie wykorzystać jako obciążenia wiatrem w analizie konstrukcyjnej w RFEM 6.

Z tego artykułu w Bazie informacji dowiesz się, jak zastosować wartości wyznaczone eksperymentalnie: Analiza statyczna z obciążeniem wiatrem i parciem mierzonym eksperymentalnie z wykorzystaniem RWIND 2 i RFEM 6

Wyniki RWIND można wyświetlić bezpośrednio w programie głównym. W Nawigatorze - Wyniki należy wybrać z listy powyżej typ wyniku Analiza symulacji wiatru.

Aktualnie dostępne są następujące wyniki odnoszące się do siatki obliczeniowej RWIND:

• Ciśnienie powierzchniowe
• Współczynnik powierzchni cp
• Odległość od ściany y+ (przepływ stacjonarny)

Przejdź do filmu
