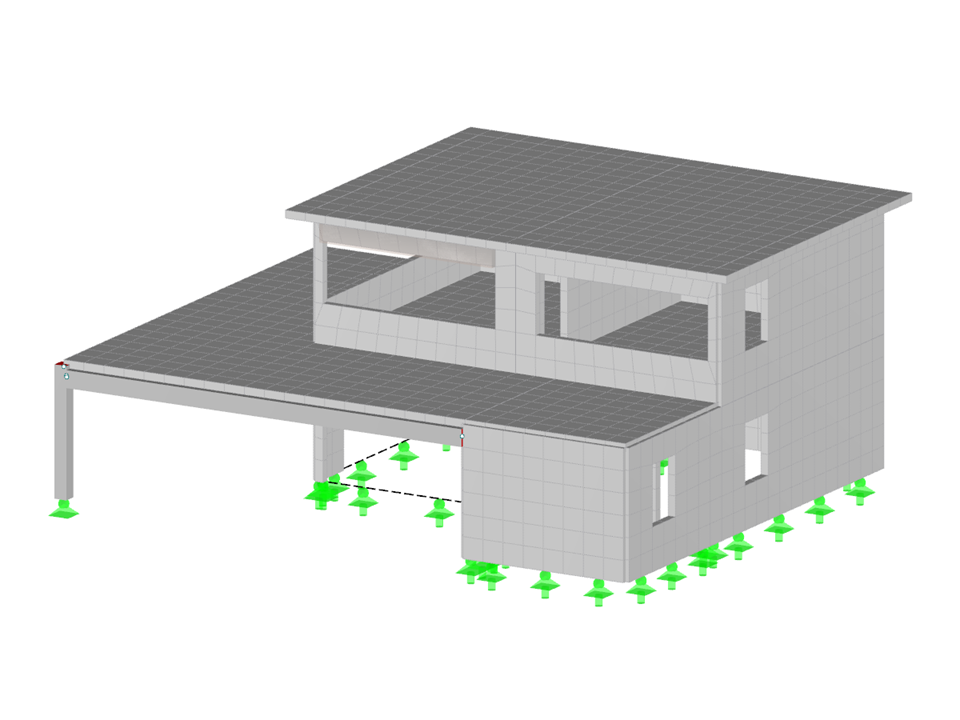

Ce modèle représente un bâtiment en béton armé et visualise les éléments typiques d’un bâtiment de ce type. Des éléments essentiels tels que poteaux et poutres sont intégrés pour illustrer de manière réaliste la capacité portante et le comportement sous charge. La construction offre une représentation technique détaillée pouvant être utilisée à des fins analytiques et comparatives.
Sous-modèles
Modèle utilisé dans
- Eurocode 2 | Structures en béton selon la DIN EN 1992-1-1
- Eurocode 2 | Structures en béton selon l'EN 1992-1-1
- Eurocode 2 | Structures en béton selon la DIN EN 1992-1-1
- Eurocode 2 | Structures en béton selon la DIN EN 1992-1-1
- Eurocode 2 | Structures en béton selon la DIN EN 1992-1-1
- Eurocode 2 | Structures en béton selon la DIN EN 1992-1-1
- Eurocode 2 | Structures en béton selon la DIN EN 1992-1-1
- Eurocode 2 | Structures en béton selon la DIN EN 1992-1-1
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |
Modèle de bâtiment en béton armé
| Nombre de nœuds | 101 |
| Nombre de lignes | 141 |
| Nombre de barres | 8 |
| Nombre de surfaces | 16 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 52 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 212,954 t |
| Dimensions (métrique) | 14,538 x 11,538 x 6,038 m |
| Dimensions (impériales) | 47.7 x 37.85 x 19.81 feet |
| Version du logiciel | 5.21.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
