Un bâtiment avec une façade spectaculaire a été achevé au lancement de l'exposition horticole (« Landesgartenschau ») 2014 de la ville de Gémunde-en-Souabe, en Allemagne. L'objectif de l'association pour les métaux précieux de la ville était de mettre à l'honneur son héritage dans l'artisanat de l'or et de l'argent.
Ce bâtiment a notamment servi comme espace d'exposition pour des événements consacrés à l'or, à l'argent et au design.
Le projet a été attribué au cabinet isin Architekten au terme d'un concours. Le bureau d'études Klöckner a calculé la structure porteuse de la façade à l'aide du logiciel de calcul de structures filaires RSTAB et les cassettes de façade à l'aide du logiciel de calcul aux éléments finis RFEM de Dlubal Software. Les charges de vent à appliquer ont été déterminées à l'aide d'un modèle en soufflerie d'après un rapport de vent de l'Institut d'aérodynamique industrielle GmbH (IFI) d'Aix-la-Chapelle, en Allemagne.
Analyse de la structure de la façade
Ingenieurbüro Klöckner GmbH, Nistertal, Allemagne
Modèle 3D (© Klöckner GmbH)
Ce bâtiment a notamment servi comme espace d'exposition pour des événements consacrés à l'or, à l'argent et au design.
Le projet a été attribué au cabinet isin Architekten au terme d'un concours. Le bureau d'études Klöckner a calculé la structure porteuse de la façade à l'aide du logiciel de calcul de structures filaires RSTAB et les cassettes de façade à l'aide du logiciel de calcul aux éléments finis RFEM de Dlubal Software. Les charges de vent à appliquer ont été déterminées à l'aide d'un modèle en soufflerie d'après un rapport de vent de l'Institut d'aérodynamique industrielle GmbH (IFI) d'Aix-la-Chapelle, en Allemagne.
Analyse de la structure de la façade
Ingenieurbüro Klöckner GmbH, Nistertal, Allemagne
Modèle 3D (© Klöckner GmbH)

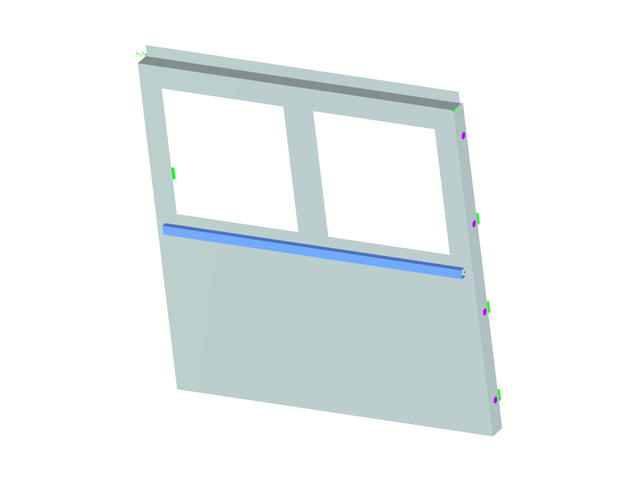

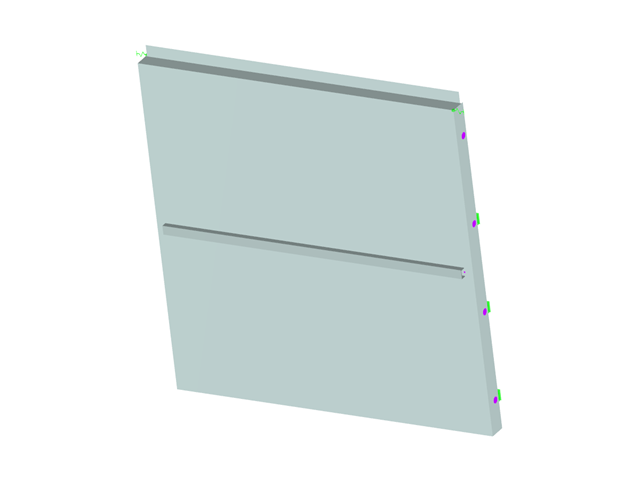

Sous-modèles

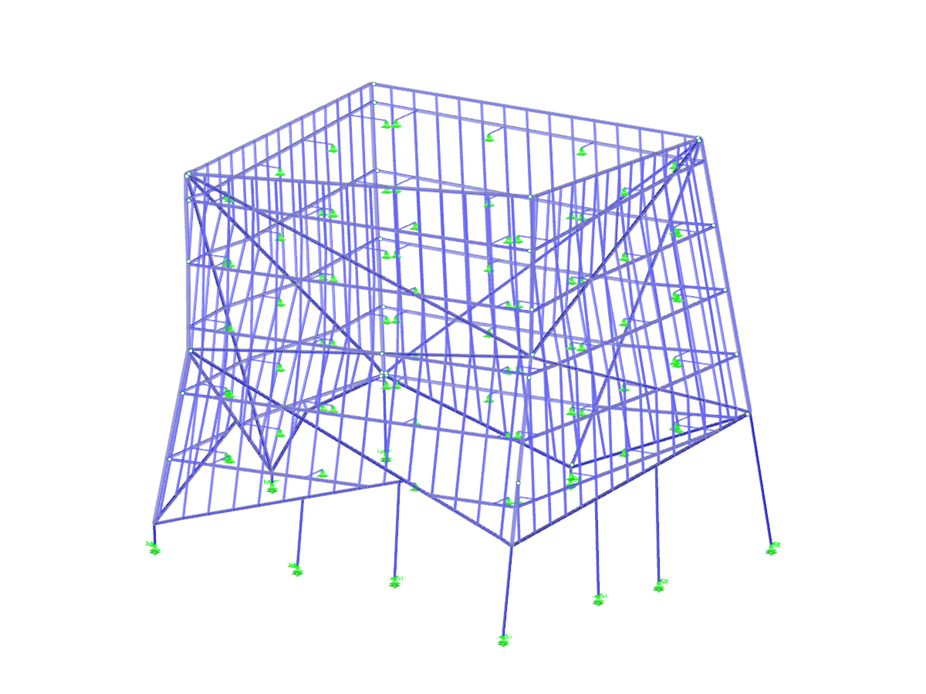

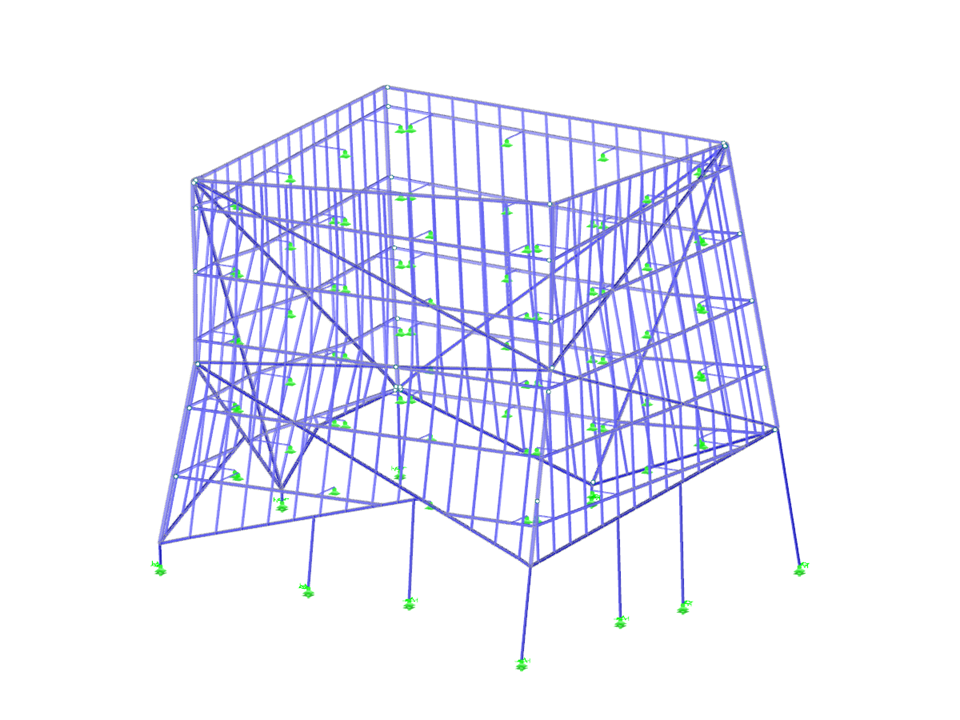

Structure porteuse de façade
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 811 |
Nombre de barres | 1276 |
Nombre de cas de charge | 14 |
Nombre de combinaisons de charges | 2 |
Nombre de combinaisons de résultats | 247 |
Poids total | 54,497 t |
Dimensions (métrique) | 25,172 x 24,972 x 25,499 m |
Dimensions (impériales) | 82.59 x 81.93 x 83.66 feet |
Version du logiciel | 8.02.00 |
