Как раз к началу Государственной садовой выставки 2014 было в немецком городе Швебиш-Гмюнд завершено строительство нового здания, которое выделяется в главном своим необыкновенным фасадом. Этот проект местной ассоциации благородных металлов должен подчеркнуть репутацию города как исторического места добычи золота и серебра.
Здание предназначено в основном для проведения различных презентаций и мероприятий, связанных с вопросами золота и серебра, а также для дизайновых выставок.

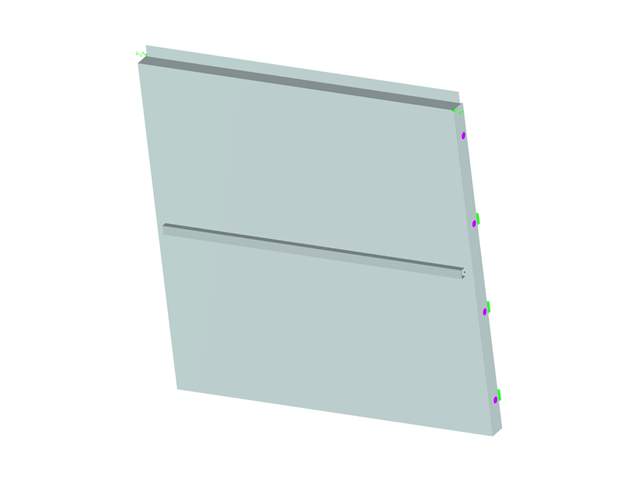

За проектирование всего здания отвечало архитектурное бюро isin architekten, которое стало победителем в объявленном конкурсе на лучший проект. Расчет несущей конструкции фасада выполнило немецкое инженерное бюро Klöckner в программе для расчета каркасных конструкций RSTAB, в то время как для фасадных кассет инженеры применили программу RFEM. Определение ветровых нагрузок затем проводилось с помощью аэродинамической трубы в немецком институте промышленной аэродинамики I.F.I..
Расчет фасадных конструкций
Ingenieurbüro Klöckner GmbH, Нистерталь, Германия

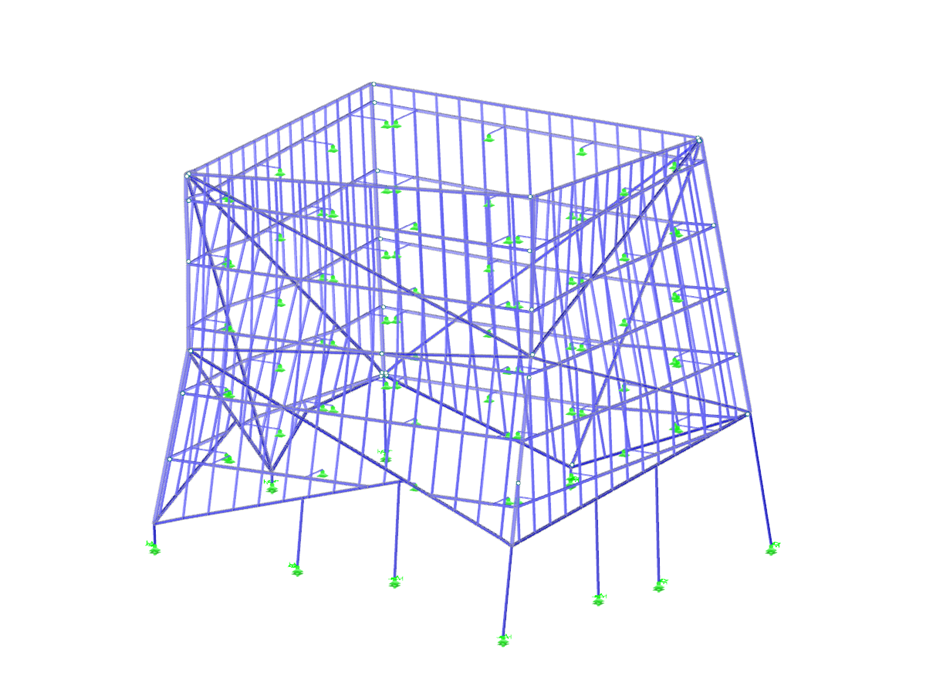

3D модель (© Klöckner GmbH)
Здание предназначено в основном для проведения различных презентаций и мероприятий, связанных с вопросами золота и серебра, а также для дизайновых выставок.
За проектирование всего здания отвечало архитектурное бюро isin architekten, которое стало победителем в объявленном конкурсе на лучший проект. Расчет несущей конструкции фасада выполнило немецкое инженерное бюро Klöckner в программе для расчета каркасных конструкций RSTAB, в то время как для фасадных кассет инженеры применили программу RFEM. Определение ветровых нагрузок затем проводилось с помощью аэродинамической трубы в немецком институте промышленной аэродинамики I.F.I..
Расчет фасадных конструкций
Ingenieurbüro Klöckner GmbH, Нистерталь, Германия
3D модель (© Klöckner GmbH)
Субмодели

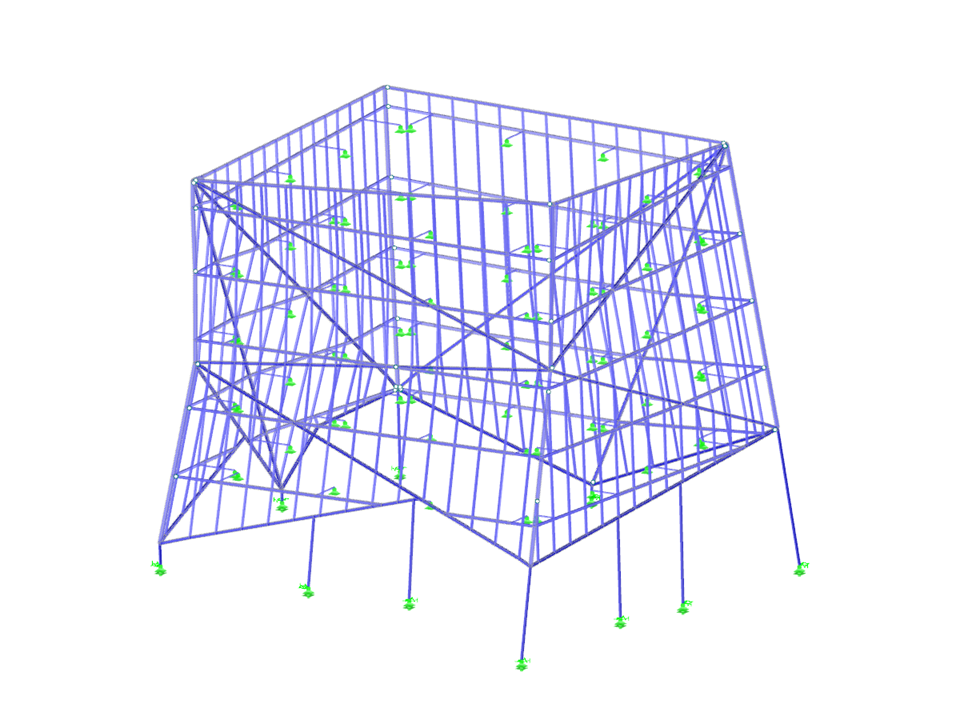

Опорная конструкция фасада
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 811 |
Количество стержней | 1276 |
Количество загружений | 14 |
Количество сочетаний нагрузок | 2 |
Количество расчетных сочетаний | 247 |
Общий вес | 54,497 t |
Размеры (метрические) | 25,172 x 24,972 x 25,499 m |
Размеры (имперские) | 82.59 x 81.93 x 83.66 feet |
Версия программы | 8.02.00 |
