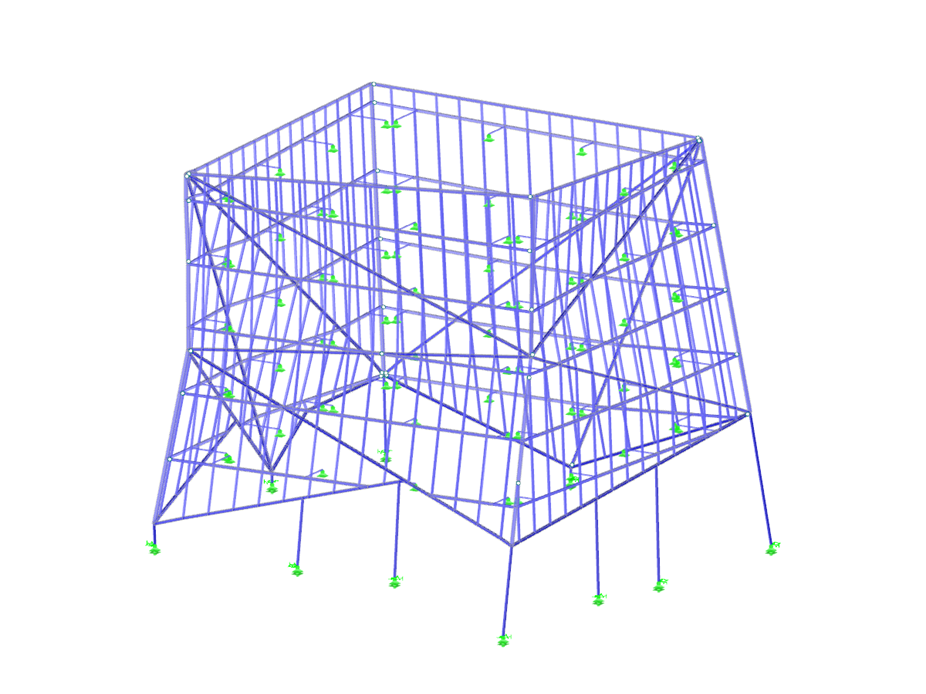

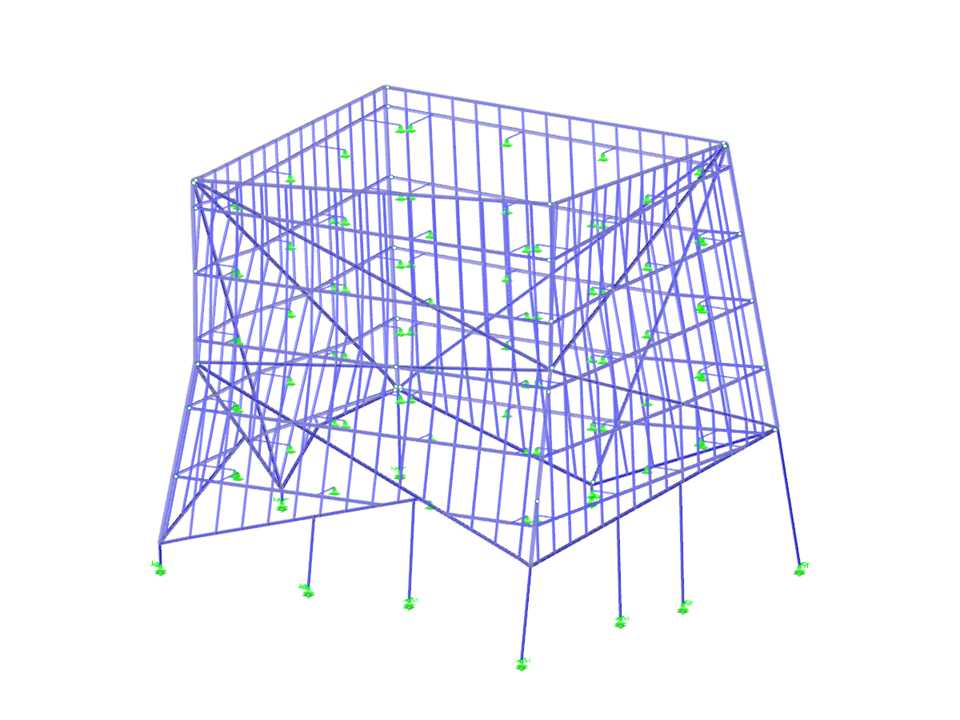

O modelo documenta a construção da fachada de um edifício em Schwäbisch Gmünd, criado para ser uma área de exibição de ouro, prata e design durante a exposição estatal Landesgartenschau 2014. No concurso, a isin Architekten foi selecionada como a equipa de design, enquanto o escritório de engenharia Klöckner GmbH de Nistertal realizou os cálculos com RSTAB e RFEM. Análises de carga de vento foram realizadas com base em testes de túnel de vento da I.F.I. GmbH de Aachen. O modelo 3D ilustra soluções modernas em estruturas de aço, alumínio e construções leves. Um conceito inovador que destaca a identidade de Schwäbisch Gmünd como cidade do ouro e da prata.
Submodelos
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |
Solução de fachada espetacular em Schwäbisch Gmünd
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 811 |
| Número de barras | 1276 |
| Número de casos de carga | 14 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 247 |
| Peso total | 54,497 t |
| Dimensões (métricas) | 25,172 x 24,972 x 25,499 m |
| Dimensões (imperial) | 82.59 x 81.93 x 83.66 feet |
| Versão do programa | 8.02.00 |
