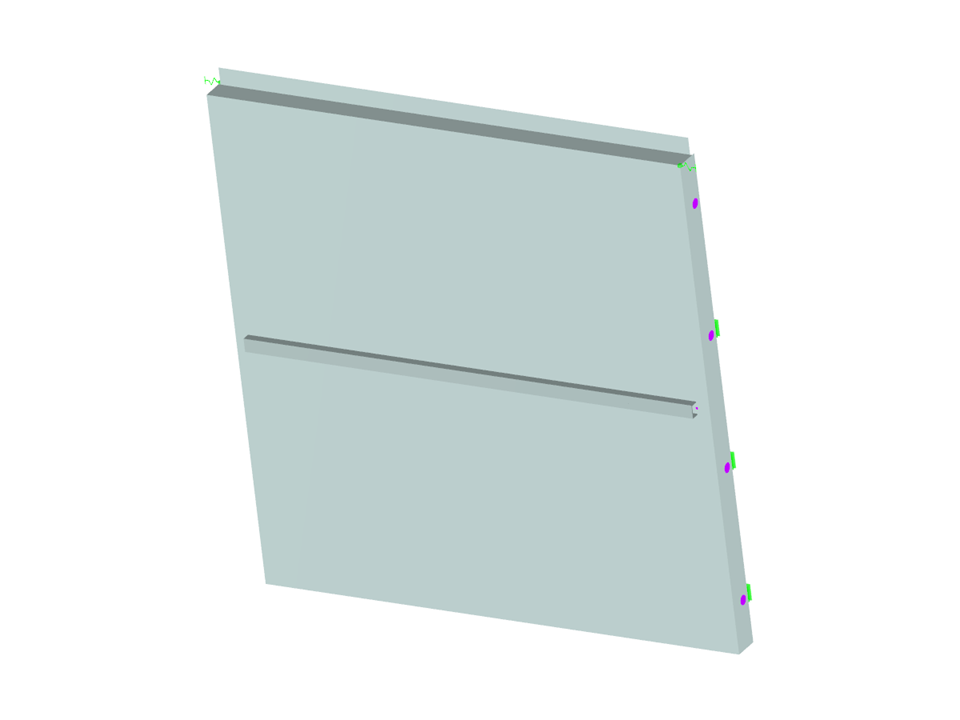

O modelo mostra o dimensionamento detalhado de uma espetacular estrutura de fachada que foi montada para a exposição Landesgartenschau 2014 em Schwäbisch Gmünd. Como edifício multifuncional, serve tanto como área de apresentação como para eventos relacionados com ouro, prata e design. O projeto da isin Architekten foi selecionado no âmbito de um concurso e a empresa de engenharia Klöckner GmbH realizou os cálculos da estrutura de apoio com o RSTAB e dos painéis da fachada com o RFEM. Os testes em túnel de vento realizados pela I.F.I. GmbH forneceram dados importantes para as cargas de vento a serem aplicadas. O modelo 3D (© Klöckner GmbH) destaca a precisão da engenharia do projeto.
Estrutura de fachada inovadora em Schwäbisch Gmünd
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 103 |
| Número de linhas | 67 |
| Número de barras | 23 |
| Número de superfícies | 23 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 8 |
| Número de combinações de resultados | 2 |
| Peso total | 0,024 t |
| Dimensões (métricas) | 1,560 x 0,435 x 1,510 m |
| Dimensões (imperial) | 5.12 x 1.43 x 4.95 feet |
| Versão do programa | 5.02.00 |
