La casa está planificada para ser utilizada como un lugar para presentaciones y eventos que estén asociados con temas de oro y plata, así como también con el diseño.
El diseño del edificio fue encargado por la oficina de proyectos alemana isin architekten después de ganar el concurso de diseño. La oficina de ingeniería alemana Klöckner realizó el cálculo estructural de la estructura de soporte de la fachada utilizando RSTAB. Para las placas de la fachada se utilizó RFEM. En el transcurso de un informe de viento de IFI GmbH en Aquisgrán, Alemania, se determinaron las cargas de viento a aplicar en un modelo en el túnel de viento.
Análisis estructural de la estructura de la fachada
Ingenieurbüro Klöckner GmbH, Nistertal, Alemania

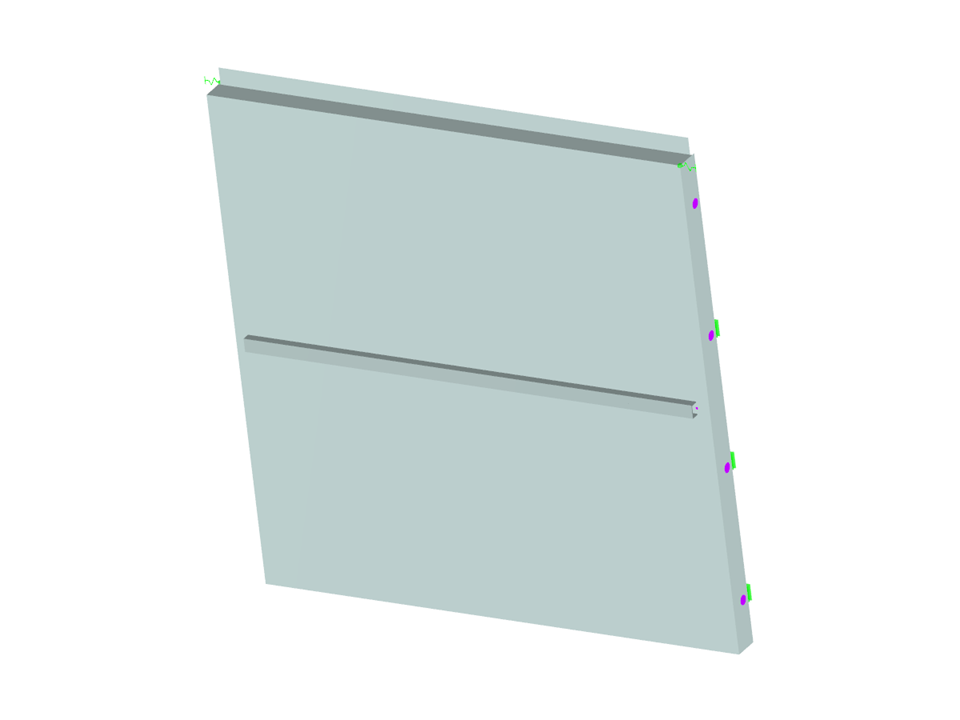

3D-Modell (© Klöckner GmbH)
Construcción de fachadas
Número de nudos | 103 |
Número de líneas | 67 |
Número de barras | 23 |
Número de superficies | 23 |
Número de casos de carga | 4 |
Número de combinaciones de carga | 8 |
Número de combinaciones de resultados | 2 |
Peso completo | 0.024 t |
Dimensiones (métricas) | 1,560 x 0,435 x 1,510 m |
Dimensiones (imperiales) | 5.12 x 1.43 x 4.95 feet |
Versión del programa | 5.02.00 |
