Budynek ze spektakularną fasadą zostanie zbudowany w Schwäbisch Gmünd przed State Garden Show w 2014 roku. Projekt miejscowego stowarzyszenia metali szlachetnych ma podkreślić reputację miasta, które jest domem dla producentów rękodzieł ze złota i srebra.
Budynek ma służyć jako miejsce wydarzeń związanych ze złotem i srebrem oraz projektowaniem.
Wykonanie projektu budynku zlecono niemieckiej firmie isin architekten po wygraniu konkursu na projekt. Niemieckie biuro inżynierskie Klöckner przeprowadziło obliczenia konstrukcji nośnej elewacji wykorzystując do tego program RSTAB. Do obliczeń związanych z kasetonami elewacji wykorzystano RFEM. W związku z raportem na temat wiatru, sporządzonym przez niemiecki I.F.I. Institute for Industrial Aerodynamics, obciążenia wiatrem zostały określone na podstawie modelu w tunelu wiatrowym.
Analiza statyczno-wytrzymałościowa elewacji
Ingenieurbüro Klöckner GmbH, Nistertal, Niemcy

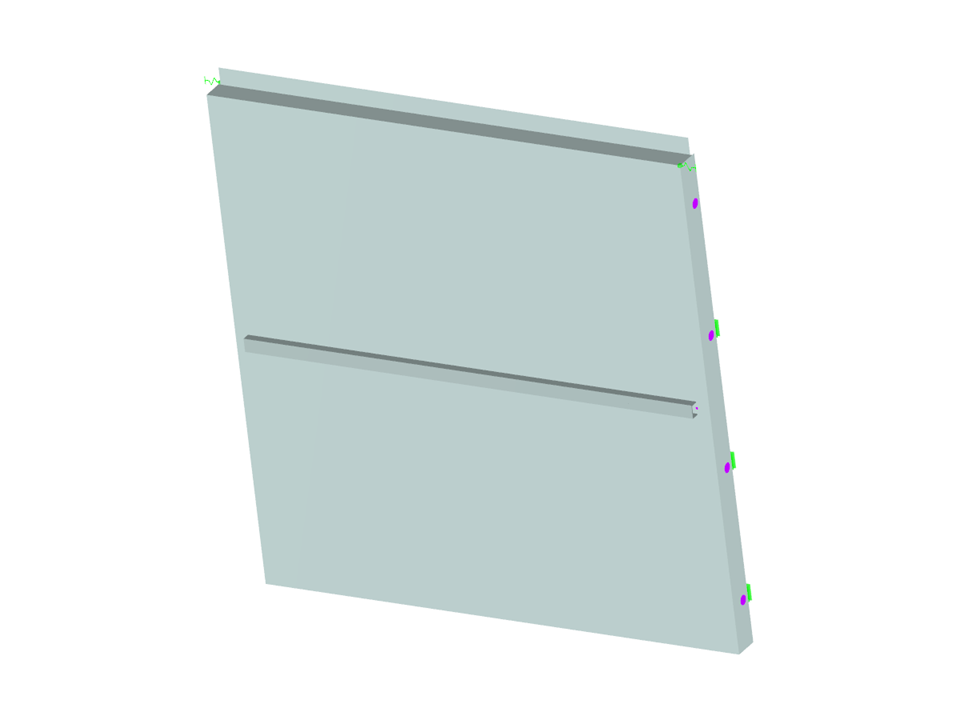

3D-Modell (© Klöckner GmbH)
Budynek ma służyć jako miejsce wydarzeń związanych ze złotem i srebrem oraz projektowaniem.
Wykonanie projektu budynku zlecono niemieckiej firmie isin architekten po wygraniu konkursu na projekt. Niemieckie biuro inżynierskie Klöckner przeprowadziło obliczenia konstrukcji nośnej elewacji wykorzystując do tego program RSTAB. Do obliczeń związanych z kasetonami elewacji wykorzystano RFEM. W związku z raportem na temat wiatru, sporządzonym przez niemiecki I.F.I. Institute for Industrial Aerodynamics, obciążenia wiatrem zostały określone na podstawie modelu w tunelu wiatrowym.
Analiza statyczno-wytrzymałościowa elewacji
Ingenieurbüro Klöckner GmbH, Nistertal, Niemcy
3D-Modell (© Klöckner GmbH)
Konstrukcja elewacji
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 103 |
| Liczba linii | 67 |
| Liczba prętów | 23 |
| Liczba powierzchni | 23 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,024 t |
| Wymiary (metryczne) | 1,560 x 0,435 x 1,510 m |
| Wymiary (imperialne) | 5.12 x 1.43 x 4.95 feet |
| Wersja programu | 5.02.00 |
