U příležitosti zemského zahradního veletrhu 2014 byla v německém městě Schwäbisch Gmünd dokončena budova s unikátní fasádou. Projekt tamního svazu podnikatelů a zaměstnavatelů v oblasti drahých kovů měl zviditelnit Schwäbisch Gmünd jako město zlata a stříbra.
Dům se používá mimo jiné jako místo pro prezentace a události spojené se zlatem a stříbrem, stejně tak i pro design.
Návrhem budovy byla pověřena německá statická kancelář isin Architekten jakožto vítěz architektonické soutěže. Projektová kancelář Klöckner provedla statický výpočet nosné konstrukce fasády v programu RSTAB. Pro panely ve fasádě použila program RFEM. Zatížení větrem bylo stanoveno na základě měření na modelu ve větrném tunelu, kterého se ujal německý institut pro průmyslovou aerodynamiku I.F.I.
Statická analýza konstrukce fasády
Ingenieurbüro Klöckner GmbH, Nistertal, Německo
3D-Modell (© Klöckner GmbH)
Dům se používá mimo jiné jako místo pro prezentace a události spojené se zlatem a stříbrem, stejně tak i pro design.
Návrhem budovy byla pověřena německá statická kancelář isin Architekten jakožto vítěz architektonické soutěže. Projektová kancelář Klöckner provedla statický výpočet nosné konstrukce fasády v programu RSTAB. Pro panely ve fasádě použila program RFEM. Zatížení větrem bylo stanoveno na základě měření na modelu ve větrném tunelu, kterého se ujal německý institut pro průmyslovou aerodynamiku I.F.I.
Statická analýza konstrukce fasády
Ingenieurbüro Klöckner GmbH, Nistertal, Německo
3D-Modell (© Klöckner GmbH)

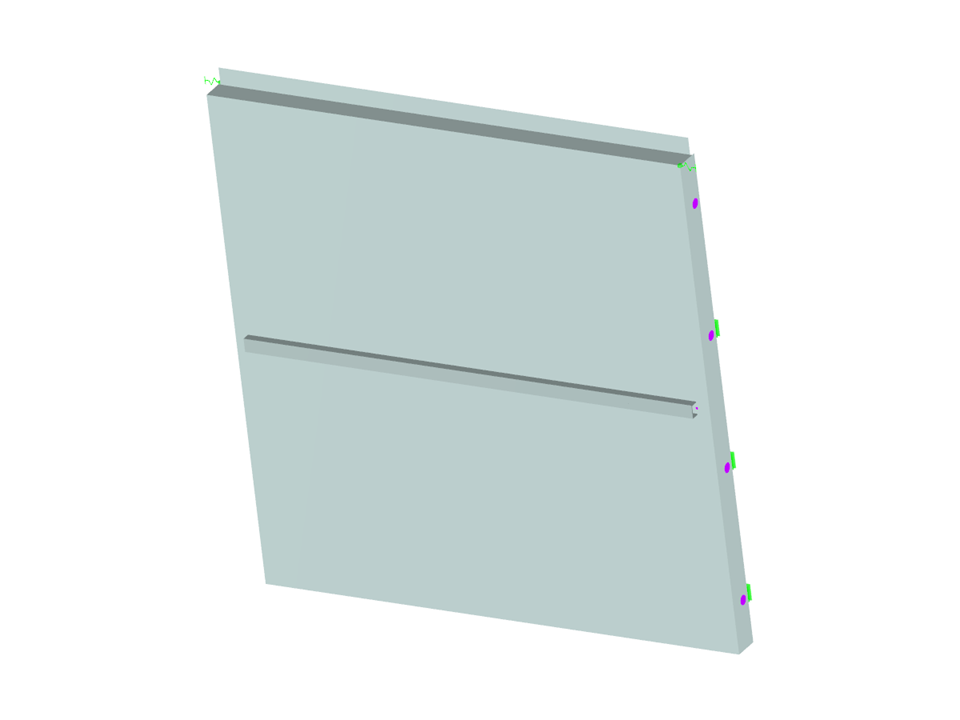

fasádní konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 103 |
| Počet linií | 67 |
| Počet prutů | 23 |
| Počet ploch | 23 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 8 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,024 t |
| Rozměry (metrické) | 1,560 x 0,435 x 1,510 m |
| Rozměry (imperiální) | 5.12 x 1.43 x 4.95 feet |
| Verze programu | 5.02.00 |
