Здание предназначено в основном для проведения различных презентаций и мероприятий, связанных с вопросами золота и серебра, а также для дизайновых выставок.
За проектирование всего здания отвечало архитектурное бюро isin architekten, которое стало победителем в объявленном конкурсе на лучший проект. Расчет несущей конструкции фасада выполнило немецкое инженерное бюро Klöckner в программе для расчета каркасных конструкций RSTAB, в то время как для фасадных кассет инженеры применили программу RFEM. Определение ветровых нагрузок затем проводилось с помощью аэродинамической трубы в немецком институте промышленной аэродинамики I.F.I..
Расчет фасадных конструкций
Ingenieurbüro Klöckner GmbH, Нистерталь, Германия

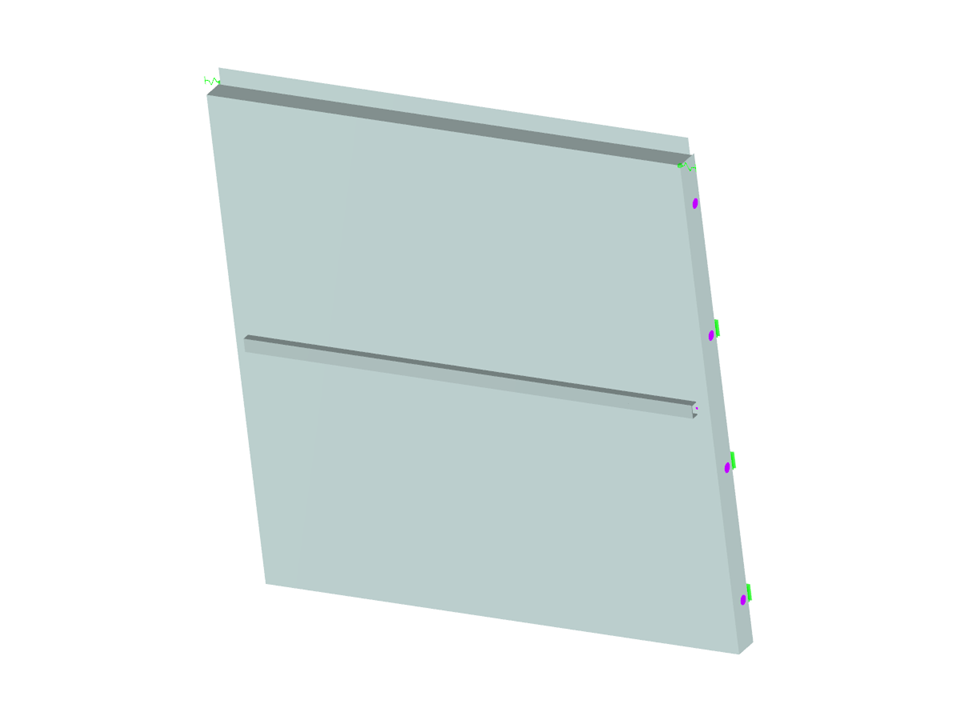

3D модель (© Klöckner GmbH)
Фасадная конструкция
Количество узлов | 103 |
Количество линий | 67 |
Количество стержней | 23 |
Количество поверхностей | 23 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 8 |
Количество расчетных сочетаний | 2 |
Общий вес | 0,024 t |
Размеры (метрические) | 1,560 x 0,435 x 1,510 m |
Размеры (имперские) | 5.12 x 1.43 x 4.95 feet |
Версия программы | 5.02.00 |
