O objetivo é o edifício ser utilizado como local de apresentação de eventos relacionados com ouro e prata, assim como design.
O esboço do edifício ficou a cargo do gabinete de planeamento alemão isin após ganhar o concurso para o projeto. O gabinete de engenharia alemão Klöckner efetuou os cálculos estáticos da fachada, recorrendo ao programa RSTAB. Para as cassetes da fachada foi utilizado o RFEM. As cargas de vento a serem aplicadas foram determinadas em colaboração com um relatório criado pelo instituto alemão de aerodinâmica industrial I.F.I., que criou um modelo num canal de vento.
Análise estrutural da fachada
Ingenieurbüro Klöckner GmbH, Nistertal, Alemanha

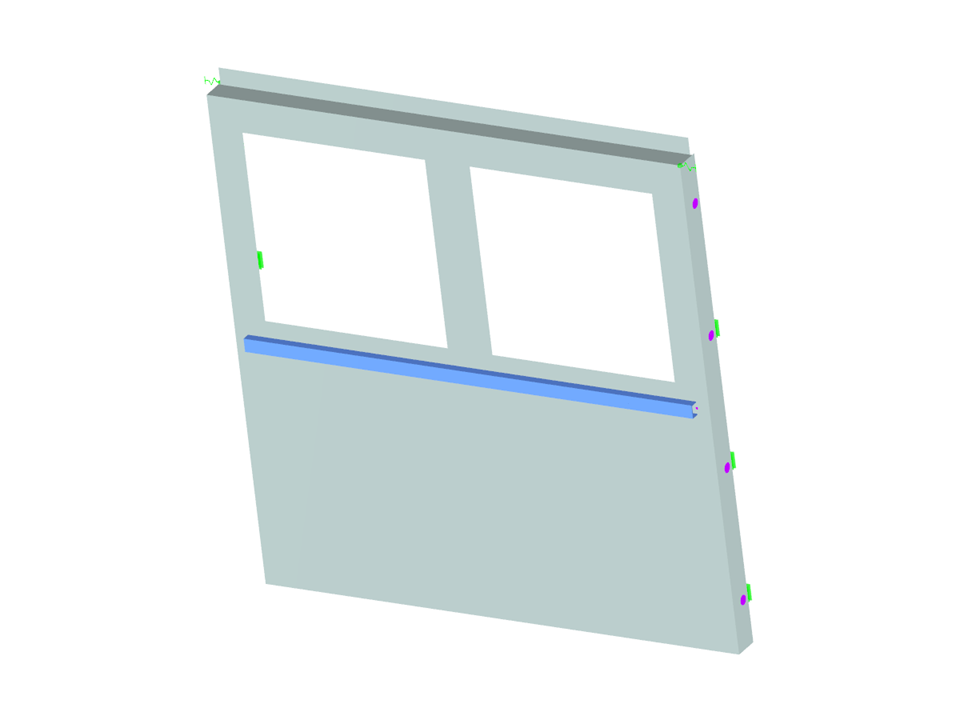

Modelo 3D (© Klöckner GmbH)
Construção de fachadas
Número de nós | 111 |
Número de linhas | 75 |
Número de barras | 23 |
Número de superfícies | 23 |
Número de casos de carga | 3 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 2 |
Peso total | 0,019 t |
Dimensões (métricas) | 1,560 x 0,412 x 1,510 m |
Dimensões (imperial) | 5.12 x 1.35 x 4.95 feet |
Versão do programa | 5.02.00 |
A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga
No separador "Apoios de cálculo e flecha" em "Editar a barra", as barras podem ser segmentadas claramente utilizando janelas de entrada otimizadas. Dependendo dos apoios, aqui os limites de deformação para vigas em consola e vigas de vão único são utilizados automaticamente.
Ao definir o apoio de cálculo na direção correspondente no início e final da barra e nos nós intermédios, o programa reconhece automaticamente os segmentos e os comprimentos de segmentos com os quais a deformação permitida está relacionada. Também reconhece automaticamente se é uma viga ou uma consola utilizando os apoios de cálculo definidos. A atribuição manual, como nas versões anteriores (RFEM 5), já não é necessária.
Os comprimentos de referência na tabela podem ser alterados com a opção "Comprimentos definidos pelo utilizador". O comprimento de segmento correspondente é sempre utilizado por defeito. O comprimento de referência pode ser ajustado se divergir do comprimento de segmento (por exemplo, no caso de barras curvas).
Esta função também contribui para uma apresentação clara dos seus resultados. Os planos de recorte são planos de corte que pode colocar livremente no modelo. A área à frente ou por trás do respetivo plano será ocultada na visualização. Assim pode, por exemplo, apresentar os resultados numa intersecção ou num sólido de forma clara e organizada.
Os resultados das tensões de sólido podem ser representados como pontos 3D coloridos nos elementos finitos.
