Budynek ma służyć jako miejsce wydarzeń związanych ze złotem i srebrem oraz projektowaniem.
Wykonanie projektu budynku zlecono niemieckiej firmie isin architekten po wygraniu konkursu na projekt. Niemieckie biuro inżynierskie Klöckner przeprowadziło obliczenia konstrukcji nośnej elewacji wykorzystując do tego program RSTAB. Do obliczeń związanych z kasetonami elewacji wykorzystano RFEM. W związku z raportem na temat wiatru, sporządzonym przez niemiecki I.F.I. Institute for Industrial Aerodynamics, obciążenia wiatrem zostały określone na podstawie modelu w tunelu wiatrowym.
Analiza statyczno-wytrzymałościowa elewacji
Ingenieurbüro Klöckner GmbH, Nistertal, Niemcy

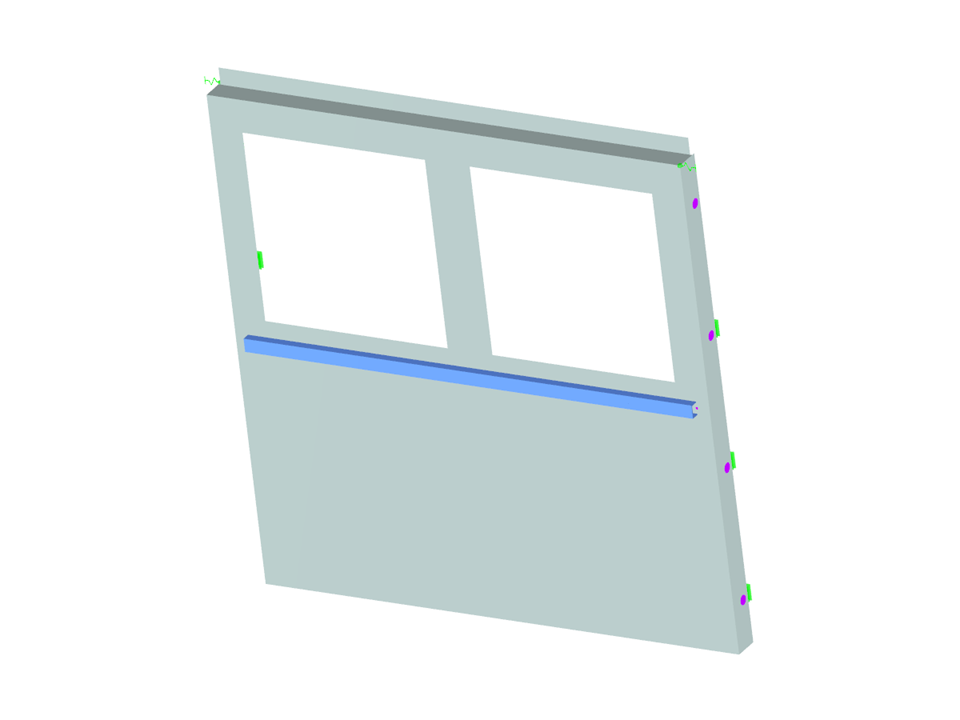

3D-Modell (© Klöckner GmbH)
Konstrukcja elewacji
Liczba węzłów | 111 |
Liczba linii | 75 |
Liczba prętów | 23 |
Liczba powierzchni | 23 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 4 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 0,019 t |
Wymiary (metryczne) | 1,560 x 0,412 x 1,510 m |
Wymiary (imperialne) | 5.12 x 1.35 x 4.95 feet |
Wersja programu | 5.02.00 |
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia
W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.
Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
