Le paragraphe 4.5.3.3 de l'EN 1993-1-8 indique une méthode simplifiée pour la vérification de la résistance des soudures d'angle. La valeur de calcul de la résultante de tous les efforts agissant sur la surface de la soudure d'angle peut être supposée appropriée si elle est inférieure à la valeur de calcul de la résistance de calcul de la soudure. Lorsqu'une soudure doit être dimensionnée pour un modèle surfacique, on peut être confronté à des résultats très différents en raison de la nature des calculs aux éléments finis. Cet article technique de la base de connaissance Dlubal explique comment déterminer les composants de l'effort à partir du modèle.

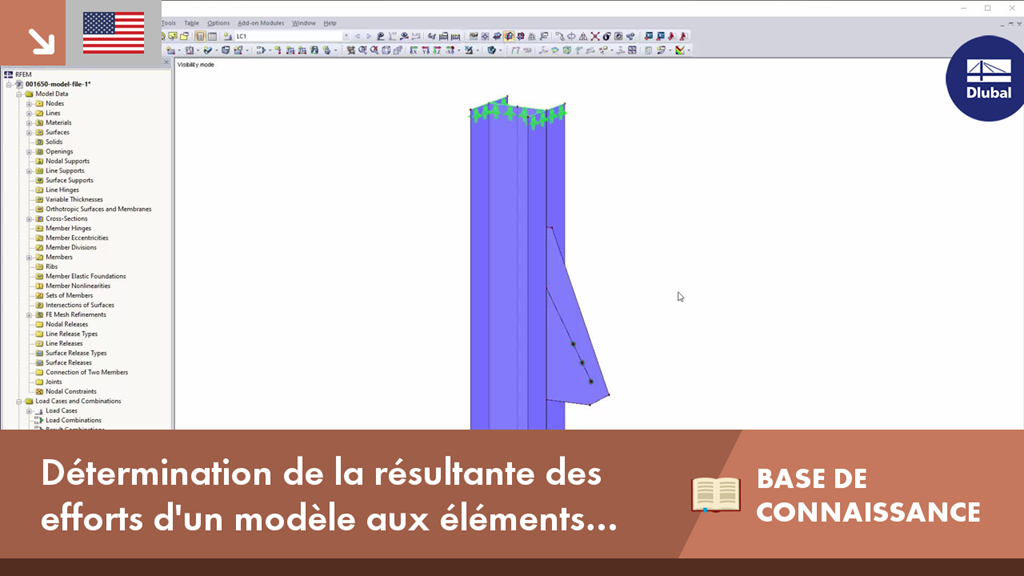

KB 001650 | Détermination de la force résultante du modèle aux éléments finis pour le poids simplifié ...
Liens
Avez-vous des questions ?
![System mit lokalem Achsensystem des Knotenbleches](/fr/webimage/011743/3065043/01_-_en_us.jpg?mw=512&hash=2a77856259cebbe0dd4f7bd67111e0e92e909dd2)
L'EN 1993-1-8, 4.5.3.3 indique une méthode simplifiée pour la vérification à l'ELU des soudures d'angle. La vérification est satisfaite, si la valeur de calcul de la résultante des efforts agissant sur la soudure d'angle est inférieure à la valeur de calcul de la résistance du cordon de soudure. Lorsqu'un cordon de soudure doit être dimensionné pour un modèle surfacique, on peut être confronté à des résultats très différents en raison de la nature des calculs aux éléments finis. Cet article technique de la base de connaissance Dlubal explique comment déterminer les composants de l'effort à partir du modèle.
