Question
Comment afficher certains résultats de tous les cas de charge dans le rapport d’impression et d’autres résultats uniquement pour les cas de charge sélectionnés ?
Réponse:

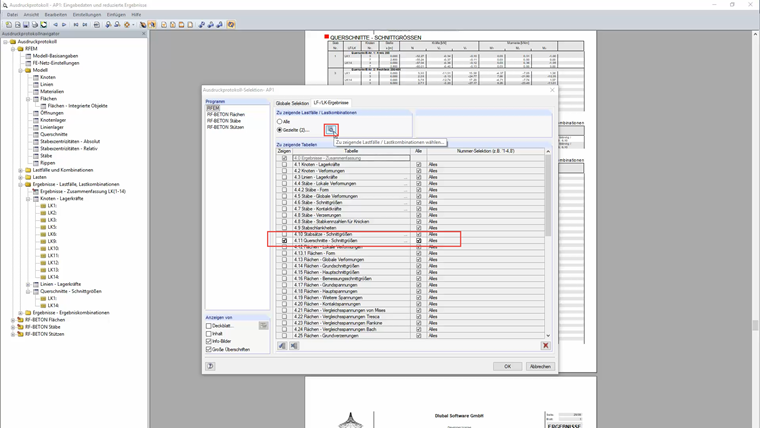

Dans la sélection générale du rapport d’impression, les cas de charge à afficher pour les résultats peuvent être définis uniquement pour tous les types de résultat. Il peut être utile de spécifier ce paramètre en fonction du type de résultat (par exemple, les efforts internes ne doivent être fournis qu’à partir des cas de charge déterminants si les forces d'appui de tous les cas de charge sont données).

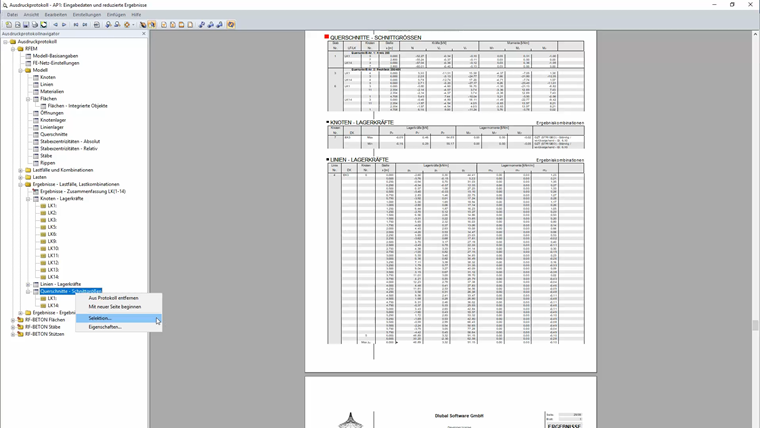

Vous pouvez définir ce paramètre à l’aide de la sélection spéciale pour chaque type de résultat (cliquez droit sur l'entrée correspondante dans l’arborescence de navigation).

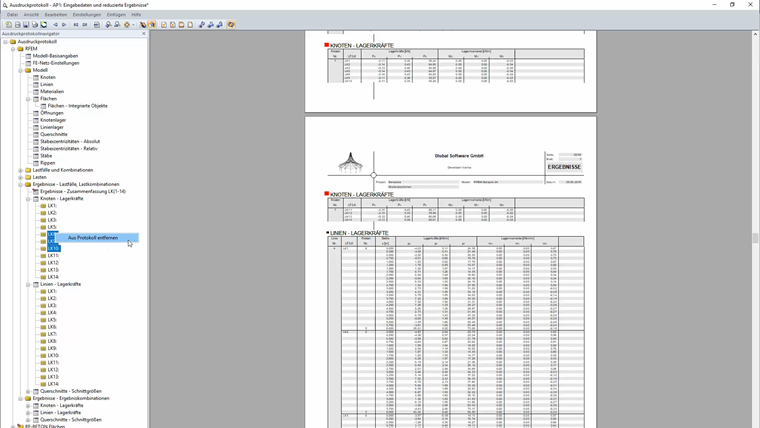

Tous les cas de charge peuvent par ailleurs rester sélectionnés dans la sélection générale, puis tous les résultats de charge inutiles sont supprimés manuellement de l’arborescence de navigation.
Cette sélection manuelle peut être ignorée dans les paramètres globaux. L’option correspondante « Écraser les paramètres individuels » y apparaît.
