Jonction plancher-mur en CLT

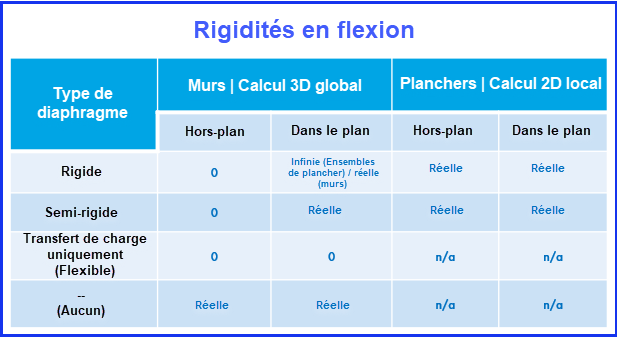

Une articulation linéique/libération linéique n’est pas requise pour une jonction plancher-mur lors de l’utilisation d’un diaphragme rigide ou semi-rigide. En effet, les diaphragmes rigides et semi-rigides ont une rigidité en flexion hors-plan nulle dans le calcul global en 3D (Image 01).

Si aucun diaphragme ou transfert de charge n’est sélectionné, une articulation linéique/libération linéique doit être définie.

1 Analyse de la rigidité en flexion du diaphragme dans le calcul de structures

Dans le calcul local 2D pour considérer les charges de gravité, des appuis nodaux et des appuis linéiques sont définis pour représenter les poteaux et les murs. Dans la plupart des cas, un « appui avec articulation encastré » est adéquat, car la jonction entre un mur en CLT et un plancher en CLT peut être considérée comme une connexion articulée avec une rotation libre autour des axes globaux X et Y. Alternativement, un poteau ou un mur élastique peut être assigné (Image 02).

2 Analyse structurelle 2D dans logiciel d’ingénierie
