Ответ:

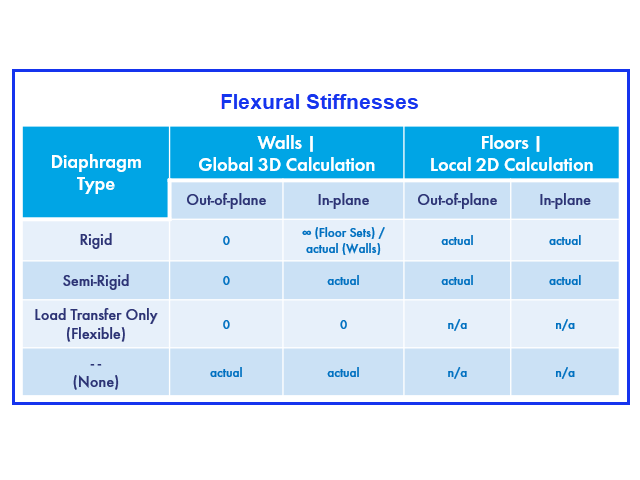

При использовании жесткой или полужесткой диафрагмы для соединения стены с перекрытием не требуется линейный шарнир/высвобождение линии. Это связано с тем, что жесткие и полужесткие диафрагмы имеют в общем 3D расчете нулевую изгибную жесткость вне плоскости (Рисунок 01).
Если не выбрана диафрагма или передача нагрузки, необходимо задать линейный шарнир/высвобождение линии.

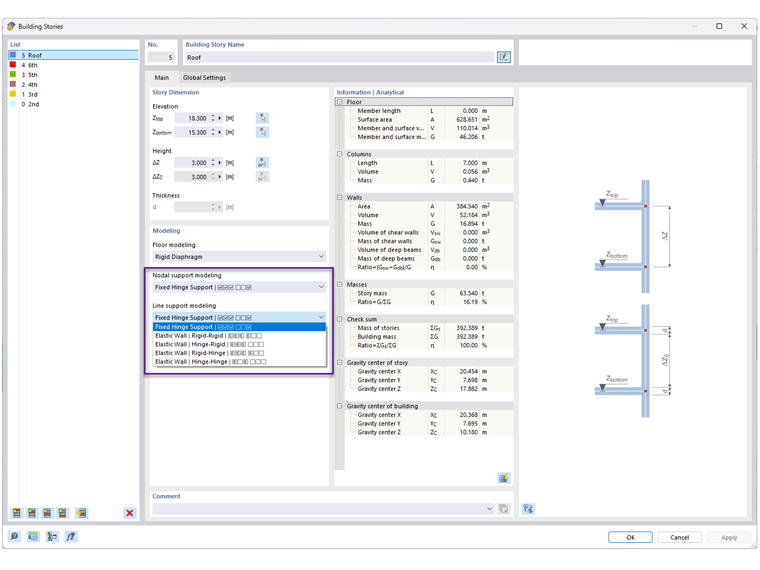

В местном 2D расчете для учета гравитационных нагрузок, узловые опоры и линейные опоры задаются для представления колонн и стен. В большинстве случаев «Фиксированной шарнирной опоры», достаточно, поскольку соединение между CLT стеной и CLT перекрытием можно рассматривать как шарнирное соединение со свободным вращением вокруг общих осей X и Y. В качестве альтернативы, можно задать упругую колонну или стену (Рисунок 02).
