Respuesta:

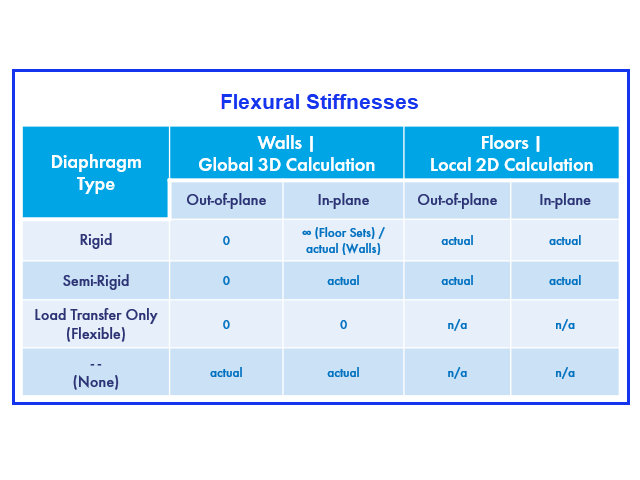

Cuando se utiliza un diafragma rígido o semirrígido, no se requiere una articulación de línea o una
- liberación de línea para la unión entre el forjado y el muro. Esto se debe a que los diafragmas rígidos y semirrígidos tienen una rigidez nula a la flexión fuera del plano en el cálculo global 3D (Imagen 01).
Si no se selecciona un diafragma o transmisión de cargas, se debe definir una articulación lineal o liberación de línea.
En el cálculo local 2D para considerar las cargas de gravedad, se definen apoyos en nudo y apoyos en línea para representar columnas y muros. En la mayoría de los casos, un "Apoyo articulado fijo" es adecuado, ya que la unión entre un muro de CLT y un piso de CLT se puede considerar como una conexión articulada con giro libre alrededor de los ejes globales X e Y. Alternativamente, se puede asignar un pilar o muro elástico (Imagen 02).
