Ligação parede-piso de CLT

Este artigo fornece uma visão geral abrangente dos métodos essenciais de análise sísmica, explicando os seus princípios e aplicações, bem como os cenários em que são mais eficazes

O dimensionamento ao fogo de acordo com o Capítulo 16 da NDS [1] para barras e superfícies de madeira está disponível no módulo Dimensionamento de madeira. Este artigo mostra como a queima da madeira e as dimensões reduzidas da secção podem ser consideradas na verificação da resistência ao fogo, utilizando um exemplo do Relatório técnico AWC n.º 10 [2].

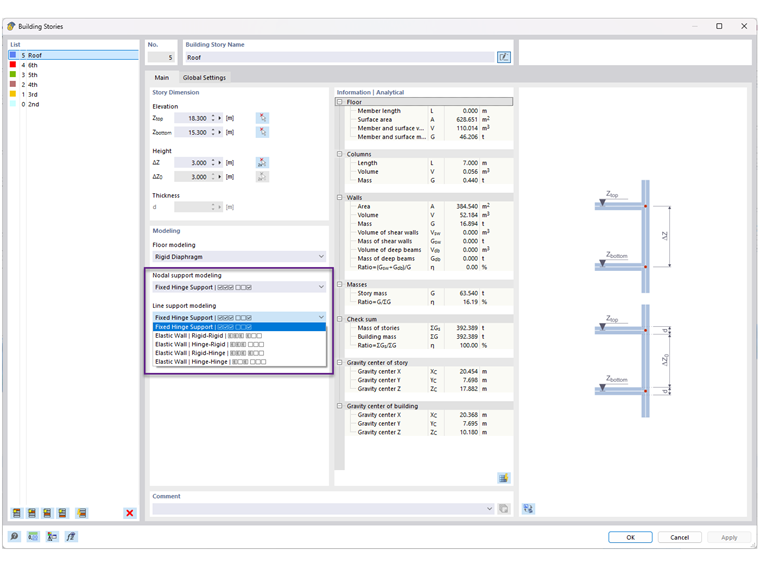

Quando se trata de calcular estruturas regulares, a entrada de dados geralmente não é complicada, mas sim demorada. Nesse caso, a entrada automática de dados permite poupar tempo valioso. A tarefa descrita no presente artigo trata de considerar os andares de uma casa como fases individuais de construção. A introdução deveria ser realizada utilizando um programa em C# para que o utilizador não tenha de introduzir manualmente os elementos dos pisos individuais.

Para a verificação da resistência ao fogo de superfícies de madeira, agora é possível apresentar um diagrama de queima em função da duração do fogo.

Também é possível imprimir este diagrama de queima no relatório de impressão.

• Ir para o vídeo explicativo

No RFEM, estão disponíveis painéis de tiras de madeira orientadas (OSB) para os EUA e o Canadá. Os parâmetros do material são tomados do "manual de especificações de dimensionamento de painéis".

Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação. O tipo de espessura Placa de viga é definido utilizando o módulo Superfícies multicamadas.

Um "painel de viga" oferece as seguintes vantagens:

• Possibilidade de revestimento de um e dos dois lados
• Cálculo automático de um acoplamento semi-rígido
  • Revestimento em painéis de madeira
  • Revestimento grampeado
  • Revestimento definido pelo utilizador
• Representação como um objeto 3D geométrico completo (pórtico, travessa, pilar, chapa, grampos), incluindo excentricidade
• Consideração de aberturas através de células de superfície
• Dimensionamento dos elementos estruturais utilizando o módulo Dimensionamento de madeira
• Independentemente do material (por exemplo, paredes de gesso com perfis formados a frio e placas de fibra de gesso como revestimento)

• Ir para o vídeo explicativo
