Połączenie ściana-strop w CLT

Czy muszę dodać przegub liniowy/zwolnienie liniowe dla połączenia CLT ściana-strop w rozszerzeniu Model budynku?

Odpowiedź:

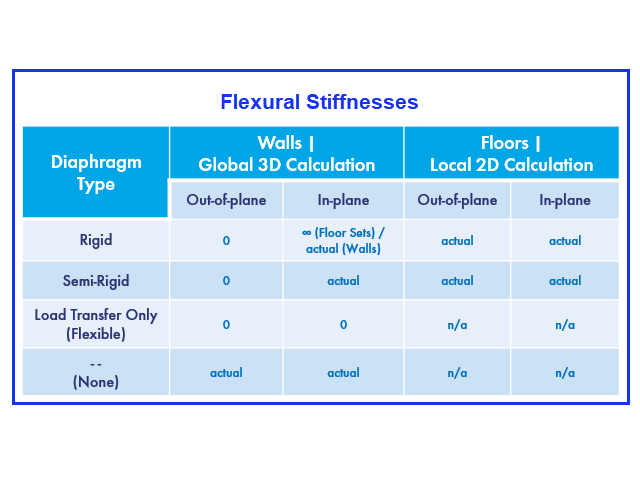

Przegub liniowy/zwolnienie liniowe nie jest wymagane dla połączenia ściana-strop przy zastosowaniu przepony sztywnej lub częściowo usztywnionej. Wynika to z faktu, że stropy te mają zerową sztywność na zginanie w płaszczyźnie w obliczeniach globalnych 3D (Rysunek 01).

Jeżeli nie zostanie wybrany strop lub przenoszenie obciążeń, należy zdefiniować przegub liniowy/zwolnienie liniowe.

Diagram sztywności zginania tarczy w analizie konstrukcyjnej
1 Sztywności giętne diafragmy

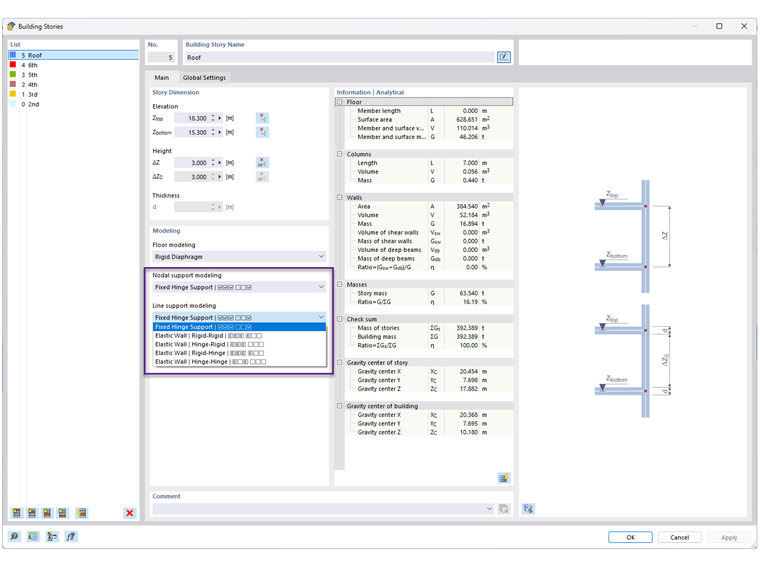

W lokalnych obliczeniach 2D, aby uwzględnić obciążenia grawitacyjne, podpory węzłowe i podpory liniowe są definiowane jako reprezentacja słupów i ścian. W większości przypadków „Utwoerdzona podpora przegubowa” jest wystarczająca, ponieważ można przyjąć połączenie między ścianą CLT a płytą CLT jako połączenie przegubowe z wolnym obrotem wokół globalnych osi X i Y. Alternatywnie można przypisać słup lub ścianę elastyczną (Rysunek 02).
