Завод по производству гибридных самолётов VoltAero в аэропорту Рошфор, Франция

В рамках развития собственного бизнеса, компания VoltAero приняла решение разместить своё конструкторское бюро и сборочные цеха непосредственно на территории аэропорта Рошфор.

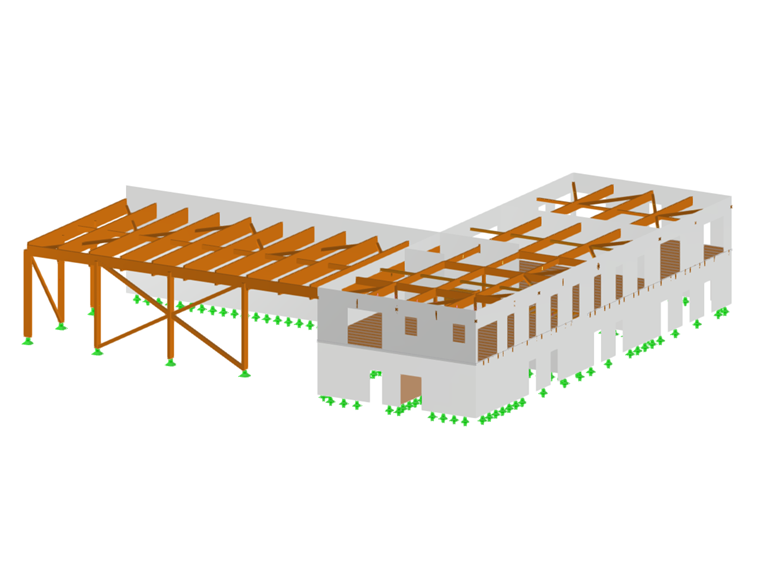

Модель 005083 | Завод гибридных плоскостей
222x
Завод гибридных плоскостей
Этот современный завод будет обеспечивать производство гибридных самолетов Cassio, при этом к 2025 году планируется выпускать 150 единиц в год. В рамках поддержки этого расширения компания решила открыть в аэропорту Рошстронг новый офис, в окне отдела новой программы RWIND Simulation, в здании площадью 2 200 м2, которое может быть расширено до 800 м2. На предприятии будут работать три сборочные линии, мастерская, зона логистики и проектное бюро, которые спроектированы с учётом экологических норм.

В сотрудничестве с компанией Syndicatmixte des Aéroports La Rochelle, компания VoltAero стремится развивать экологически эффективную авиацию, используя в конструкции зданий древесину, системы сбора дождевой воды и фотоэлектрические панели, превосходя требования RT 2012. Проект, помимо требований RT 2012, отдает предпочтение использованию древесины, интегрирует системы рекуперации дождевой воды и фотоэлектрические панели.

Презентация проекта

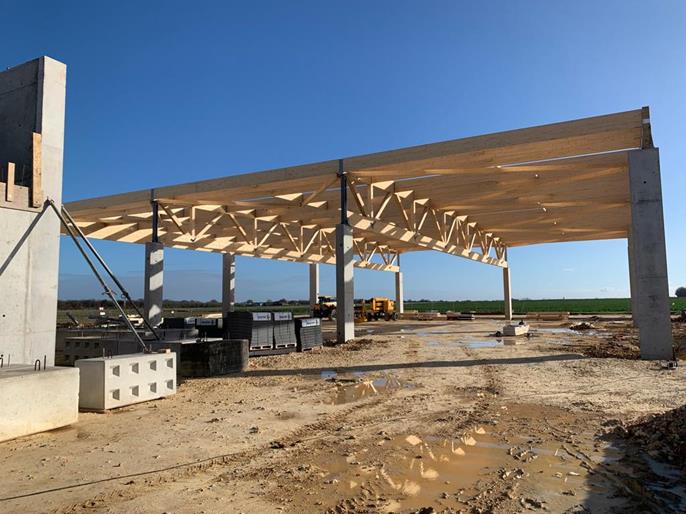

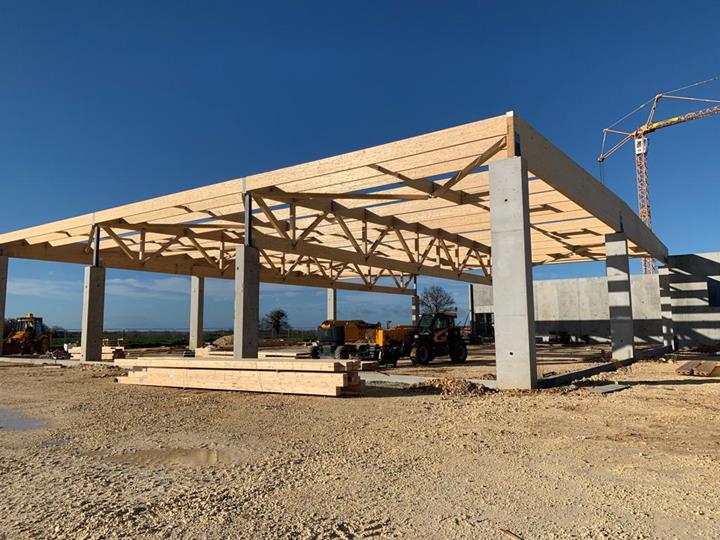

Конструкция актового зала выполнена в основном из древесины, которая включает в себя железобетонные колонны для поглощения нисходящих нагрузок и передачи горизонтальных нагрузок на фундамент. Пространственный каркас состоит из двух очень высоких ферм, высотой более 10 м и пролётом более 35 м. Вся деревянная конструкция сделана из клеёного бруса GL24h.

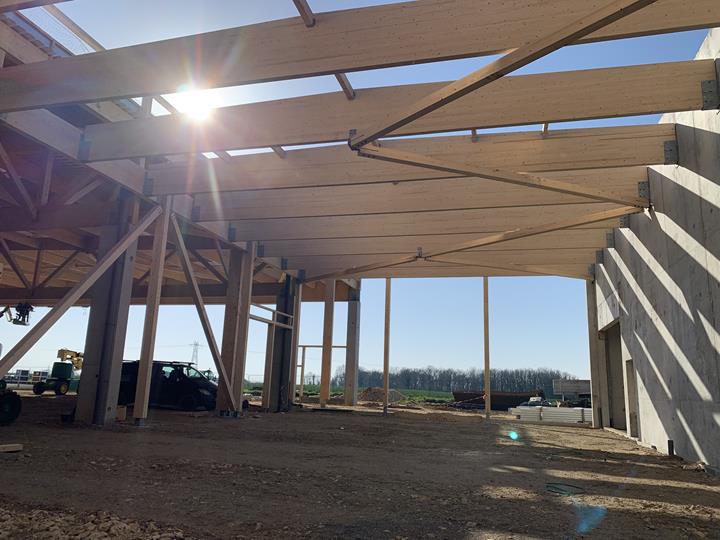

Коммерческое здание представляет собой гибридную конструкцию из дерева и бетона, которая включает в себя железобетонные стены, деревянные перекрытия и деревянный каркас. Логистическая зона, примыкающая к торговым помещениям, основана на конструкции из клееной ламинированной древесины. Эти клееные балки высотой 1 м и пролетом более 12 м опираются с одной стороны на бетонную стену, а с другой на деревянные колонны.

Технические подробности

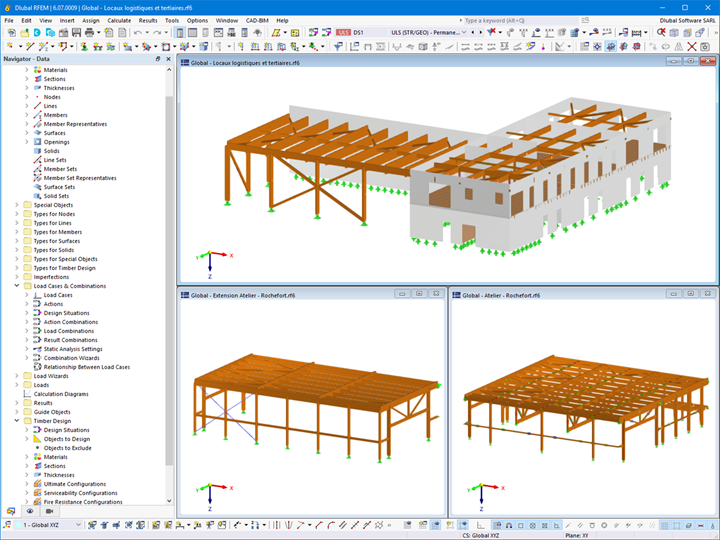

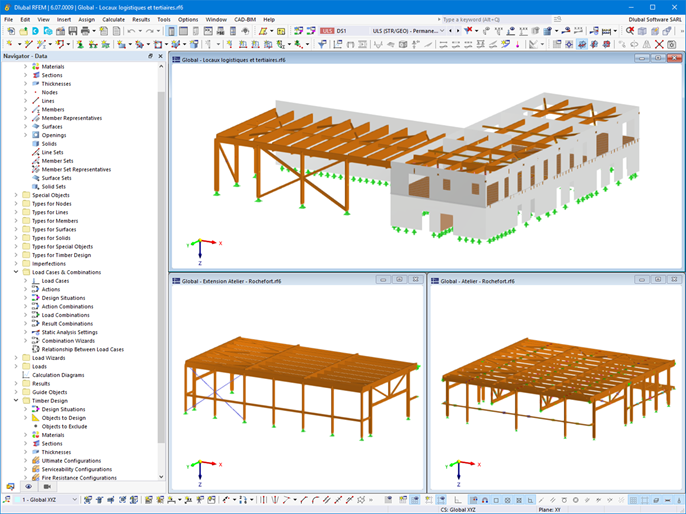

За проектирование, изготовление и монтаж деревянного каркасного участка была выбрана компания LCA Construction Bois. Весь проект был смоделирован в RFEM 6 для детального расчёта.

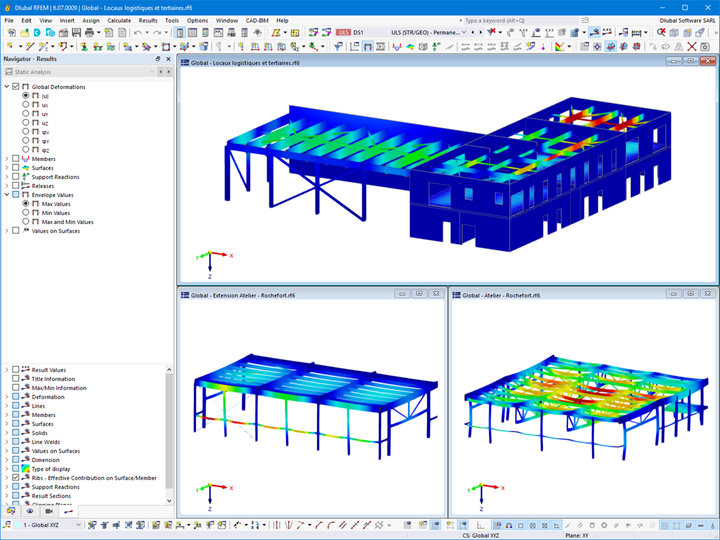

Поскольку весь проект был разделен на три блока, которые находятся очень близко друг к другу, рассчитывались и рассчитывались компенсационные швы с помощью проверки смещения конструкций в RFEM 6.

Расчет деревянных конструкций и их расчет по норме Еврокод 5 выполняло инженерное бюро LCA Construction Bois.

Поскольку объект находится в сейсмической зоне 3, был выполнен также мультимодальный спектральный анализ. Этому способствует возможность учитывать и моделировать комбинированные конструкции в RFEM 6, что позволяет учитывать жёсткость нескольких материалов.

Кроме того, можно было извлечь снижения нагрузок и перенести их на лот оболочки.
Место La Sauzaie
17620 Сен-Агран
Франция
Заказчик Совместное предприятие аэропортов Ла-Рошель, Илия-де-Ре и Рошстронг - Приморский Шаронт
Архитектор Архитекторы SDA
Расчёт каркаса и строительство Деревянная конструкция LCA

Спецификации проекта

Данные о модели

Количество узлов 473
Количество линий 469
Количество стержней 206
Количество поверхностей 42
Количество тел 0
Количество загружений 9
Количество сочетаний нагрузок 196
Количество расчетных сочетаний 2
Общий вес 521,143 t
Размеры (метрические) 35,170 x 7,180 x 33,000 m
Размеры (имперские) 115.39 x 23.56 x 108.27 feet
