Frage
Wie kann ich im Ausdruckprotokoll einige Ergebnisse von allen Lastfällen, aber andere Ergebnisse nur von ausgewählten Lastfällen anzeigen?
Antwort:

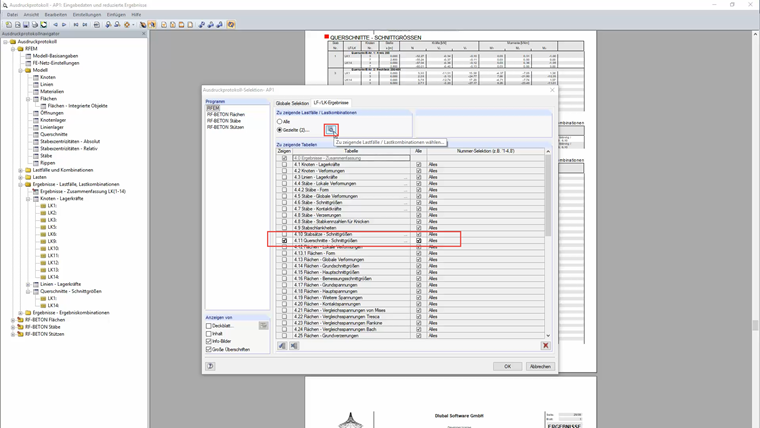

In der allgemeinen Ausdruckprotokoll-Selektion können die zu zeigenden Lastfälle für Ergebnisse jeweils nur für alle Ergebnisarten festgelegt werden. Manchmal ist es jedoch sinnvoll, diese Einstellung je nach Ergebnisart zu unterscheiden (beispielsweise sollen Lagerkräfte von allen Lastfällen, Schnittgrößen allerdings nur von den maßgebenden Lastfällen ausgegeben werden).

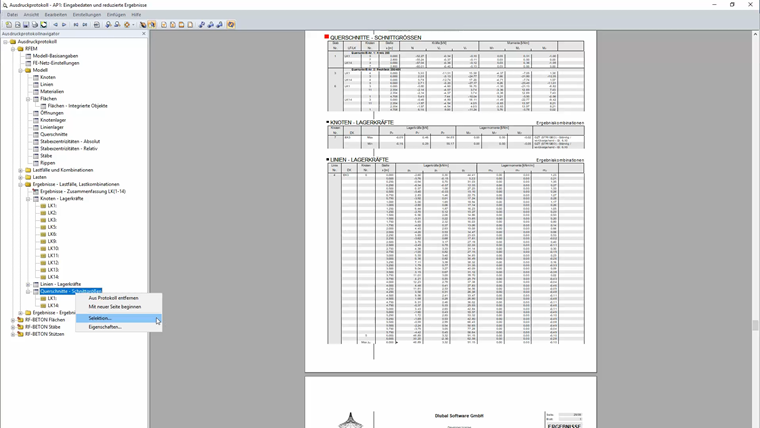

Dies kann zum einen mit der speziellen Selektion pro Ergebnistyp eingestellt werden (Rechtsklick auf den entsprechenden Eintrag im Navigationsbaum).

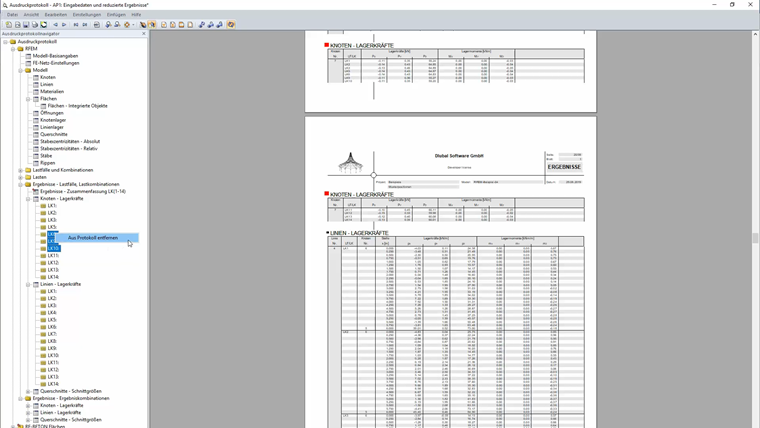

Zum anderen können auch in der allgemeinen Selektion alle Lastfälle ausgewählt bleiben und anschließend werden alle nicht benötigten Lastfallergebnisse manuell aus dem Navigationsbaum entfernt.
Diese manuelle Selektion kann in den globalen Einstellungen wieder überschrieben werden. Hier erscheint dazu die entsprechende Option „Individuelle Einstellungen überschreiben“.
