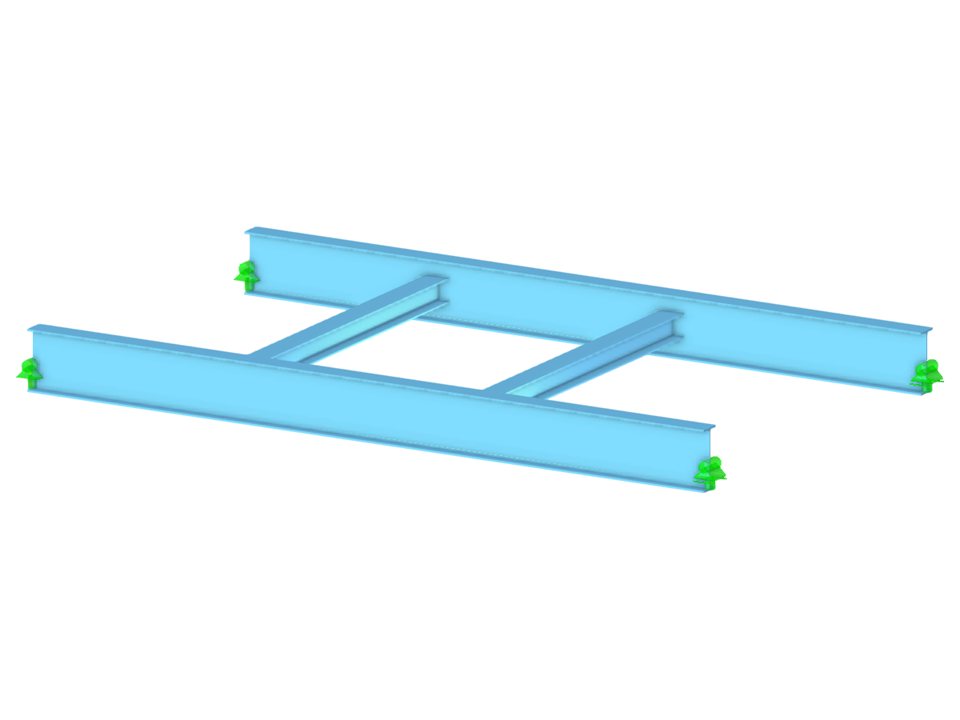

Torsión de alabeo del miembro
Número de nudos | 8 |
Número de líneas | 4 |
Número de barras | 4 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinaciones de carga | 6 |
Número de combinaciones de resultados | 0 |
Peso completo | 2.429 t |
Dimensiones (métricas) | 7,200 x 0,000 x 4,000 m |
Dimensiones (imperiales) | 23.62 x 0 x 13.12 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
![Activación de complementos en los Datos básicos](/es/webimage/025674/3176850/Activacion_de_Alabeo_por_torsion.png?mw=512&hash=aff8b9fd1311e32a84dda3e4018bb71bd63ce267)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/es/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![La rigidez de la conexión de acero y su influencia en el cálculo estructural](/es/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Cálculo de barras de pórticos resistentes a momentos en AISC 341-22 en RFEM 6](/es/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
- Consideración de 7 direcciones de deformación locales (ux, uy, uz, φx, φy, φz, ω) u 8 esfuerzos internos (N, Vu, Vv, Mt, pri, Mt,sec, Mu, Mv, Mω) al calcular los elementos de las barras
- Utilizable en combinación con un análisis estructural según el análisis estático lineal, de segundo orden, y de grandes deformaciones (también se pueden tener en cuenta las imperfecciones)
- En combinación con el complemento Estabilidad de la estructura, permite determinar los factores de carga crítica y las formas del modo de los problemas de estabilidad como el pandeo torsional y lateral.
- Consideración de chapas frontales y rigidizadores transversales como muelles de alabeo al calcular las secciones en I con determinación automática y muestra gráfica de la rigidez elástica de alabeo
- Representación gráfica del alabeo de la sección de barras en la deformación
- Integración completa con RFEM y RSTAB
![Deformación del modo de todo el modelo para pandeo lateral](/es/webimage/022945/3176913/22945_ES.png?mw=512&hash=a8e583b2a60f4d11bef0dfd792d917b1d457d3b9)
Puede realizar el cálculo de la torsión de alabeo en todo el sistema. Así, considera el 7º grado de libertad adicional en el cálculo de las barras. Las rigideces de los elementos estructurales conectados se tienen en cuenta automáticamente. Esto significa que no tiene que definir la rigidez elástica ni las condiciones de apoyo para un sistema separado.
Entonces puede usar los esfuerzos internos del cálculo con torsión de alabeo en los complementos para el cálculo. Considere el bimomento de alabeo y el momento torsor secundario dependiendo del material y la norma seleccionada. Una aplicación típica es el análisis de estabilidad según la teoría de segundo orden con imperfecciones en estructuras de acero.
¿Sabía que La aplicación no se limita a secciones de acero de paredes delgadas. Así, es posible, por ejemplo, realizar el cálculo del momento de vuelco ideal de vigas con secciones de madera maciza.
![Activación del complemento en RFEM 6](/es/webimage/031558/3314125/Screenshot_05-05-2022_16.30.58.png?mw=512&hash=27674fdf0877c6d6f94c484a7908805ecd6c8f12)
- Puede activar o desactivar el uso de la torsión de alabeo en la pestaña Complementos de los Datos básicos del modelo.
- Después de activar el complemento, la interfaz de usuario en RFEM se amplía con nuevas entradas en el navegador, tablas y cuadros de diálogo.
![Complemento "Uniones de acero para RFEM 6" | Biblioteca de componentes](/es/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
