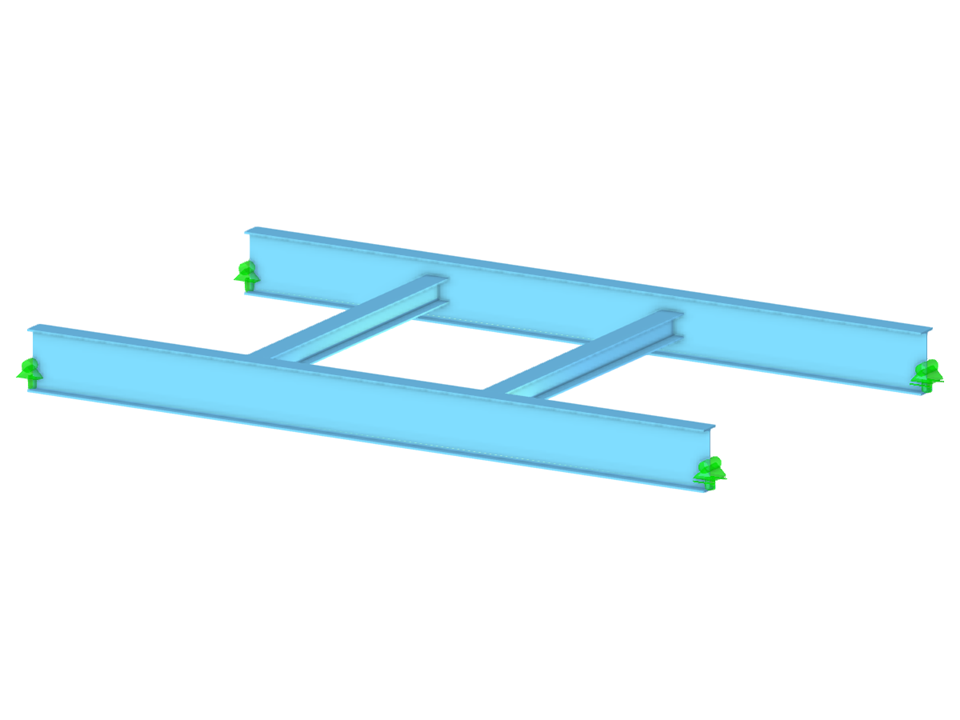

Продвинутая оценка кручения с ВМЗ для стальных конструкций
  • Описание
  • Отзывы (0)
Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Деформация стержня кручения

Количество узлов 8
Количество линий 4
Количество стержней 4
Количество поверхностей 0
Количество тел 0
Количество загружений 2
Количество сочетаний нагрузок 6
Количество расчетных сочетаний 0
Общий вес 2,429 t
Размеры (метрические) 7,200 x 0,000 x 4,000 m
Размеры (имперские) 23.62 x 0 x 13.12 feet

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.

Сообщить об этой 3D модели
События
Видеоролики
Модели для скачивания
Статьи из базы знаний
Активация дополнений в базовых данных
В нашей статье представлены основы применения аддона Депланация при кручении (7СтСв). Это дополнение интегрировано в основную программу и позволяет учитывать депланацию сечения при расчёте стержневых элементов. В сочетании с аддонами Устойчивость конструкции и Стальные конструкции можно выполнить расчет потери устойчивости плоской формы изгиба с внутренними силами по методу второго порядка с учетом несовершенств.
Model showing integrated steel joints highlighting connection and structure interaction in design.
В нашей статье исследуется важность учета взаимодействия конструкция с узлом при моделировании и расчете, а также то, как это сделать в RFEM 6.
Illustration of equivalent lateral force method for seismic analysis in structural engineering
В нашей статье представлен всесторонний обзор основных методов сейсмического расчета с объяснением их принципов и применения, а также случаев, в которых они наиболее эффективны.
KB 001925 | Конструкция углового шва AISC в RFEM 6
Напряжения в сварных швах между поверхностями можно определить с помощью аддона «Расчёт напряжений-деформаций» в RFEM 6. Кроме того, предельное напряжение, определенное по действующей норме, может быть использовано для определения соотношения напряжений в сварном шве. В нашей статье речь пойдет о расчете угловых швов по норме AISC 360-22 [1] и двух примеров из тома 1 AISC: Примеры расчета [2].
Скриншоты
Функции продуктов
  • Учет 7 направлений местной деформации (ux, uy, uz, φx, φy, φz, ω) или 8 внутренних сил (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) при расчете стержневых элементов
  • Используется в сочетании с расчетом конструкций по линейной статике, по методу второго порядка и методу расчёта больших деформаций (несовершенства также могут быть учтены)
  • В сочетании с аддоном для расчёта на устойчивость, позволяет определять коэффициенты критических нагрузок и формы колебаний при таких проблемах, как потеря устойчивости при кручении и потеря устойчивости плоской формы изгиба
  • Учет лобовых плит и поперечных элементов жёсткости в качестве пружин депланации при расчёте двутавров с автоматическим определением и графическим отображением жёсткости пружины депланации
  • Графическое изображение депланации сечения стержней при деформации
  • Полная интеграция с RFEM и RSTAB
Изображение собственной формы для анализа устойчивости плоской формы.

Расчет на кручение с депланацией можно выполнить для всей системы. Таким образом, вы учитываете дополнительную 7-ю степенью свободы при расчёте стержня. Жёсткости соединенных элементов конструкции учитываются автоматически. Это означает, что вам не нужно задавать эквивалентные жёсткости пружины или условия опирания для отдельной системы.

Затем вы можете использовать внутренние силы из расчета с кручением с депланацией в аддонах для расчета. В зависимости от материала и выбранного норматива необходимо учитывать бимомент депланации и вторичный крутящий момент. Типичным применением является расчет на устойчивость по методу второго порядка с несовершенствами в стальных конструкциях.

Знаете ли вы, что...? Область применения не ограничивается тонкостенными стальными профилями. Таким образом, вы можете, например, выполнить расчёт идеального опрокидывающего момента для балок с сечениями из массивной древесины.

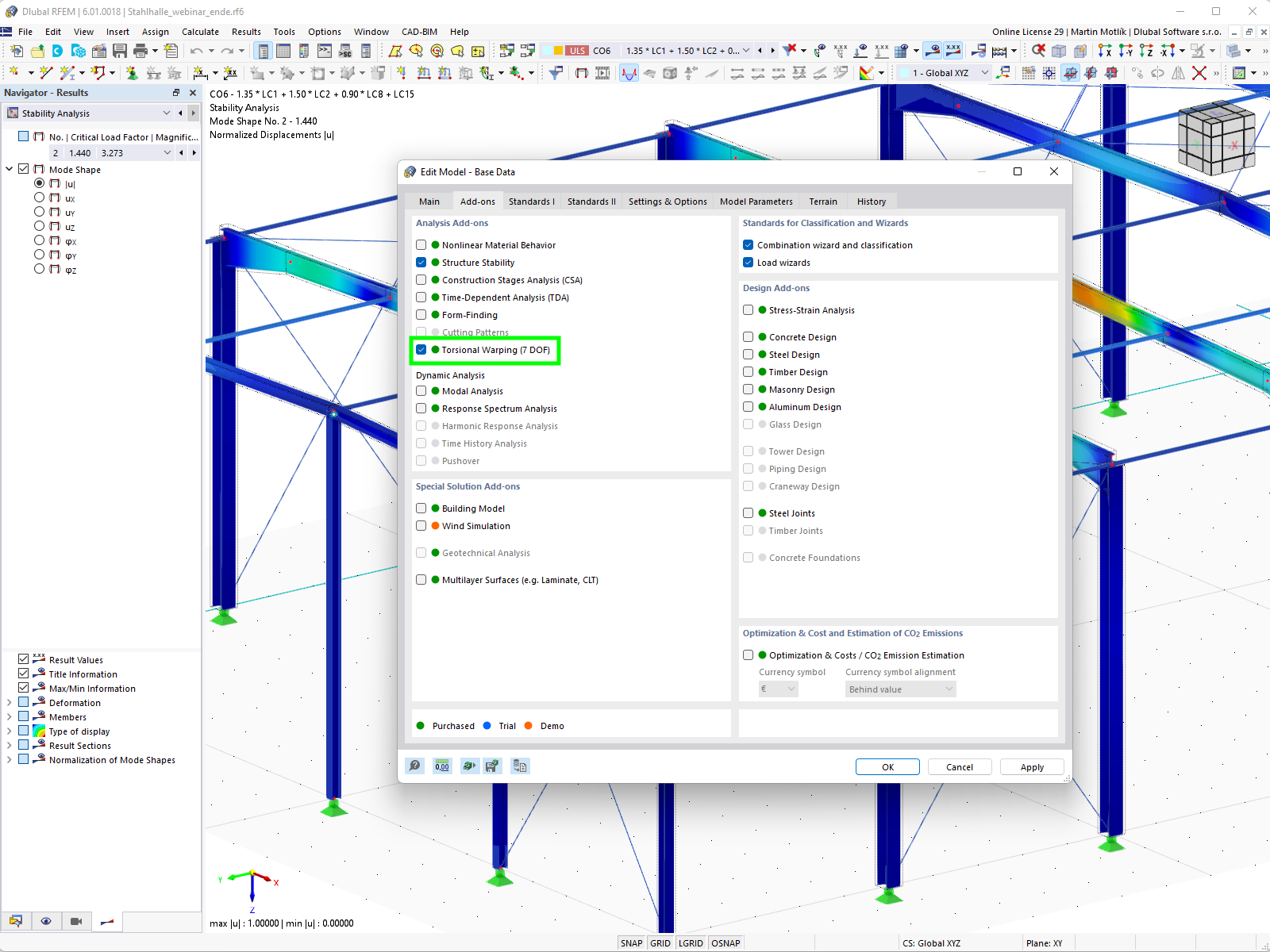

Активация дополнения в RFEM 6
  • Вы можете активировать или деактивировать использование депланации при кручении во вкладке «Аддоны» в основных данных модели.
  • После активации аддона, пользовательский интерфейс в RFEM будет расширен новыми записями в навигаторе, таблицах и диалоговых окнах.
