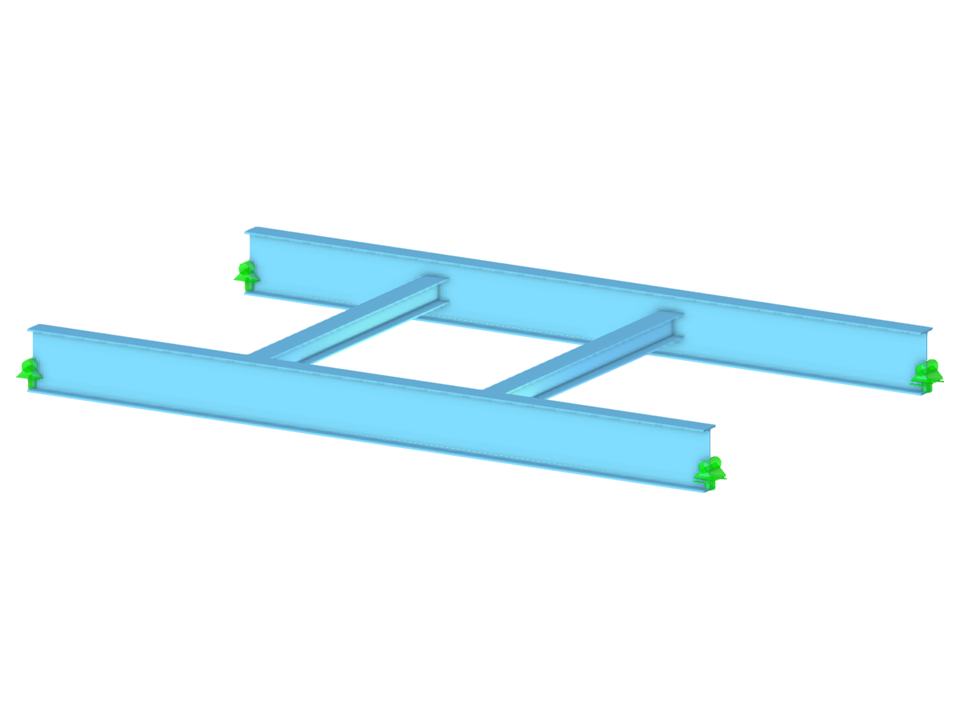

本文介绍了一些关于使用“翘曲扭转(7 自由度)”模块的基本知识。 该模块完全集成在主软件中,可以在计算杆件单元时考虑截面翘曲。 可结合稳定性分析和钢结构设计模块,考虑缺陷,根据二阶效应理论进行弯扭屈曲分析。
![知识库 001875 | AISC 341-22 RFEM 6 中可弯矩性系杆件设计](/zh/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
![知识库 001761 | ...](/zh/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。
![知识库 001767 | AISC 341-16 在 RFEM 6 中的弯矩框架杆件设计](/zh/webimage/034944/3400296/11.png?mw=512&hash=34cee10711e3f971f820be435910cf1365277cb9)
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-16 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
- 计算杆件单元时考虑 7 个局部变形方向 (ux、uy、 uz、φx、φy、φz、ω) 和 8 个内力 (N、Vu、Vv、Mt,pri、Mt,sec、Mu、Mv、Mω)
- 可与一阶(几何线性)、二阶(二阶效应) 大变形理论分析(可以考虑缺陷)
- 可与稳定性分析模块“结构稳定性”结合使用,计算例如扭转屈曲和弯扭屈曲的临界荷载系数和屈曲模态
- 计算工字钢截面时将端板和横向加劲肋作为翘曲弹簧考虑,自动确定并图形显示翘曲弹簧刚度
- 图形显示杆件的截面翘曲
- 完全集成到 RFEM 和 RSTAB 中
![扭转屈曲整个模型的振型](/zh/webimage/022945/3136836/22945_EN.png?mw=512&hash=64cc26f8ac21e6a001f7346d8783dbc27a087b8c)
现在用户可以对整个结构体系进行翘曲扭转计算。 因此,可以考虑额外的 第七个自由度。 自动考虑连接结构构件的刚度。 这意味着,您不需要为分离的体系定义等效的弹簧刚度或约束条件。
然后您可以在设计模块中使用考虑翘曲扭转计算的内力。 根据材料和所选规范考虑翘曲双力矩和次扭矩。 典型的应用是根据二阶效应理论考虑缺陷的钢结构稳定性分析。
您知道吗? 不仅适用于薄壁型钢截面。 例如可以用于计算实木截面梁的理想倾覆弯矩。
![在 RFEM 6 中激活模块](/zh/webimage/031558/3314125/Screenshot_05-05-2022_16.30.58.png?mw=512&hash=27674fdf0877c6d6f94c484a7908805ecd6c8f12)
- 您可以在模型基本数据的模块选项卡中激活或停用翘曲扭转。
- 激活模块后,RFEM 中的导航器、表格和对话框中会增加一些新的条目。
