RFEM 5 附加模块
RF-CUTTING-PATTERN

RFEM 5 附加模块
RF-CUTTING-PATTERN

附加模块 RF-CUTTING-PATTERN 可以计算和组织膜结构的裁剪式样。 弯曲几何上的裁剪式样的边界条件由边界线和相互独立的平面裁剪线或测地线裁剪线确定。 展平过程按照最小能量理论。

对于每一种裁剪式样都可以在经向和纬向进行补偿。 Sie haben die Möglichkeit, einen bestimmten Kompensationswert für jede Begrenzungslinie sowie Überlappungen für den Fertigungsprozess festzulegen.

RF-CUTTING-PATTERN | 产品特性

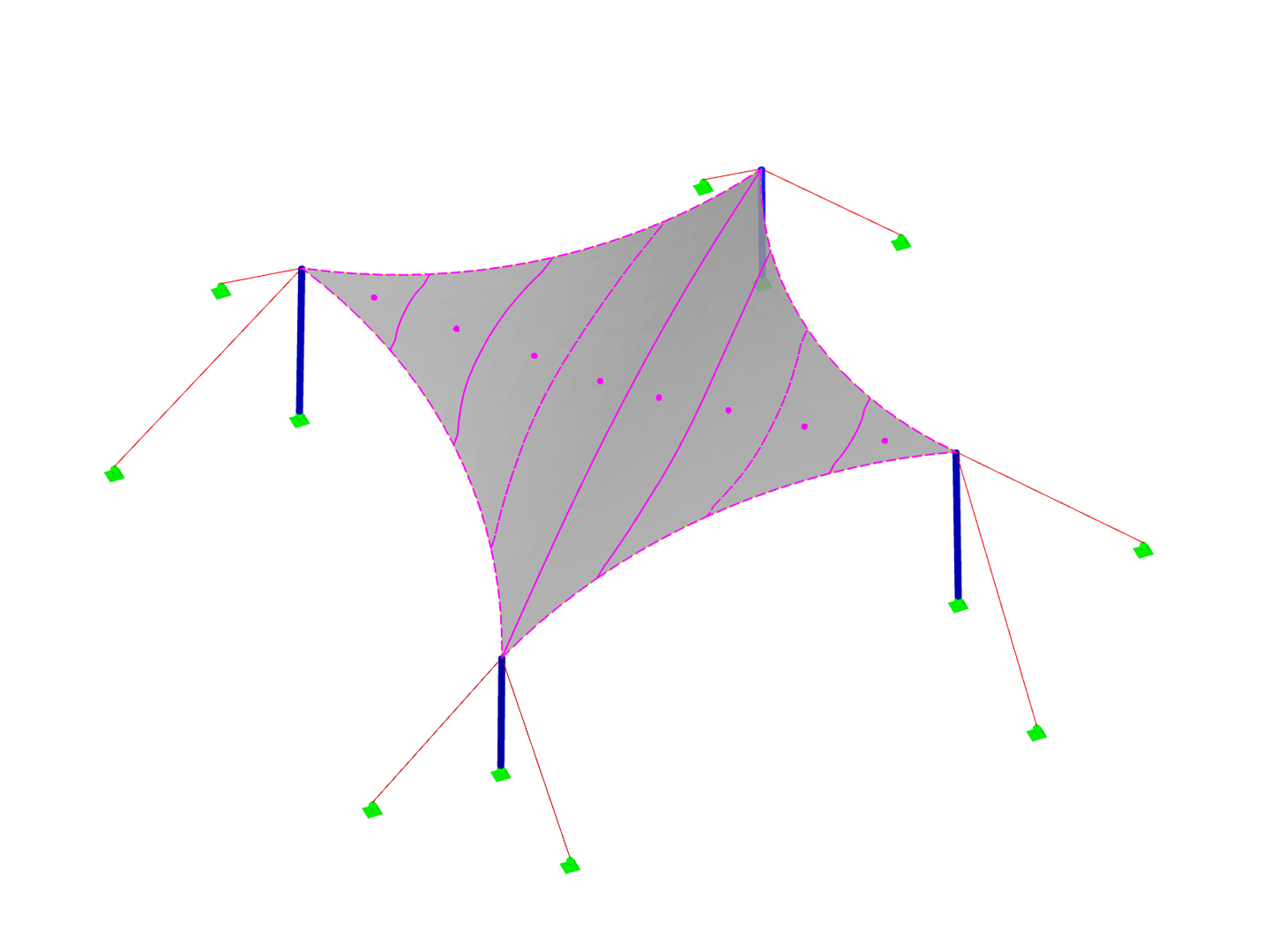

  • 平面和测地线裁剪线

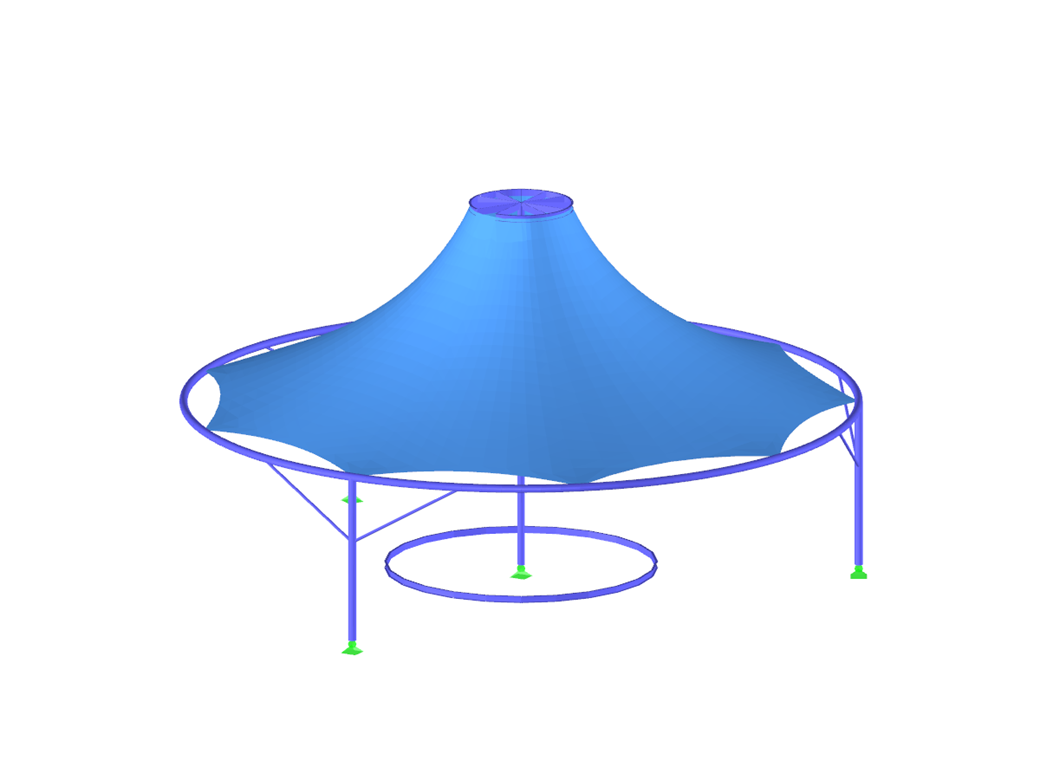

  • 展平张拉膜或气枕的双曲面部分
  • 通过使用不需要连接的边界线来定义裁剪式样
  • 基于最小能量理论的复杂展平期
  • 焊接和边界裕量
  • 在经纬方向上均匀或线性补偿
  • 可以对边界线进行不同的补偿
  • 灵活的数据组织方式（直至最后一个“焊缝”，对输入数据进行修改）
  • 图形显示裁剪式样
  • 每种裁剪式样的统计信息（宽度、长度、尺寸）
  • 提供由单元格自动生成裁剪式样的选项

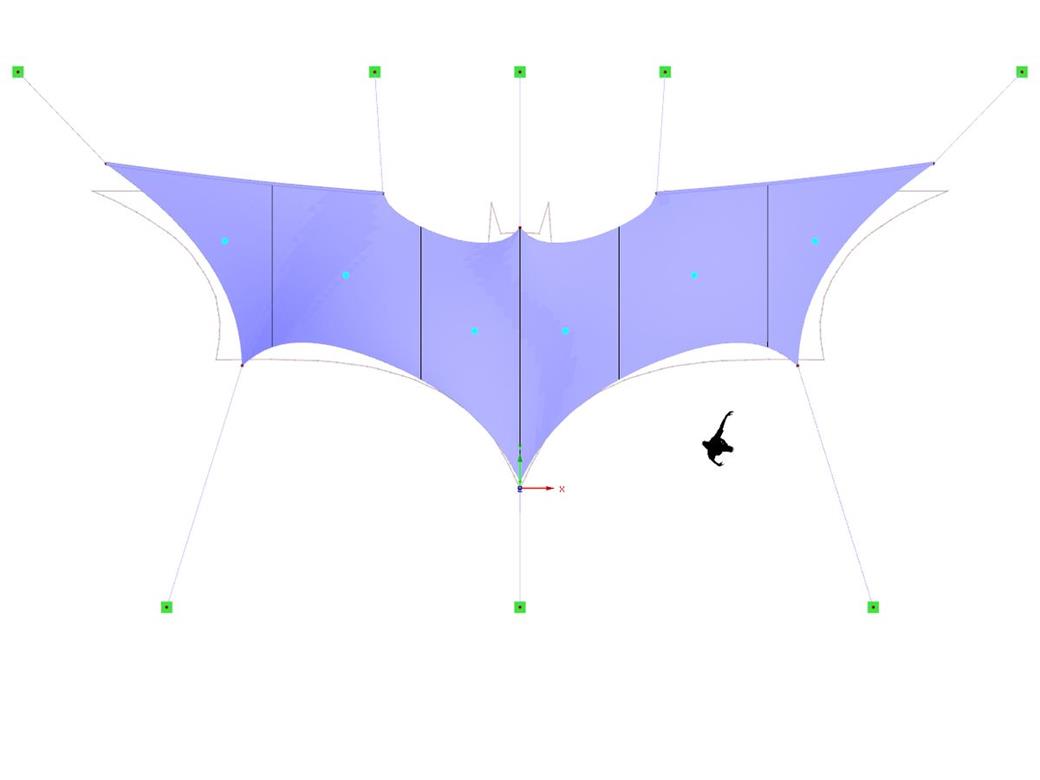

RF-CUTTING-PATTERN | 输入

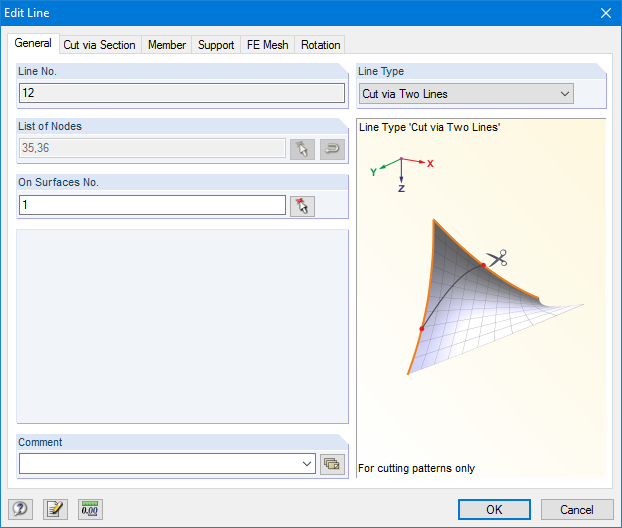

RF-CUTTING-PATTERN可以通过在RFEM模型的基本数据中的选项选项卡中激活。 激活附加模块后，在模型数据下会显示一个新的对象“裁剪式样”。 如果在基本位置要裁剪的膜面太大，可以通过裁剪线（线类型“通过两条线裁剪”或“通过面裁剪”）在相应的部分条带中。

然后可以使用“裁剪式样”对象为每种裁剪式样单独定义条目。 在这里您可以设置边界线、补偿和裕量。

工作顺序步骤：

  • 生成裁剪线
  • 通过选择边界线或使用半自动生成器创建式样
  • 通过输入一个角度自由选择经向和纬向
  • 应用补偿值
  • 可以选择定义不同的边界线补偿
  • 裕量不同(焊接、边界线)
  • 在没有启动总非线性计算的情况下，在侧面的图形窗口中初步显示裁剪式样

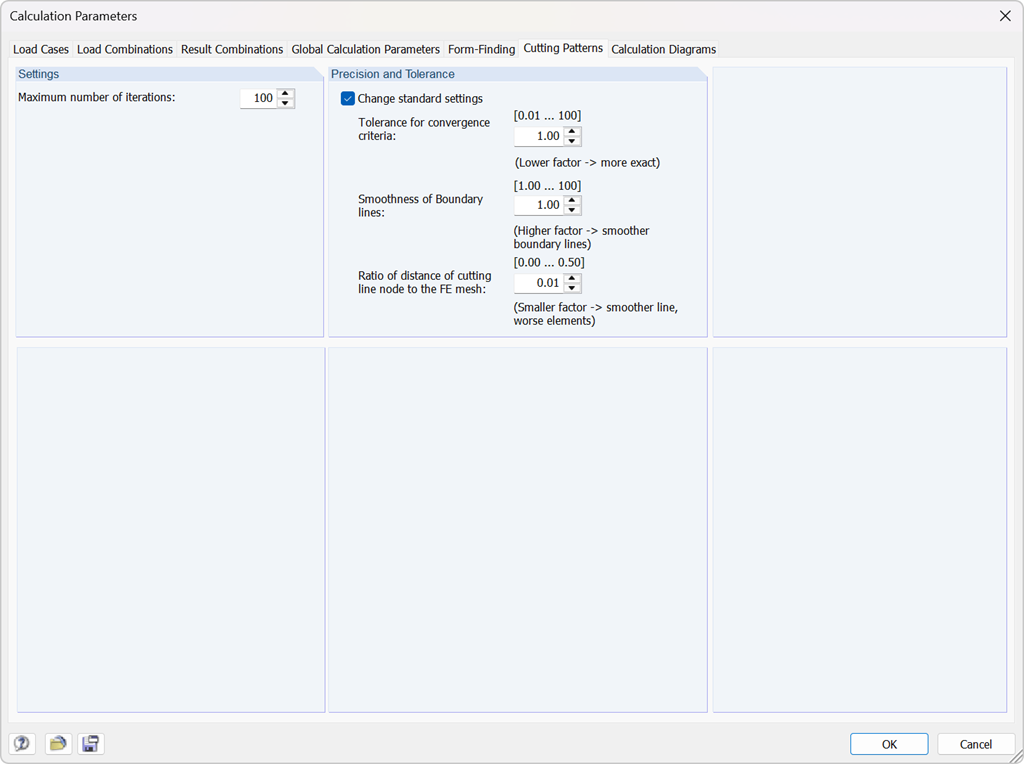

RF-CUTTING-PATTERN | 计算

在非线性计算中采用由所选裁剪式样中的平面、屈曲、单曲面或双曲面组成的真实网格几何形状，并按照最小化畸变能进行展平，假设定义的材料行为。

简而言之，该方法试图在压力机中压缩网格几何形状（假设为无摩擦接触），并寻找使组件平面内压扁产生的应力在平面内处于平衡状态的状态。 这样可以实现最小能量和最佳裁剪式样精度。 考虑了经向和纬向以及边界线的补偿。 然后，将在边界线上定义的裕量应用于生成的平面几何形状。

性能特点：

  • 最大限度地减少展平过程中的畸变能，以获得非常精确的裁剪式样
  • 几乎适用于所有的网格排列方式
  • 识别相邻的裁剪式样定义以保持相同的长度
  • 主计算的网格划分

RF-CUTTING-PATTERN | 结果输出

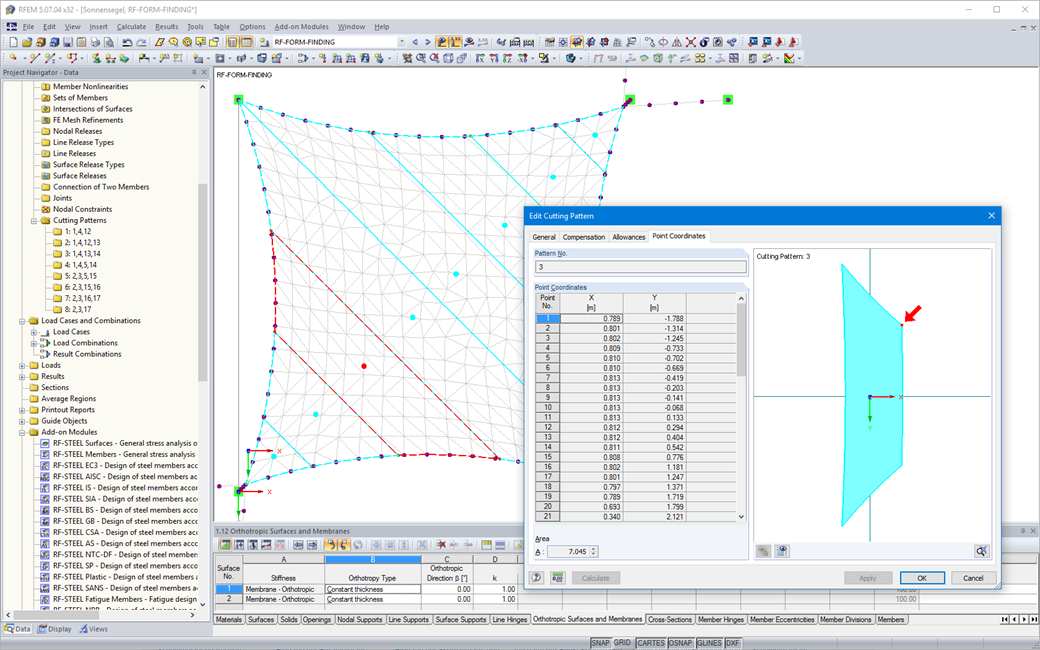

计算完成后，在裁剪式样对话框中会出现“点坐标”选项卡。 在该选项卡中，结果以表格的形式显示，坐标和图形窗口中的面。 坐标表中显示了展平后的每个网格节点相对于裁剪式样重心的新坐标。 此外，在图形窗口中显示的是重心坐标系的裁剪式样。 当选择表格单元格时，图形中会显示相应的节点和一个箭头。 此外，在节点表格下方还会显示裁剪式样的区域。

在 RFEM 的荷载工况 RF‑CUTTING‑PATTERN 中会显示每个图案的标准应力/应变结果。
性能特点：

  • 以表格形式显示结果，包括有关裁剪式样的信息
  • 与图形相关的智能表格
  • DXF 文件中展平几何的结果
  • 展平后输出应变，用于评估裁剪式样
  • 用于结构评估的展平后的应变结果
