RFEM 5-Zusatzmodul
RF-ZUSCHNITT

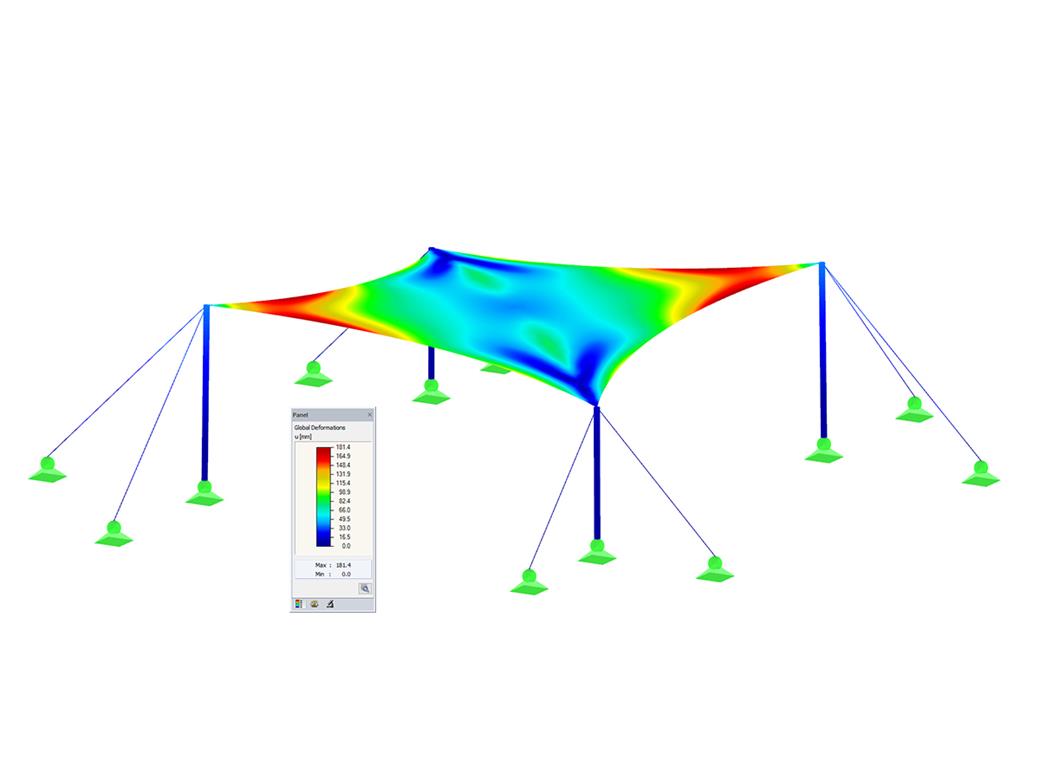

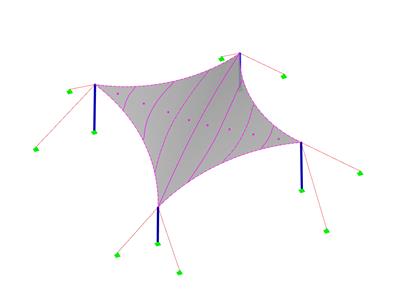

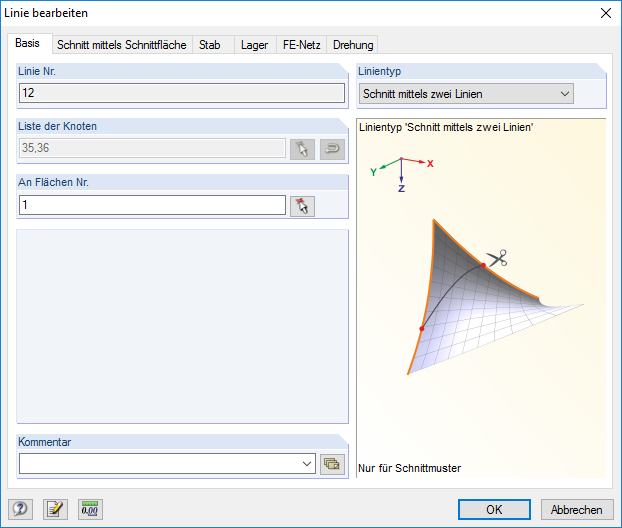

RF-ZUSCHNITT wird zunächst in dem Optionsregister in den Basisangaben einer beliebigen RFEM-Position aktiviert. Diese Aktivierung bewirkt, dass im Zweig Modelldaten ein neues Objekt „Schnittmuster“ dargestellt wird. Ist die Aufteilung der Membranflächen in der Grundposition für den Zuschnitt zu groß, kann die Fläche über Schnittlinien (Linien mit dem Typ „Schnitt mittels zwei Linien“ oder „Schnitt mittels Schnittfläche“) in entsprechende Teilstreifen zerlegt werden.

Im Nachgang definiert man mittels dem Objekt „Schnittmuster“ für jedes Schnittmuster einen eigenen Eingabesatz. In diesem Eingabesatz werden die Begrenzungslinien, Kompensation und Randzugaben eingestellt.

Arbeitsschritte:

• Erstellung von Schnittlinien
• Mustererstellung durch Selektion der Begrenzungslinien oder mittels halbautomatischer Generierung
• Freie Wahl der Kett- und Schussfadenausrichtung über Winkeleingabe
• Aufbringen der Kompensationswerte
• Optionale Definition verschiedener Kompensationen für die Begrenzungslinien
• Unterschiedliche Zuschläge (Schweißnaht, Randlinie)
• Vorläufige Darstellung des Schnittmusters in dem seitlichen Grafikfenster ohne die nichtlineare Hauptberechnung zu starten

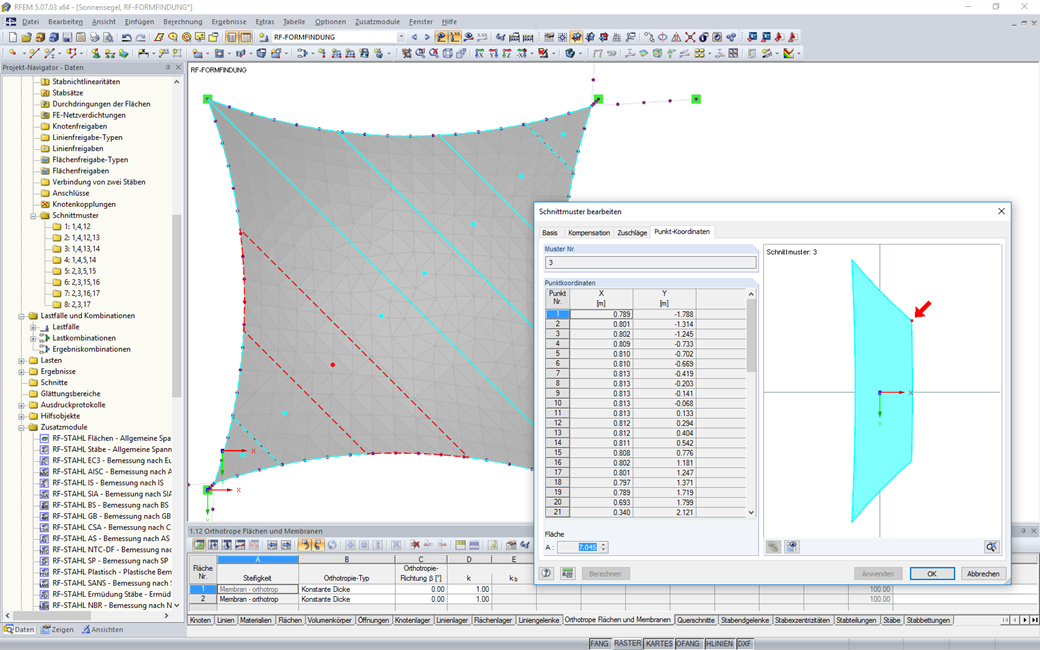

Nach der Berechnung wird das Register „Punkt Koordinaten“ in dem Schnittmuster dargestellt. In diesem Register wird das Ergebnis in Form einer Koordinatentabelle und als Fläche in Grafikfenster dargestellt. Die Koordinatentabelle gibt für jeden Netzknoten die neuen geebneten Koordinaten bezogen auf den Schwerpunkt des Schnittmusters an. Gleichzeitig wird das Schnittmuster mit Koordinatensystem im Schwerpunkt in einem Grafikfenster dargestellt. Die selektierte Knotentabellenzeile wird mit einem Hinweispfeil Grafikfenster angezeigt. Zusätzlich wird unter der Knotentabelle die Fläche des Schnittmusters angegeben.

Des Weiteren werden im RF-ZUSCHNITT-Lastfall im RFEM-Fenster die Standardergebnisse wie Spannungen und Verzerrungen dargestellt.
Features:

• Tabellenausgabe der Zuschnitt-Informationen
• Intelligente Tabelle mit Bezug zur Grafik
• Export der geebneten Geometrie in eine DXF-Datei
• Ausgabe von Verzerrungen nach der Ebnung für die Beurteilung der Zuschnitte
• Ausgabe der Ergebnisse im globalen Ausdruckprotokoll
