RFEM 5-Zusatzmodule - Membranbau und Textilbau

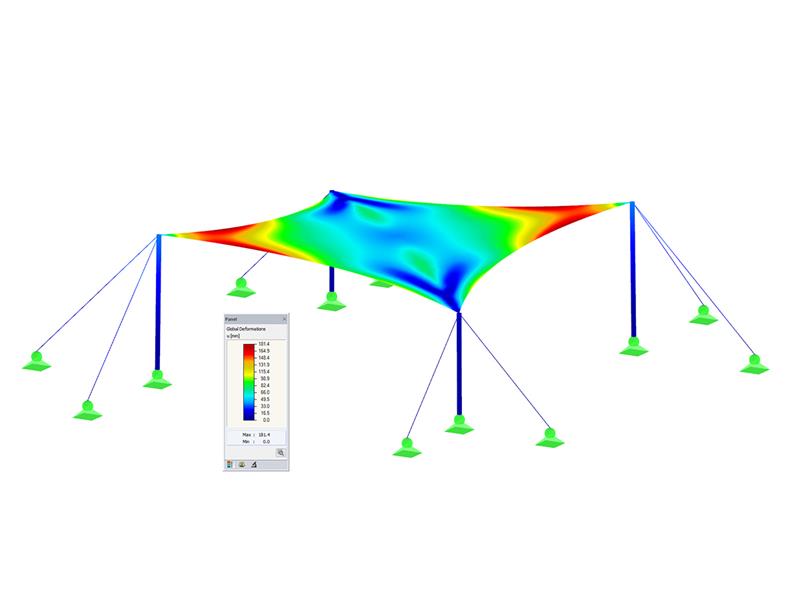

Membran- und Seil-Tragwerke zu berechnen ist mit der Dlubal-Statiksoftware kein Problem mehr. Nutzen Sie RFEM 5 zur Formfindung und für die statische Berechnung und Zuschnittsermittlung. Die Berechnung erfolgt nach der Theorie der großen Verformungen (Theorie III. Ordnung). RFEM berücksichtigt bei der Ermittlung der Zuschnittsmuster zudem benutzerdefinierte Schnittlinien und Kompensations-Maße.
.png?mw=800&hash=60584fc5dc68369300a62c5e9a0ba51499259e50)
RFEM 5-Zusatzmodul RF-FORMFINDUNG
Das Modul RF-FORMFINDUNG sucht die Form von zug- bzw. druckbelasteten Stab- und Flächenmodellen. Die Form wird dabei über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen ermittelt.
Die neue vorgespannte Form wird anschließend als Anfangszustand für die statische Berechnung verwendet. Mit Hilfe des Zusatzmodules RF-ZUSCHNITT lassen sich für Membrankonstruktionen die Schnittmuster ermitteln.
RFEM 5-Zusatzmodul RF-ZUSCHNITT
Das Modul RF-ZUSCHNITT errechnet und organisiert Schnittmuster für Membrankonstruktionen. Die Randbedingungen der Zuschnittmuster auf der gekrümmten Geometrie werden über die Randlinien und unabhängige ebene oder geodätische Schnittlinien erfasst. Der Ebnungsprozess erfolgt über die Theorie der minimalen Energie.
Für jedes Schnittmuster kann die Kompensation in Kett- und Schussrichtung angewendet werden. Es besteht die Möglichkeit, einen bestimmten Kompensationswert für jede Begrenzungslinie sowie Überlappungen für den Fertigungsprozess festzulegen.
RFEM 5-Zusatzmodul RF-MAT NL
Das Zusatzmodul RF-MAT NL ermöglicht die Berücksichtigung von nichtlinearem Materialverhalten in RFEM 5.

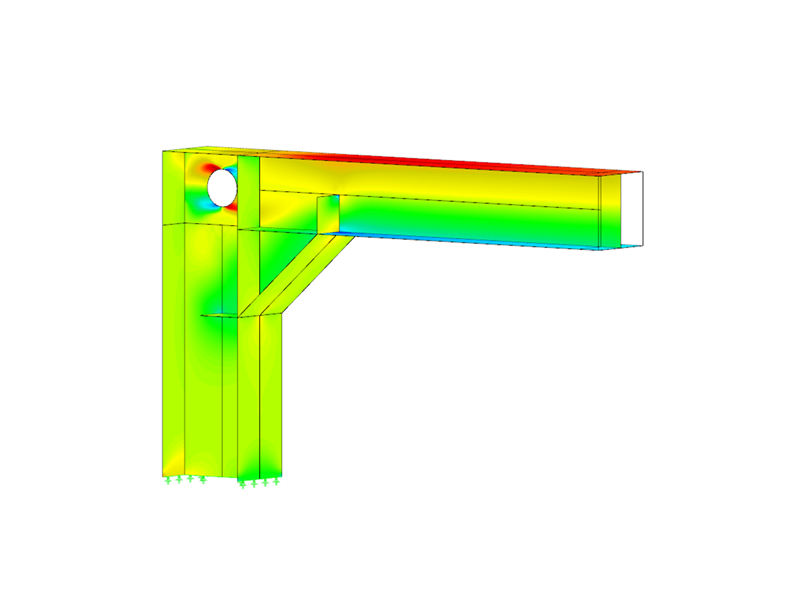

Es besteht die Option zur Kopplung von Flächen mit dem Steifigkeitstypen „Membran“ und „Membran-Orthotrop“ mit den Materialmodellen „Isotrop nichtlinear elastisch 2D/3D“ und „Isotrop plastisch 2D/3D“ (Zusatzmodul RF-MAT-NL erforderlich). Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.
