Modules additionnels RFEM 5 - Structures à membrane tendue

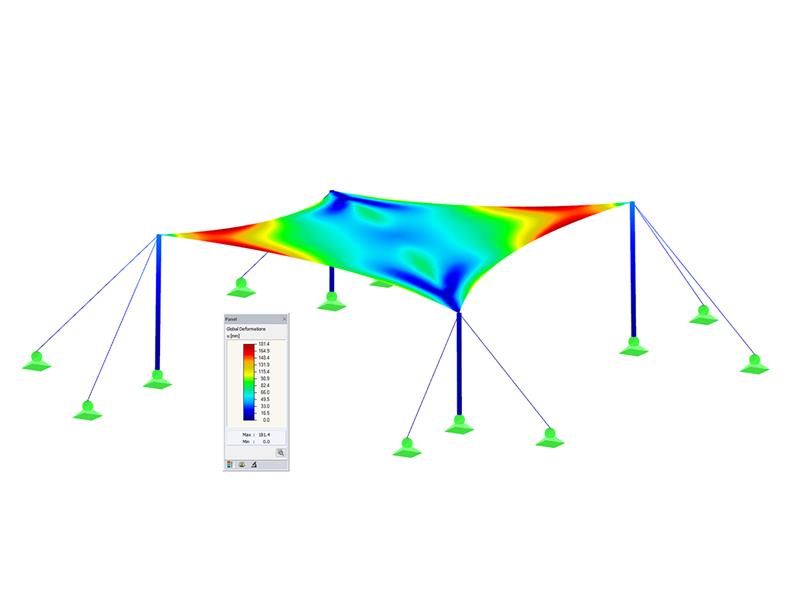

Le calcul des structures à membrane et à câble n'est plus un problème avec le logiciel de calcul de structure Dlubal. Utilisez RFEM 5 pour la recherche de forme, le calcul de structure et la détermination de patrons de coupe. Les calculs sont réalisés selon l'analyse des grandes déformations. Lors de la détermination des patrons de coupe, RFEM prend également en compte les lignes d'intersection et les cotes de compensation définies par l'utilisateur.
.png?mw=800&hash=60584fc5dc68369300a62c5e9a0ba51499259e50)
Module additionnel RF-FORM-FINDING de RFEM 5
Le module additionnel RF-FORM-FINDING recherche la forme des modèles de barre et de surface soumis à une traction ou une compression. Chaque forme est calculée à partir de l'équilibre entre les contraintes surfaciques (précontraintes et charges supplémentaires telles que le poids propre, la compression, etc.) et les conditions aux limites admissibles.
La nouvelle forme en précontrainte est ensuite utilisée comme état initial pour d'autres calculs de structures. Le module additionnel RF-CUTTING-PATTERN permet de déterminer des patrons de coupe pour les structures à membrane.
Module additionnel RF-CUTTING-PATTERN pour RFEM 5
Le module additionnel RF-CUTTING-PATTERN calcule et organise les patrons de coupe pour les structures à membrane. Les conditions aux limites des patrons de coupe pour les surfaces courbes sont définies par des lignes de contour, des lignes de coupe planes ou géodésiques indépendantes. La mise à plat des formes est effectuée selon la méthode de l'énergie potentielle minimale.
Pour chaque patron de coupe, il est possible d'appliquer la compensation dans les directions de gauchissement et de trame. Vous pouvez définir une valeur de compensation spécifique pour chaque ligne de contour ainsi que des chevauchements pour le processus de fabrication.
Module additionnel RF-MAT NL de RFEM 5

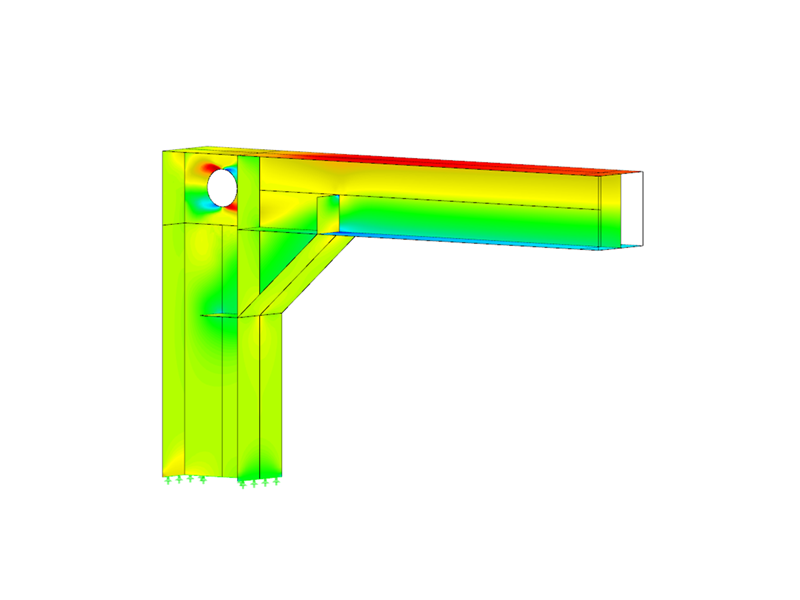

Le module additionnel RF-MAT NL vous permet de considérer le comportement non linéaire des matériaux dans RFEM 5.
Il est possible de coupler des surfaces avec les types de rigidité « Membrane » et « Membrane orthotrope » avec les modèles de matériau « Isotrope élastique non linéaire 2D/3D » et « Isotrope plastique 2D/3D » (le module additionnel RF-MAT-NL est requis ). Cette fonctionnalité permet de simuler par exemple le comportement non linéaire d'un film ETFE.
