Moduli aggiuntivi di RFEM 5 - Tensostrutture a membrana
Il calcolo delle strutture a membrana e funi non è più un problema quando si utilizza il software di analisi strutturale Dlubal. Utilizza RFEM 5 per il form-finding, nonché per l'analisi strutturale e la determinazione dei modelli di taglio. Il calcolo è eseguito secondo l'analisi a grandi spostamenti. Quando si determinano gli schemi di taglio, RFEM considera anche le linee di intersezione definite dall'utente e le dimensioni di compensazione.
.png?mw=800&hash=60584fc5dc68369300a62c5e9a0ba51499259e50)

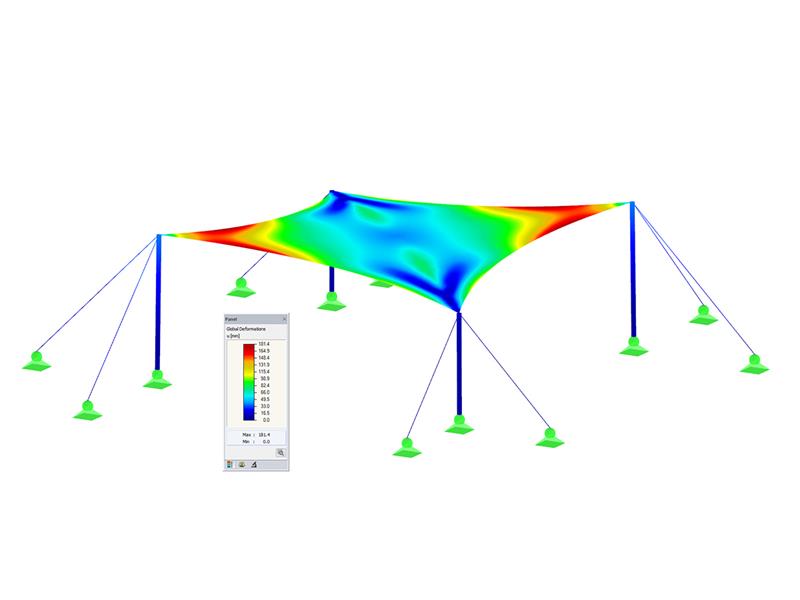

Modulo aggiuntivo RFEM 5 RF-FORM-FINDING
Il modulo aggiuntivo RF-FORM-FINDING cerca la forma di modelli di aste e superfici soggetti a trazione o compressione. La forma è calcolata dall'equilibrio tra la tensione della superficie (precompressione e carico aggiuntivo come peso proprio, pressione, ecc.) e condizioni di contorno geometriche o naturali .
La nuova forma precompressa viene quindi utilizzata come stato iniziale per l'analisi strutturale. Il modulo aggiuntivo RF-CUTTING-PATTERN consente di determinare gli schemi di taglio per le strutture a membrana.
Modulo aggiuntivo RF-CUTTING-PATTERN per RFEM 5
Il modulo aggiuntivo RF-CUTTING-PATTERN calcola e organizza lo schema di taglio per le strutture a membrana. Le condizioni al contorno degli schemi di taglio sulla geometria curva sono determinati mediante linee di contorno linee di taglio o da linee di taglio geodetiche indipendenti o planari. Il processo di appiattimento viene eseguito secondo la teoria della minima energia.
Per ogni schema di taglio, è possibile applicare la compensazione nelle direzioni di ordito e di trama. È possibile definire un valore di compensazione specifico per ogni linea di contorno e le sovrapposizioni per il processo di produzione.

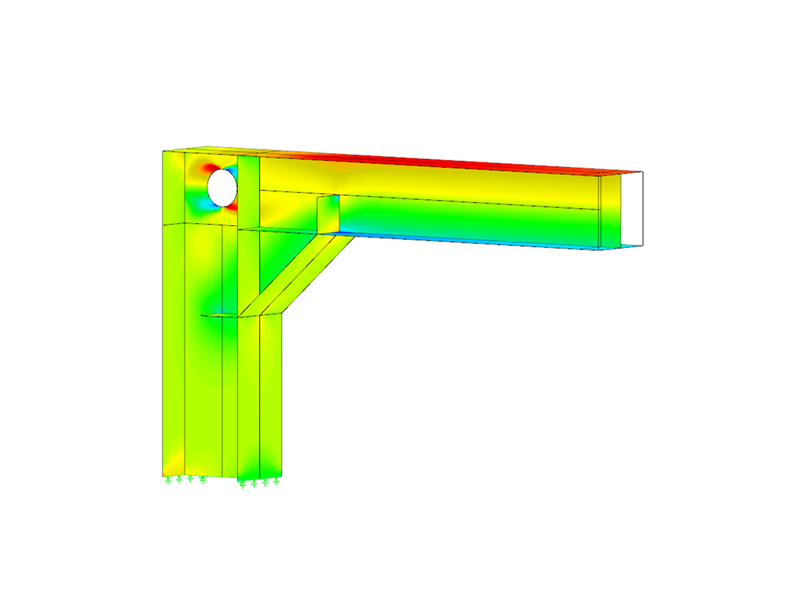

Modulo aggiuntivo RFEM 5 RF-MAT NL
Il modulo aggiuntivo RF-MAT NL consente di considerare il comportamento non lineare del materiale in RFEM 5.
C'è un'opzione per accoppiare le superfici con i tipi di rigidezza "Membrana" e "Membrana ortotropa" con i modelli di materiale "Isotropo elastico non lineare 2D/3D" e "Isotropo plastico 2D/3D" (modulo aggiuntivo RF-MAT-NL richiesto ). Questa funzionalità consente, ad esempio, la simulazione del comportamento della deformazione non lineare delle lamine di ETFE.
