Module additionnel pour RFEM 5
RF-FORM-FINDING

• Recherche de forme pour :

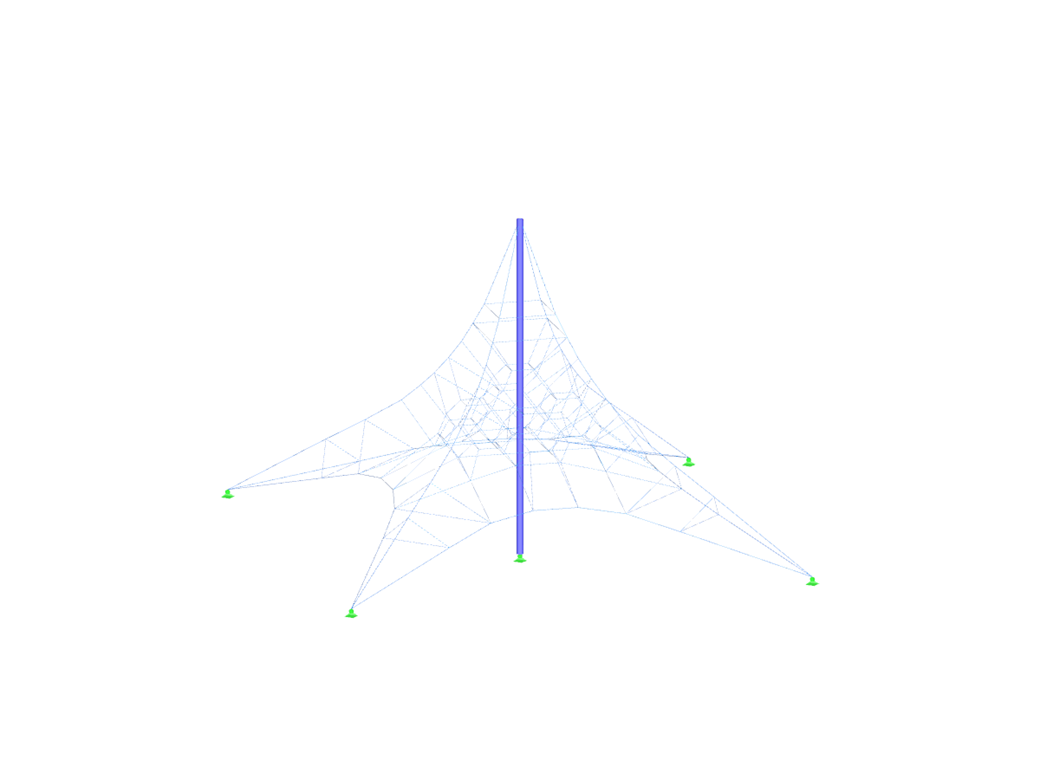

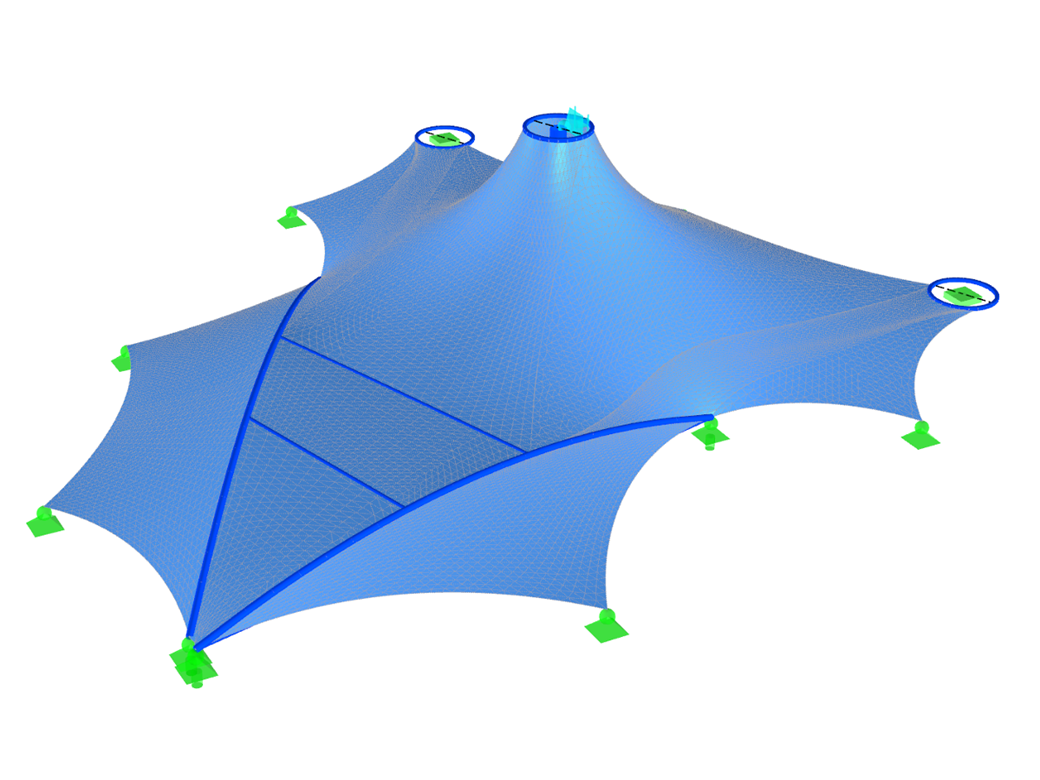

  • Structures à membrane tendue et à câbles
  • Coques et éléments filaires en compression
  • Structures sollicitées en traction et en compression
• Considération des solides gazeux entre les surfaces
• Interaction avec la structure porteuse (calcul de la sous-structure selon diverses normes)
• Définition des membranes comme éléments 2D et des câbles comme éléments 1D
• Définition de différentes conditions de précontrainte des surfaces (membranes et coques)
• Définition des forces ou des exigences géométriques pour les barres (câbles et poutres)
• Considération de toutes les charges (poids propre, pression interne, etc.) dans la recherche de forme
• Définition des appuis temporaires pour la recherche de forme
• Recherche de forme préliminaire automatique des surfaces de membrane ({%/#/fr/support-et-formation/support/faq/003179 plus d'informations...]])
• Définition d'un matériau isotrope ou orthotrope pour le calcul de structure
• Définition de charges polygonales libres (en option)
• Transformation de la forme trouvée en éléments de surface NURBS
• Possibilité de recherche de forme combinée avec la recherche de forme préliminaire

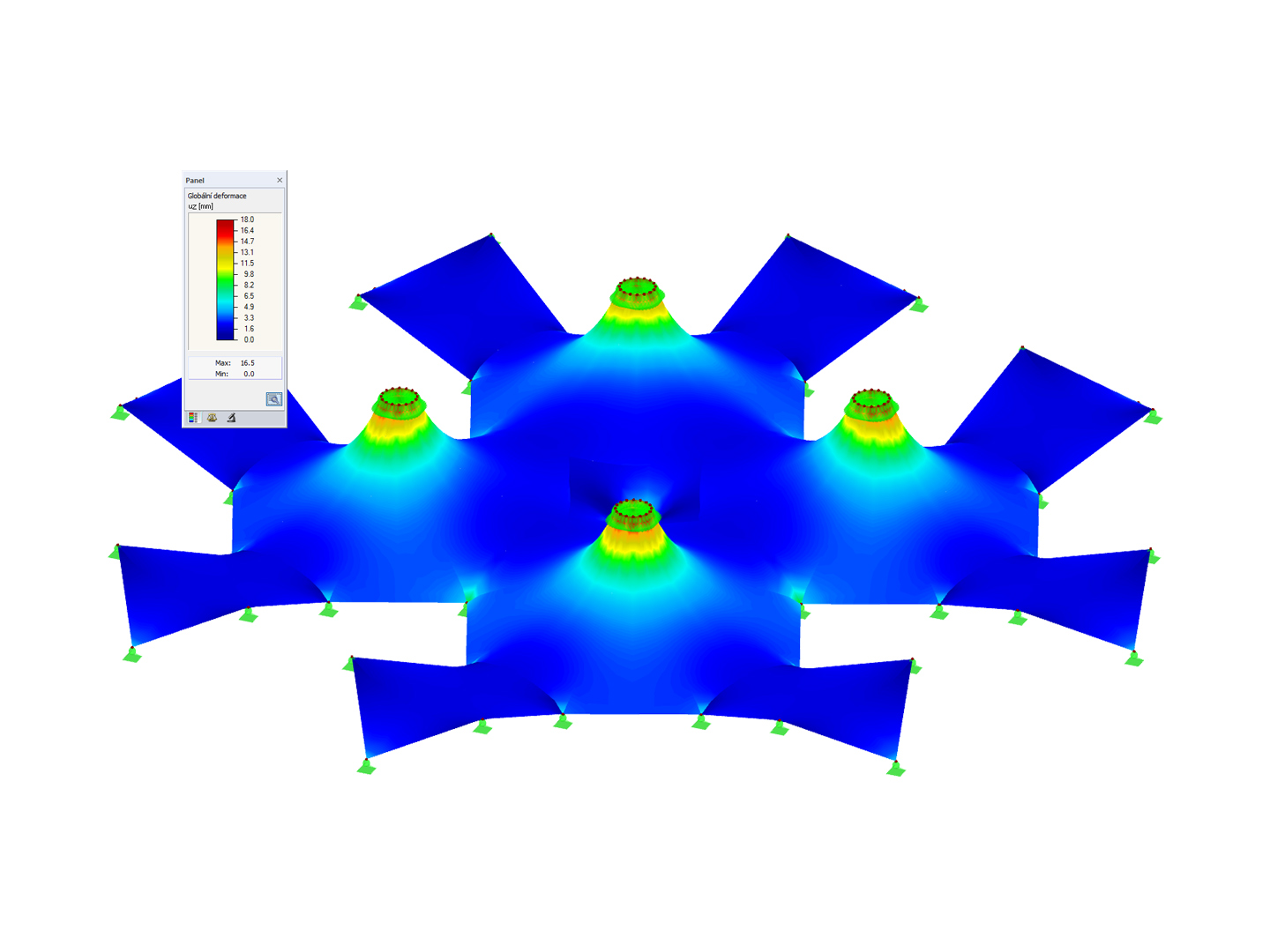

• Affichage graphique de la nouvelle forme avec un code couleur pour les coordonnées et inclinaisons
• Documentation complète des notes de calcul intégralement des captures prédéfinies par l'utilisateur pour interprétation aisée des résultats
• Exportation du maillage EF sous forme de fichier DXF ou Excel

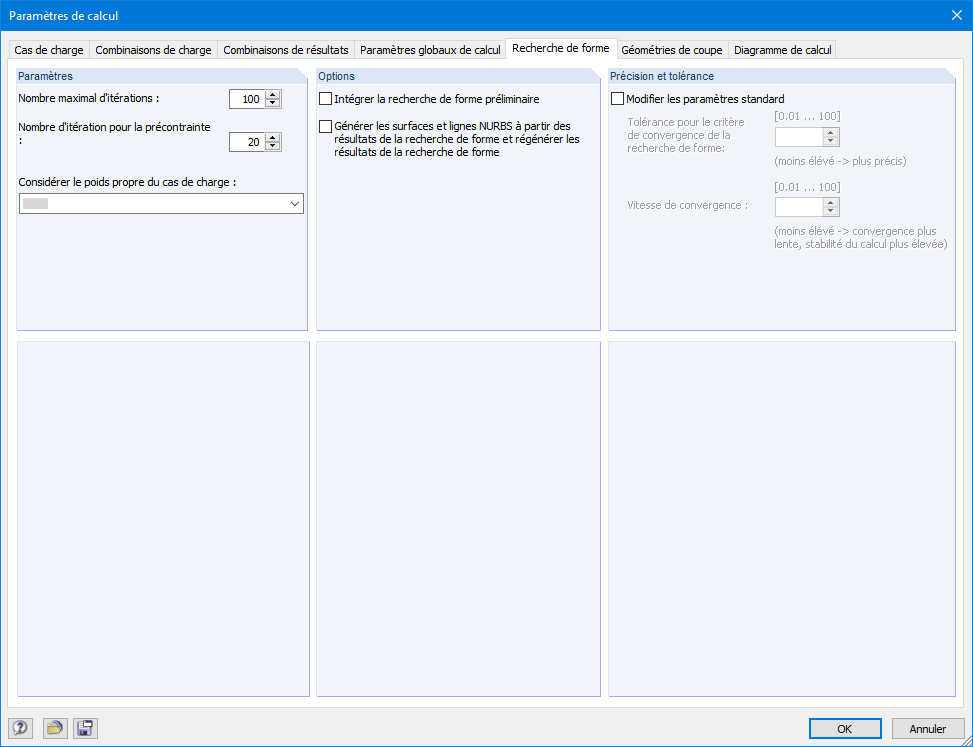

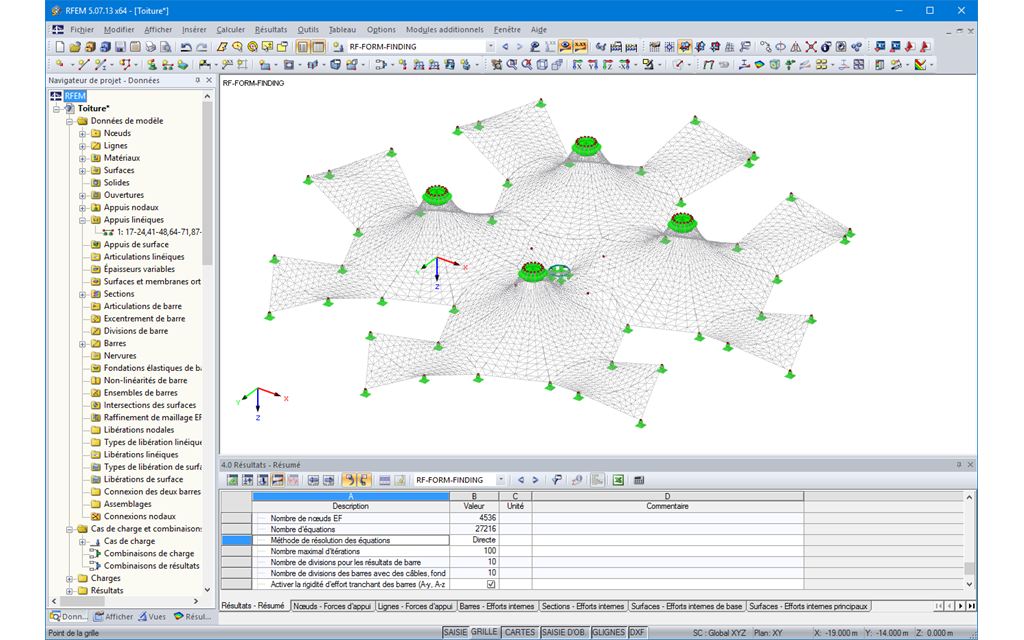

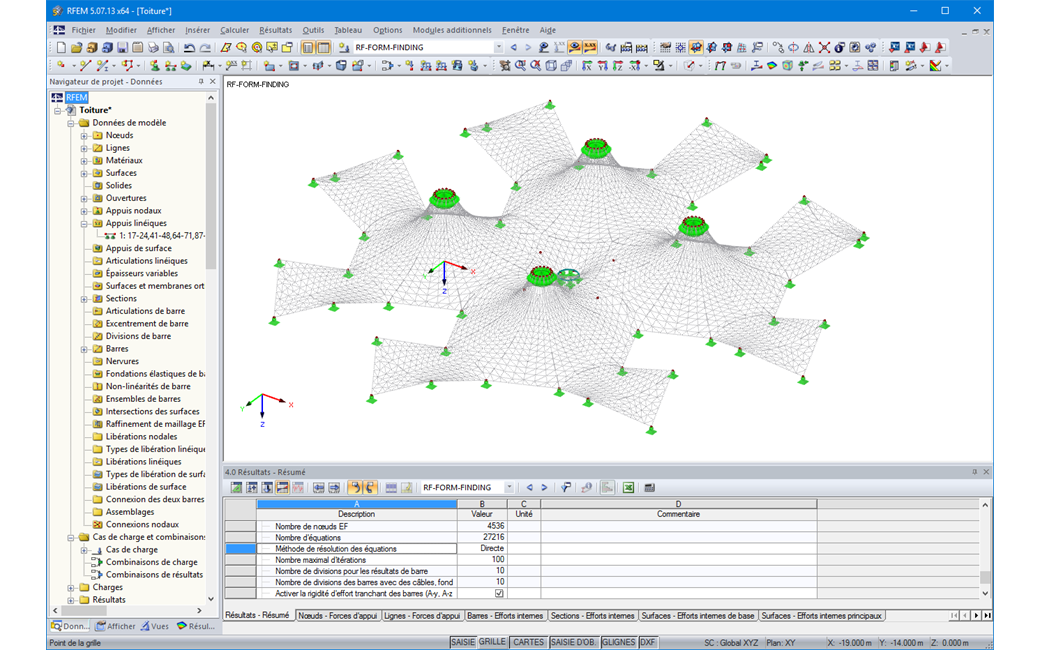

Le programme effectue une recherche de forme sur le modèle global au démarrage du calcul. Le calcul prend en compte l'interaction entre les éléments de la recherche de forme (membranes, câbles, etc.) et la structure porteuse.

Le processus de recherche de forme est effectué de manière itérative comme une analyse non linéaire spéciale, inspirée de la méthode URS (Updated Reference Strategy) du Professeur Bletzinger et du Professeur Ramm. On obtient ainsi des formes en équilibre en considérant la précontrainte définie.

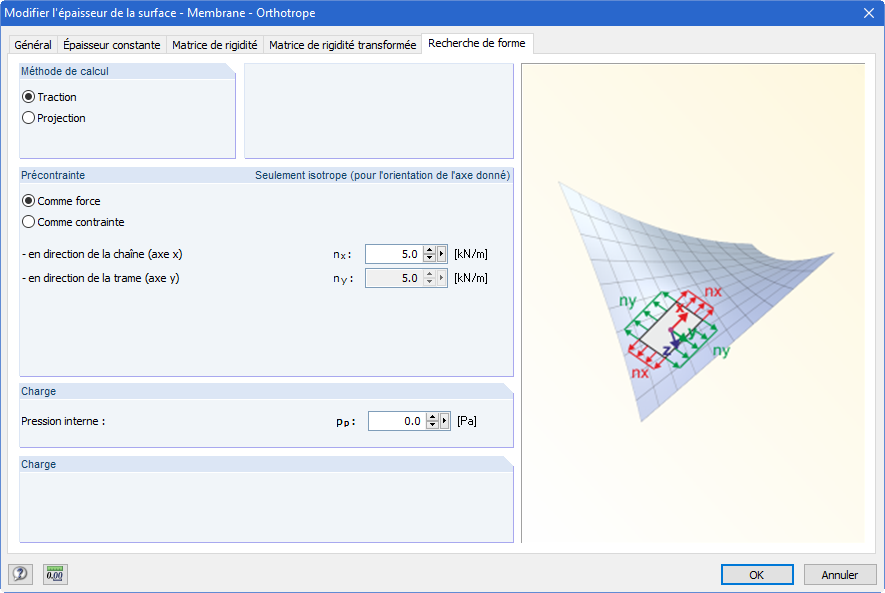

Cette option vous permet en outre de considérer les charges individuelles telles que le poids propre ou la pression interne pour les modèles pneumatiques dans la recherche de forme. Les précontraintes des surfaces (des membranes, par exemple) peuvent être définies de deux manières :

• Méthode standard : définition de la précontrainte requise dans une surface
• Méthode de projection : définition de la précontrainte requise dans une projection de surface, stabilisation notamment pour les formes coniques
