Přídavný modul pro RFEM 5
RF-FORM-FINDING

Přídavný modul RF-FORM-FINDING hledá tvar prutových a plošných modelů zatížených tahem či tlakem. Tento tvar je dán rovnováhou mezi povrchovým napětím (zadané předpětí a přídavné zatížení jako vlastní tíha, tlak atd.) a danými okrajovými podmínkami.

Nový předpjatý tvar se pak použije jako počáteční stav pro statickou analýzu. Pomocí přídavného modulu RF-CUTTING-PATTERN můžete stanovit střihové vzory membránových konstrukcí.

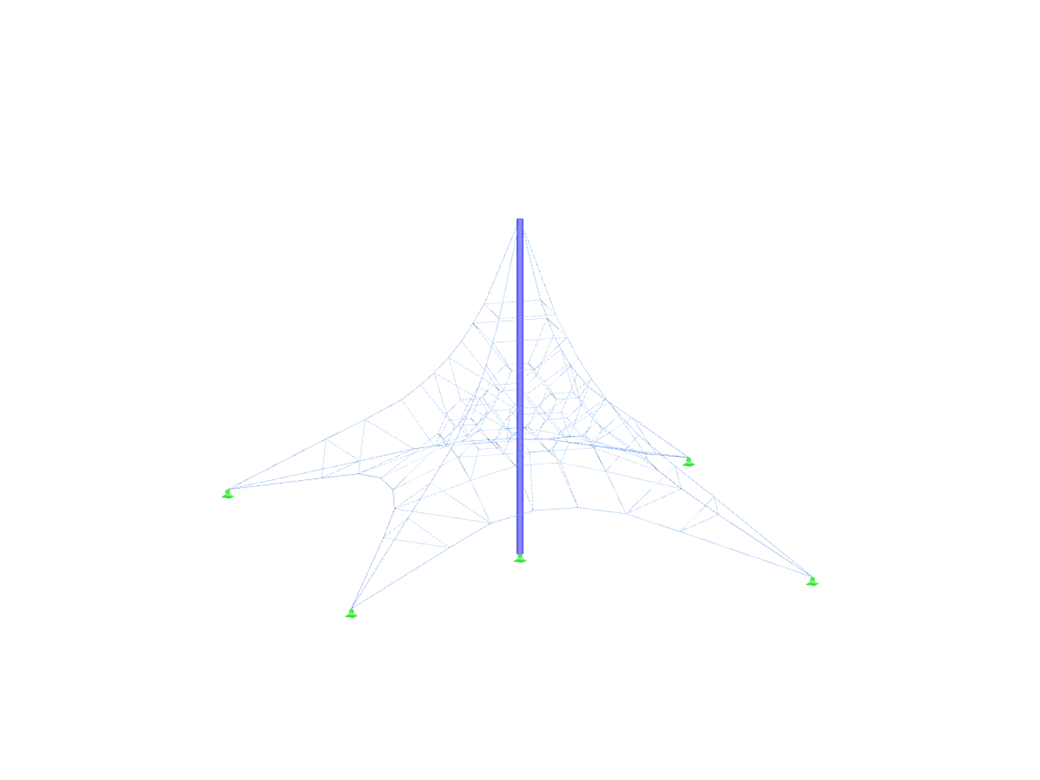

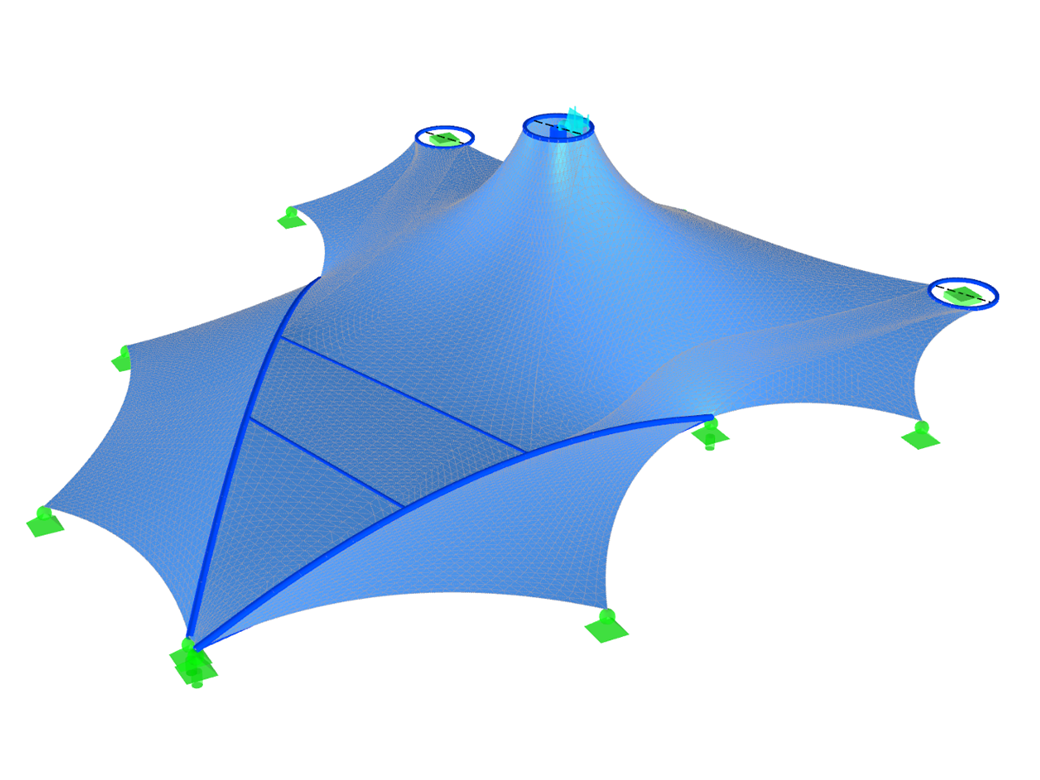

Form-finding membránových, lanových, skořepinových a nosníkových konstrukcí

Celkový počet: 4

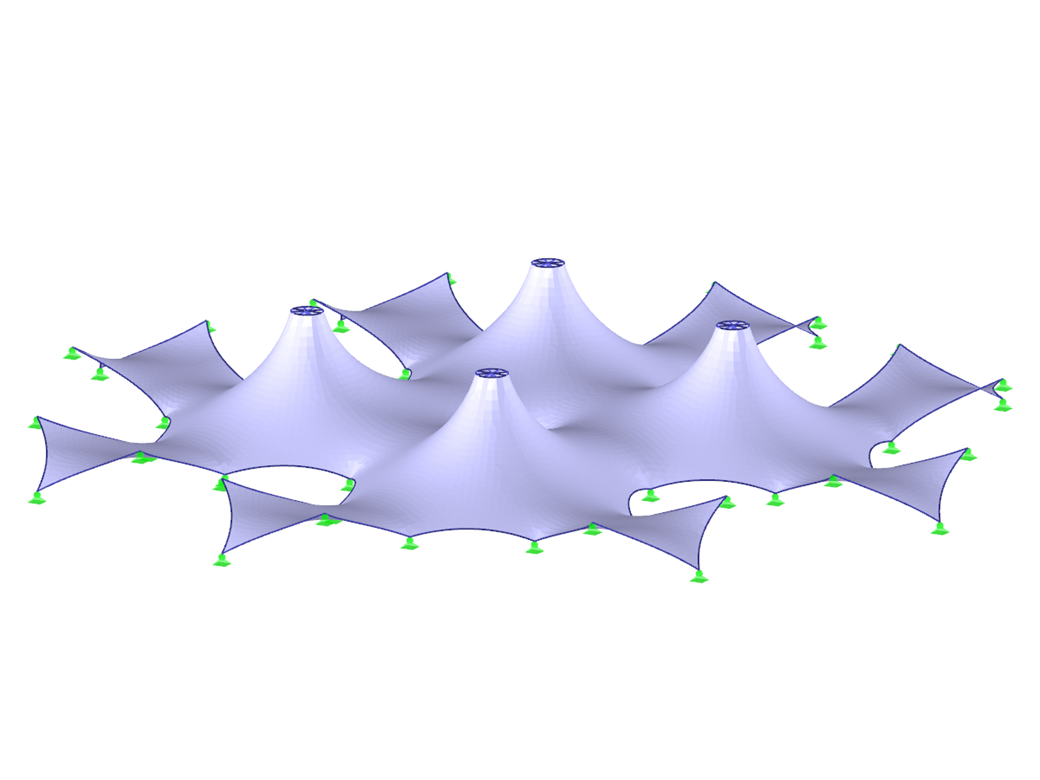

Přídavný modul RF-FORM-FINDING pro RFEM | form-finding membránových a lanových konstrukcí

RF-FORM-FINDING | Základní vlastnosti

Hledání tvaru (form-finding):
- membránových a lanových konstrukcí namáhaných tahem
- plošných a prutových konstrukcí namáhaných tlakem
- konstrukcí namáhaných tahem a tlakem
Zohlednění vrstvy plynu mezi plochami
Interakce s nosnou konstrukcí (posouzení spodní konstrukce podle různých norem)
Plochy jako 2D prvky a pruty jako 1D prvky
Zadání různých podmínek předpětí pro plochy (membrány a skořepiny)
Zadání sil nebo geometrických požadavků pro pruty (lana a nosníky)
Zohlednění veškerých zatížení (vlastní tíhy, vnitřního tlaku a podobně) při procesu hledání tvaru
Zadání dočasných podpor pro průběh hledání tvaru
Automatický předběžný form-finding membránových ploch ({%/#/cs/support-and-learning/support/faq/003179 více informací...]])
Zadání izotropního nebo ortotropního materiálu pro statický výpočet
Možnost zadání volných polygonových zatížení
Transformace nalezeného tvaru na plošné prvky NURBS
Možnost kombinovaného hledání tvaru a integrace předběžného procesu form‑finding
Grafické vyhodnocení nového tvaru pomocí barevných souřadnic a sklonu osnovy
Kompletní dokumentace výpočtu s uživatelsky definovanými adaptivními obrázky vyhodnocení
Možnost exportovat síť konečných prvků jako .dxf soubor nebo do aplikace MS Excel

RF-FORM-FINDING | Údaje

Funkce hledání tvaru (form‑finding) se aktivuje v záložce Možnosti dialogu Základní údaje. Předpětí (nebo geometrické požadavky u prutů) lze zadat v parametrech ploch a prutů. Proces form-finding (hledání tvaru) se spustí po zahájení výpočtu zatěžovacího stavu RF-FORM-FINDING.

Vstupní údaje se zadávají v následujících krocích:

Vytvoření modelu v programu RFEM (zadání ploch, prutů, lan, podpor, materiálu a dalších dat)
Nastavení požadovaného předpětí u membrány a sil nebo délky/průvěsu u prutů (například lano)
Možnost zohlednění dalších zatížení pro form-finding ve speciálních zatěžovacích stavech (vlastní tíha, přetlak, tíha ocelových uzlů)
Zadání zatížení a kombinací zatížení pro následný statický výpočet

RF-FORM-FINDING | Nelineární výpočet

Po spuštění výpočtu se spustí proces form-finding (hledání tvaru) na celé konstrukci. Při výpočtu se zohledňuje interakce mezi prvky s nalezeným tvarem (membrány, lana a podobně) a mezi nosnou konstrukcí.

Proces form-finding probíhá iterativně jako speciální nelineární analýza inspirovaná metodou URS (Updated Reference Strategy) profesorů Bletzingera a Ramma. Tímto způsobem se stanoví rovnovážné tvary se zohledněním zadaného předpětí.

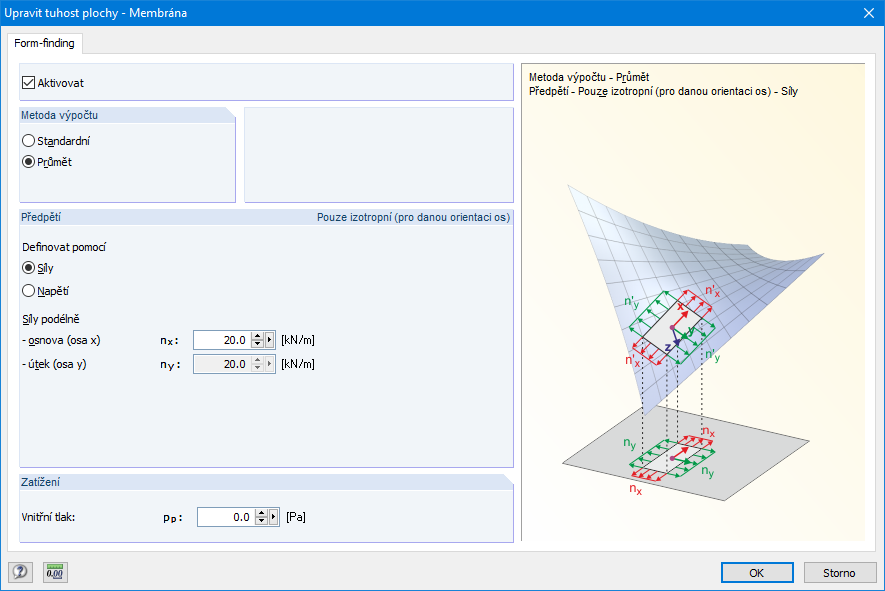

Dále tato metoda umožňuje při procesu hledání tvaru zohlednit jednotlivá zatížení, jako je vlastní tíha nebo vnitřní tlak pneumatických membrán. Předpětí u ploch (například u membrán) lze definovat dvěma různými způsoby:

Standardní metoda - stanovení požadovaného předpětí plochy
Průmětová metoda - stanovení požadovaného předpětí na průmětu plochy, stabilizace obzvláště kuželových tvarů

RF-FORM-FINDING | Výsledky

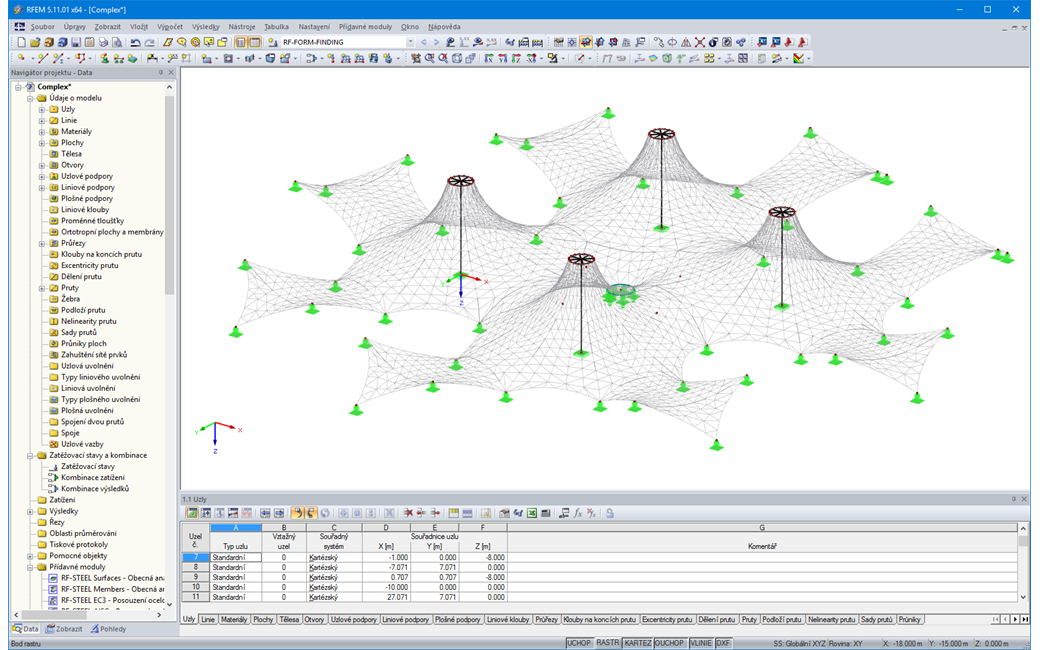

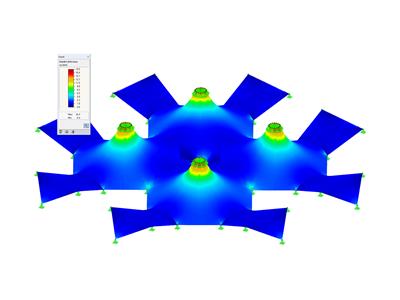

Výsledkem procesu form-findingu je nový tvar a příslušné vnitřní síly. V případě RF-FORM-FINDING lze zobrazit obvyklé výsledky, jako jsou deformace, síly, napětí a další.

Tento předpjatý tvar je k dispozici jako počáteční stav pro všechny ostatní zatěžovací stavy a kombinace ve statické analýze.

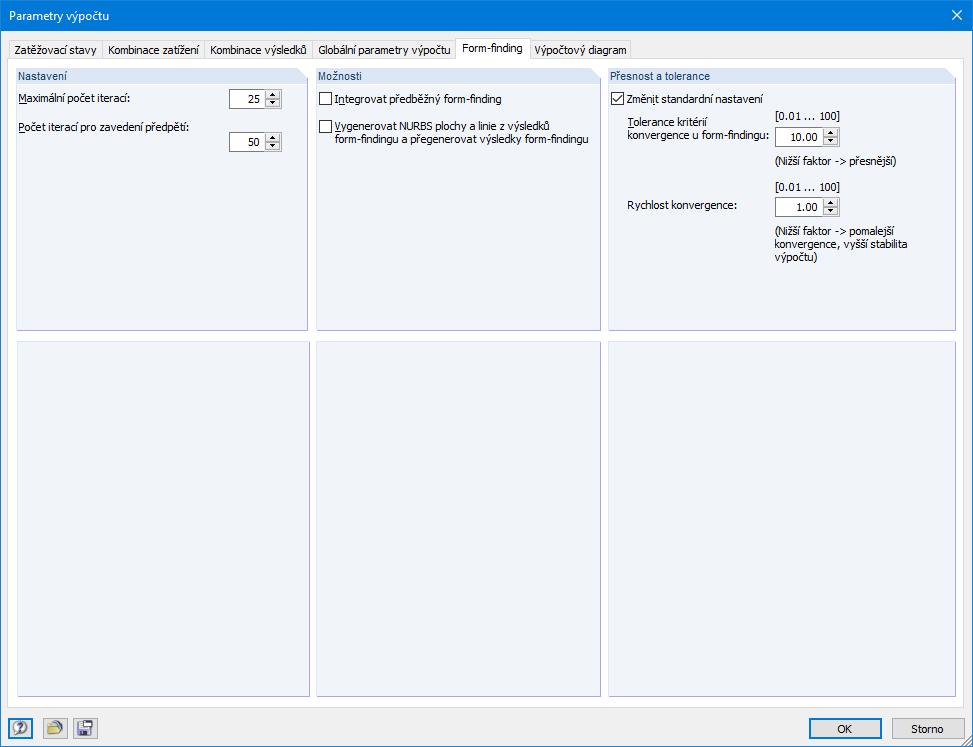

Pro snazší zadání zatěžovacích stavů lze použít NURBS transformaci (Parametry výpočtu/Form-finding). Tato funkce posune původní plochy a lana na místo po form-findingu.

Pomocí rastrových bodů ploch nebo definičních uzlů NURBS ploch lze umístit volná zatížení na vybrané části konstrukce.
