Módulo adicional para o RFEM 5
RF-FORM-FINDING

• Determinação da forma de:

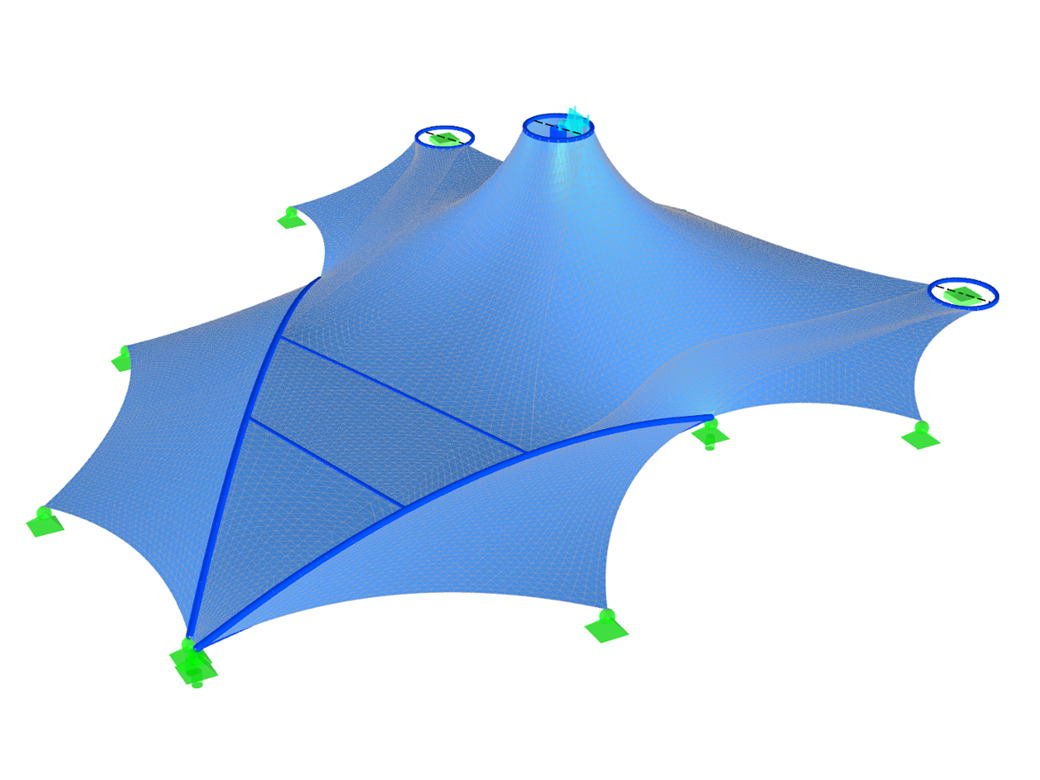

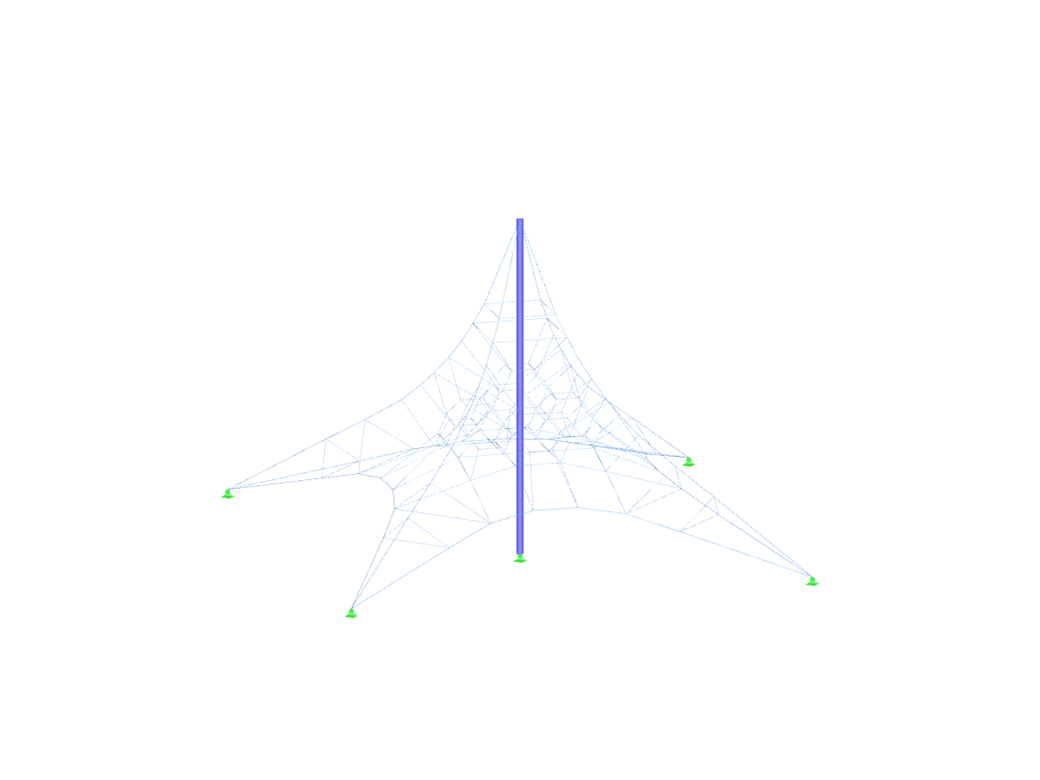

  • estruturas de membranas e cabos sujeitas a tração
  • estruturas de cascas e pórticos sujeitos a compressão
  • estruturas sujeitas a compressão e tração
• Consideração de câmaras de gás entre as superfícies
• Interação com a estrutura de apoio (dimensionamento da subestrutura de acordo com várias normas)
• Superfícies como elemento 2D e membrana como elemento 1D
• Definição de diferentes condições de pré-esforço para superfícies (membranas e cascas)
• Definição de forças ou requisitos geométricos para barras (cabos e vigas)
• Consideração de cargas individuais (peso próprio, pressão interna etc.) no processo de form-finding
• Definições de apoio temporárias para o processo de form-finding
• Determinação preliminar automática de superfícies de membrana ({%>
• Possibilidade de definir materiais isotrópicos ou ortotrópicos para análises estruturais
• Definição opcional de cargas poligonais livres
• Transformação de elementos de formas determinadas em elementos de superfície NURBS
• Possibilidade de form-finding combinado através de integração de form-finding preliminar

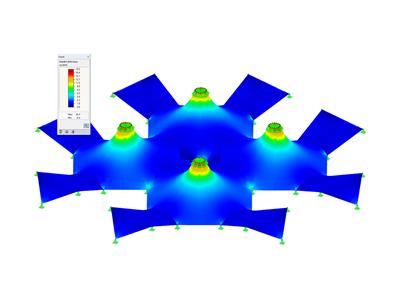

• Avaliação gráfica da nova forma utilizando desenhos coloridos de coordenadas e inclinações
• Documentação completa do cálculo com figuras de avaliação adaptáveis pelo utilizador
• Possibilidade de exportação da malha de EF como ficheiro dxf ou Excel

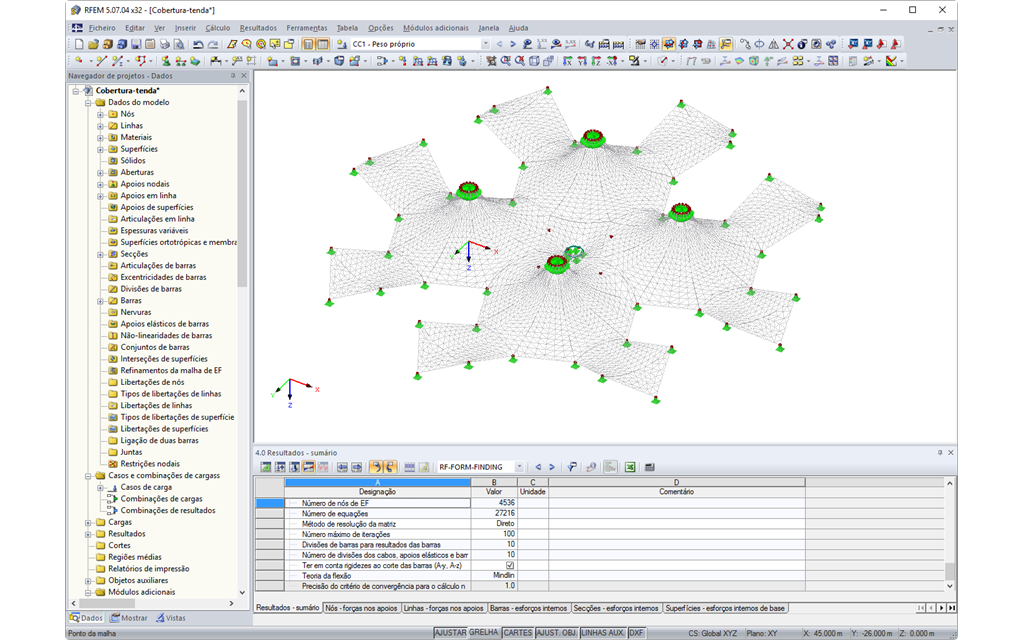

Após iniciar o cálculo, o programa efetua uma determinação da forma na estrutura completa. O cálculo considera a interação entre os elementos da forma determinada (membranas, cabos etc.) e a estrutura de apoio.

Este processo é realizado iterativamente como uma análise não linear especial, inspirado no sistema URS (Updated Reference Strategy) do Prof. Bletzinger/Prof. Ramm. Esta tecnologia caracteriza-se por as formas em equilíbrio serem obtidas considerando o pré-esforço predefinido.

Além disso, este método permite considerar cargas individuais, tais como peso próprio ou pressão interna de estruturas pneumáticas na realização do processo de determinação da forma. O pré-esforço para superfícies (por exemplo, membranas) pode ser definido através de dois métodos diferentes:

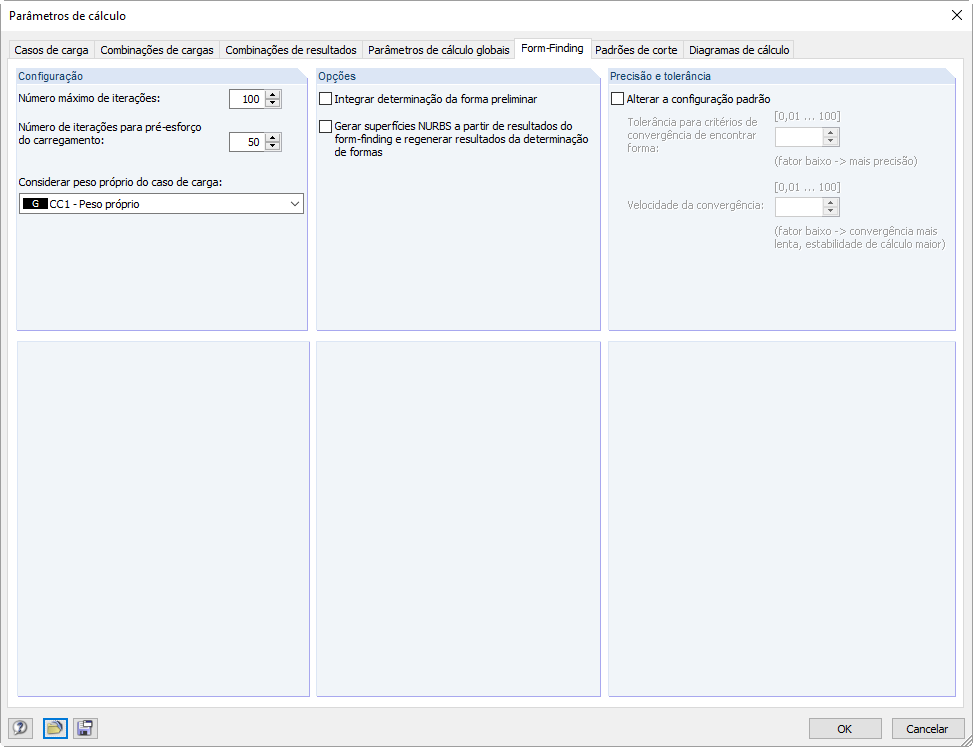

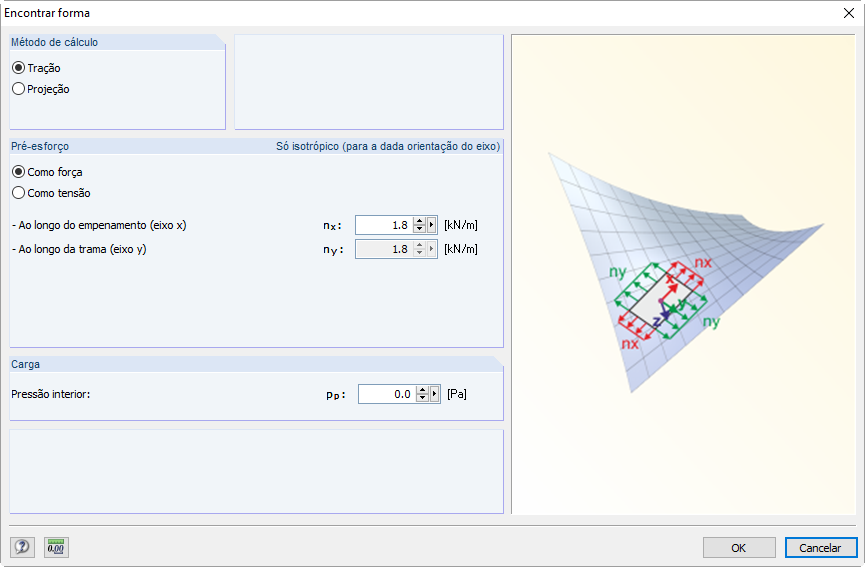

• Método padrão – prescrição de pré-esforço necessário numa superfície
• Método de projeção – prescrição de pré-esforço necessário na projeção de uma superfície, estabilização em especial para formas cónicas
