Дополнительный модуль к RFEM 5
RF-FORM-FINDING

Дополнительный модуль RF-FORM-FINDING выполняет поиск формы моделей стержней и поверхностей, подверженных растяжению или сжатию. Эта форма рассчитывается по равновесию между поверхностным напряжением (предварительное напряжение и дополнительные нагрузки, такие как собственный вес, давление и т.д.) и естественными или геометрическими граничными условиями.

Новая предварительно напряженная форма затем используется в качестве основы для дальнейших расчётов. Дополнительный модуль RF-CUTTING-PATTERN позволяет определять раскройные формы мембранных конструкций.

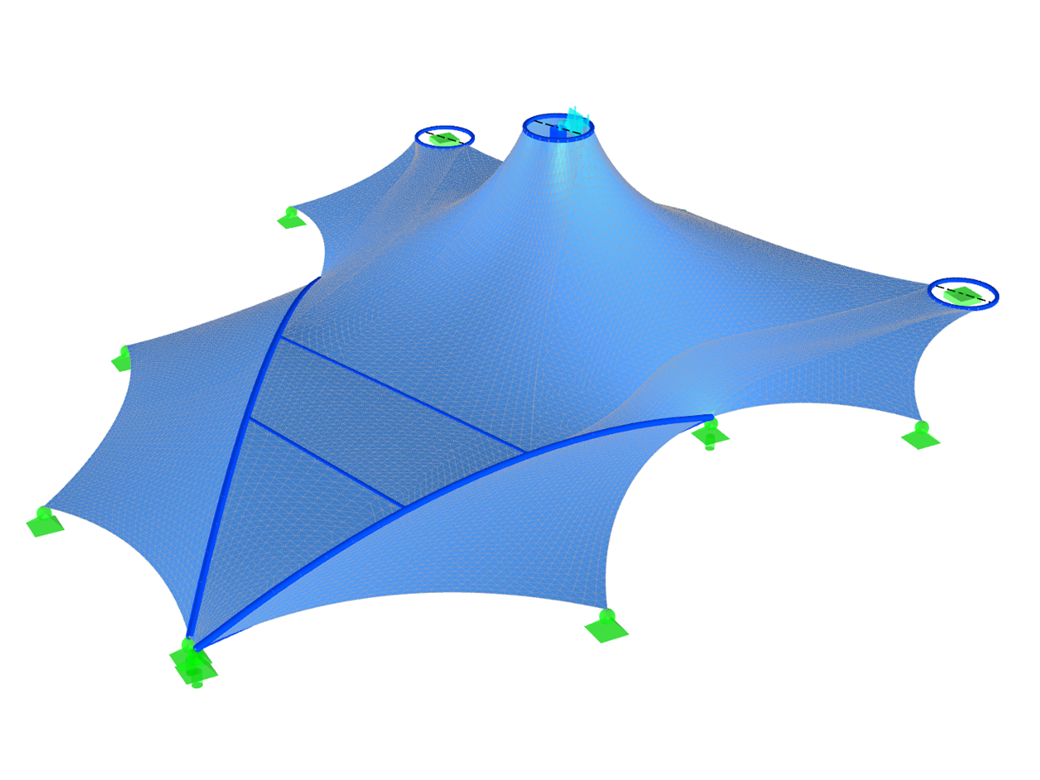

Поиск формы мембранных, вантовых. оболочковых и балочных конструкций

Всего позиций: 4

Дополнительный модуль RF-FORM-FINDING к программе RFEM | поиск формы мембранных и вантовых конструкций

RF-FORM-FINDING | Характеристики

Поиск формы:

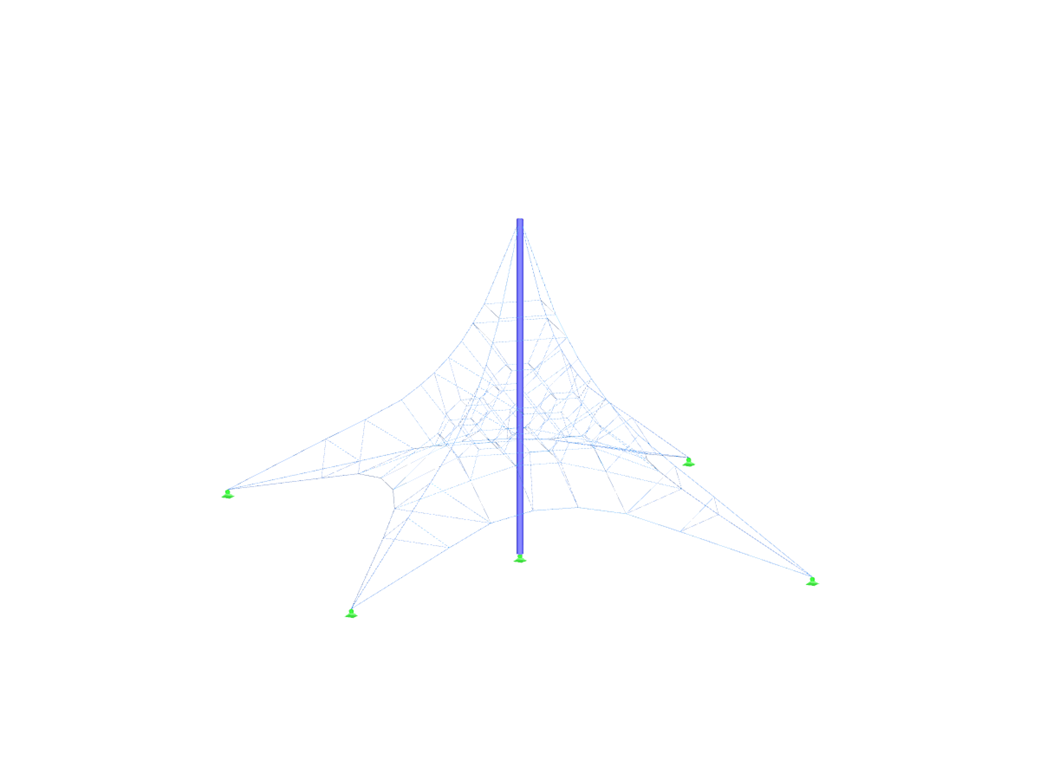

- мембранных и вантовых конструкций, подверженных растяжению
- сжатые конструкции оболочек и балок
- смешанные конструкции, работающие на растяжение и сжатие
Учет газовых прослоек между поверхностями
Взаимодействие с несущей конструкцией (расчет подконструкции по различным нормам)
Поверхности как 2D элементы и стержни в как 1D элементы
Определение различных условий предварительного напряжения для поверхностей (мембран и оболочек)
Определение сил или геометрических требований для стержней (канатов и балок)
Учет отдельных нагрузок (собственный вес, внутреннее давление и др.) в процессе поиска формы
Определение временных опор для процесса поиска формы
Автоматическое выполнение предварительного поиска формы у мембранных поверхностей ({%://#/ru/podderzhka-i-obuchenije/podderzhka/faq/003179 подробнее...]])
Определение изотропного или ортотропного материала для расчета конструкций
Дополнительное определение произвольных многоугольных нагрузок
Преобразование элементов найденной формы в элементы поверхности NURBS
Возможность комбинированного поиска формы путем интеграции предварительного поиска формы
Графическая оценка новой формы с помощью цветных участков координат и наклона
Полная документация расчета, включая пользовательские значения адаптивной оценки
Возможность экспорта сетки КЭ в виде файла DXF или Excel

RF-FORM-FINDING | Ввод данных

Функцию поиска формы можно активировать в диалоговом окне Основные данные, во вкладке Опции. Предварительные напряжения (или геометрические требования для стержней) можно задать в параметрах для поверхностей и стержней. Процесс поиска формы затем выполняется с помощью расчета случая в модуле RF-FORM-FINDING.

Последовательность действий:

Создание модели в программе RFEM (поверхности, балки, ванты, опоры, задание материала и т.д.)
Настройка требуемого предварительного напряжения для мембран и силы или длины/провисания для стержней (например, каната)
Возможность учета других нагрузок в процессе поиска формы в специальных загружениях, связанных с поиском формы (собственный вес, давление, вес стального узла и т.д.)
Настройка нагрузок и сочетаний нагрузок для последующего расчета конструкций

RF-FORM-FINDING | Нелинейный расчет

После запуска расчета, программа автоматически выполняет поиск формы по всей конструкции. При расчете учитывается также взаимодействие между элементами поиска формы и несущей конструкцией.

Сам процесс поиска формы затем выполняется итерационно, как специальный нелинейный расчет, основанный на методе URS (Updated Reference Strategy) проф. Блетцингера и проф. Рамма. Таким образом, полученные формы в равновесии уже учитывают в себе заранее заданные предварительные напряжения.

Кроме того, данный метод позволяет в процессе поиска формы учитывать также индивидуальные нагрузки, такие как собственный вес или внутреннее давление пневматических конструкций. Предварительное напряжение для поверхностей (например, мембран) затем можно определить двумя разными способами:

Стандартный метод - определение необходимого предварительного напряжения поверхности
Проекционный метод - определение необходимого предварительного напряжения на проекции поверхности, стабилизация в основном для конических форм

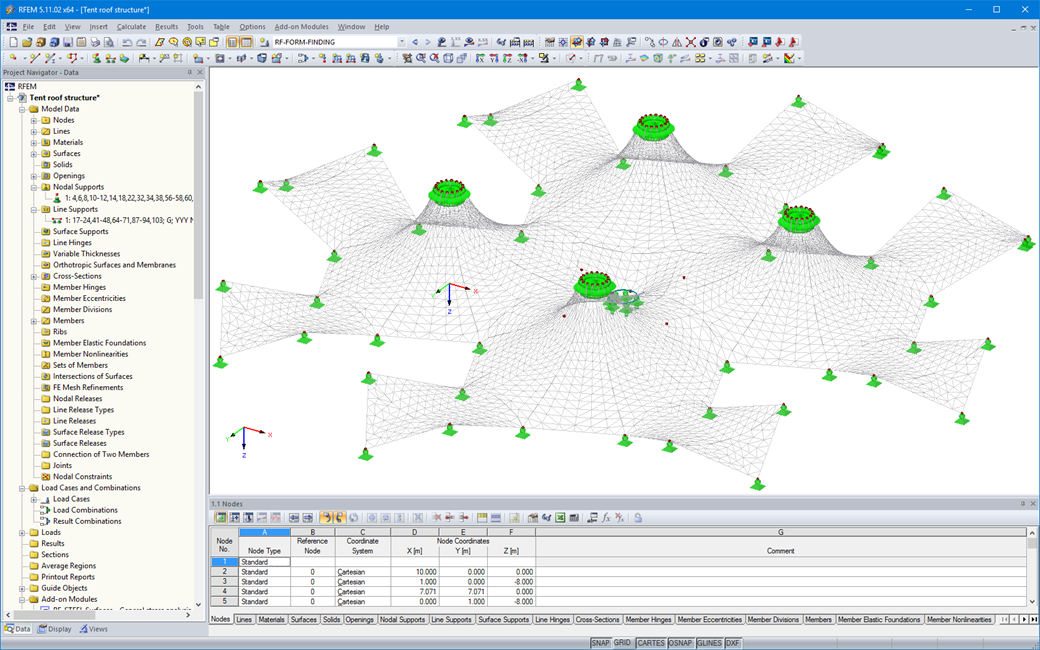

Деформированная сетка КЭ после формообразования

RF-FORM-FINDING | Результаты

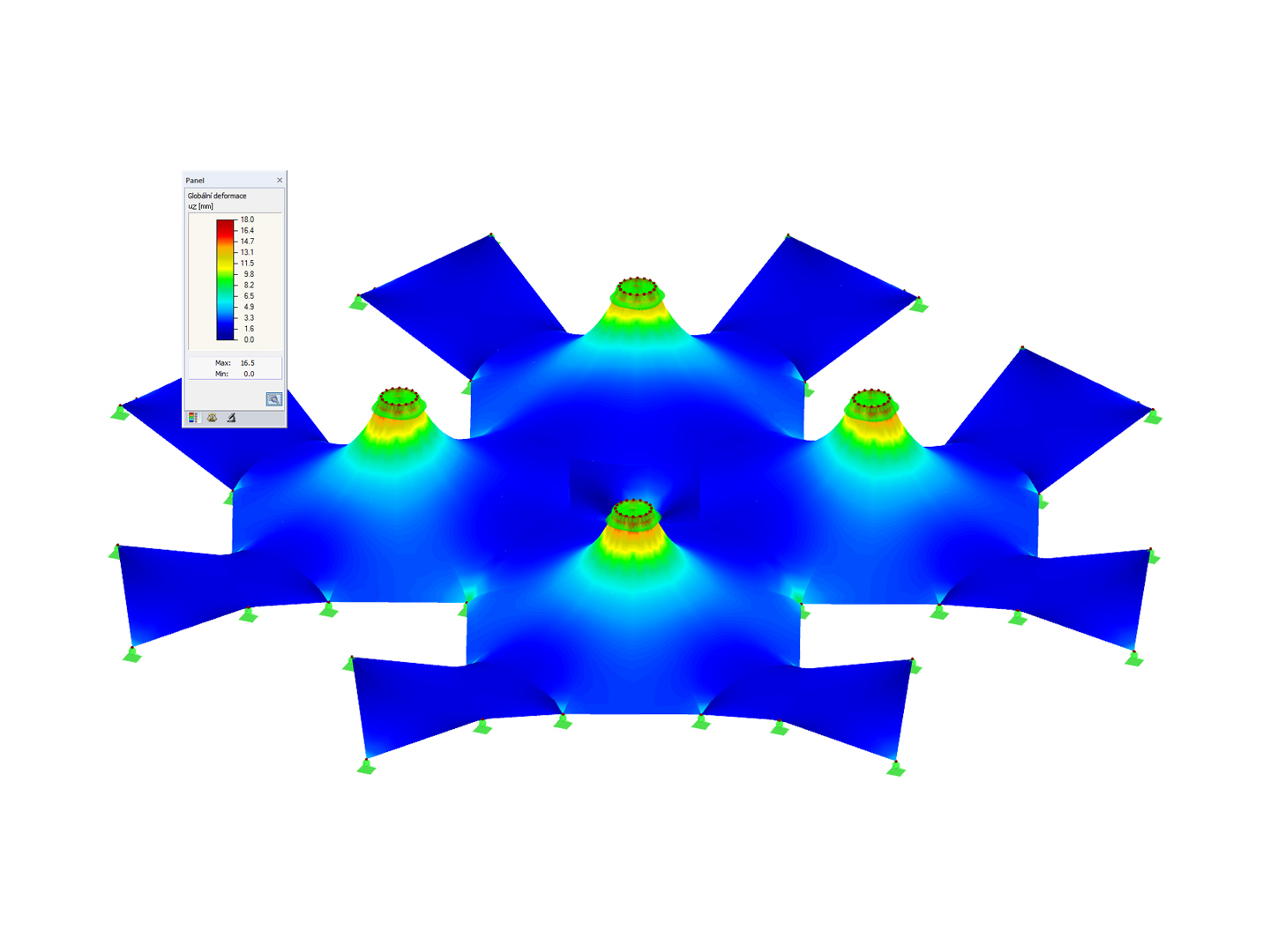

Результатами процесса поиска формы являются новая форма и соответствующие внутренние силы. Обычные результаты, такие как деформации, силы, напряжения и другие могут быть изображены в случае RF FORM FINDING.

Эта предварительно напряженная форма доступна в качестве исходного состояния для всех других загружений и сочетаний нагрузок при расчете конструкции.

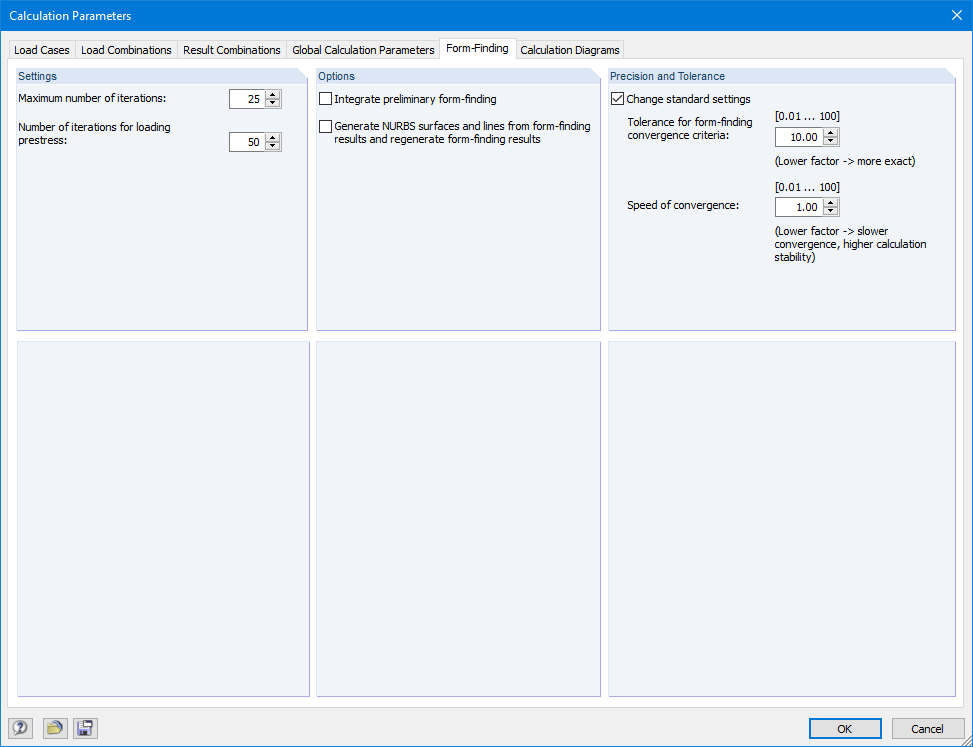

Для упрощения задания загружений может быть использовано преобразование NURBS (параметры расчета/поиск формы). Эта функция перемещает исходные поверхности и канаты на место после поиска формы.

Используя точки сетки поверхностей или задающие узлы поверхностей NURBS, произвольные нагрузки могут быть расположены в выбранных частях конструкции.
