Немецкая компания Berliner Seilfabrik занимается разработкой и изготовлением игрового оборудования для детских площадок уже с 1970-х годов. Согласно общеизвестным фактам, восхождение по пространственным канатным конструкциям помогает детям развивать и совершенствовать свои психомоторные навыки и способности трехмерного восприятия. Отдельные части канатного игрового оборудования имеют различные имена, например. «Глобус», «НЛО» или «Twist & Shout».
За расчет конструкций и проектирование широкого спектра оборудования для игровых площадок отвечал инженер Heinz Bornemann, заказчик компании Dlubal Software. Под его руководством рассчитывались, например, конструкция «Глобуса» и различных типов «Tetragode». Для расчета пространственных несущих конструкций он выбрал программу RSTAB.
Berliner Seilfabrik GmbH & Co., Берлин, Германия
www.berliner-seilfabrik.com

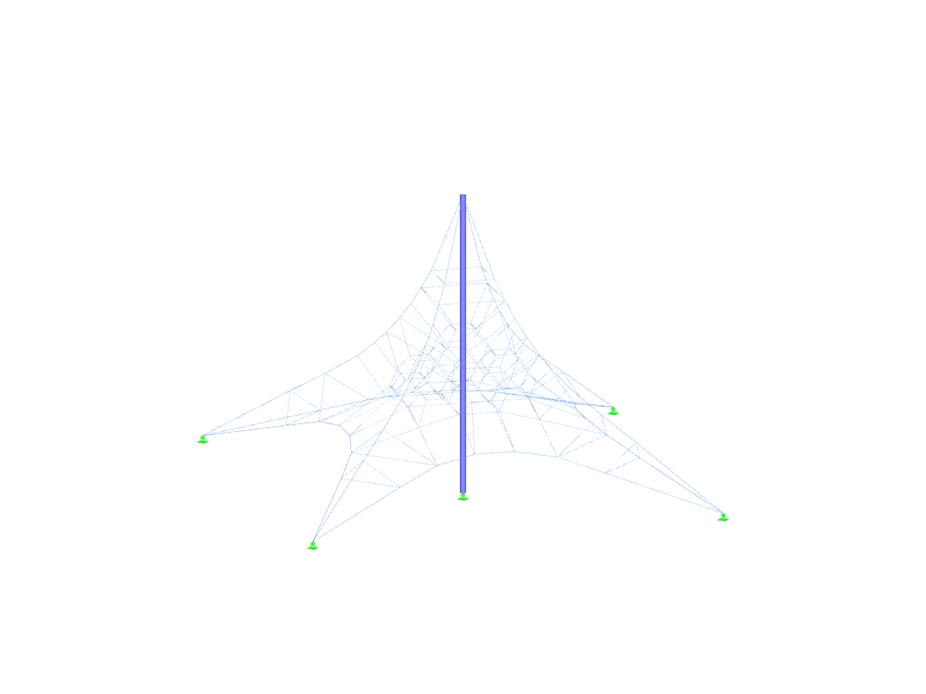

3D модель и фотографии канатного игрового оборудования «Глобус» (© Скриншот: Dipl.-Des. Heinz Bornemann, Бад Бентхайм | © Фото: Berliner Seilfabrik)
За расчет конструкций и проектирование широкого спектра оборудования для игровых площадок отвечал инженер Heinz Bornemann, заказчик компании Dlubal Software. Под его руководством рассчитывались, например, конструкция «Глобуса» и различных типов «Tetragode». Для расчета пространственных несущих конструкций он выбрал программу RSTAB.
Berliner Seilfabrik GmbH & Co., Берлин, Германия
www.berliner-seilfabrik.com

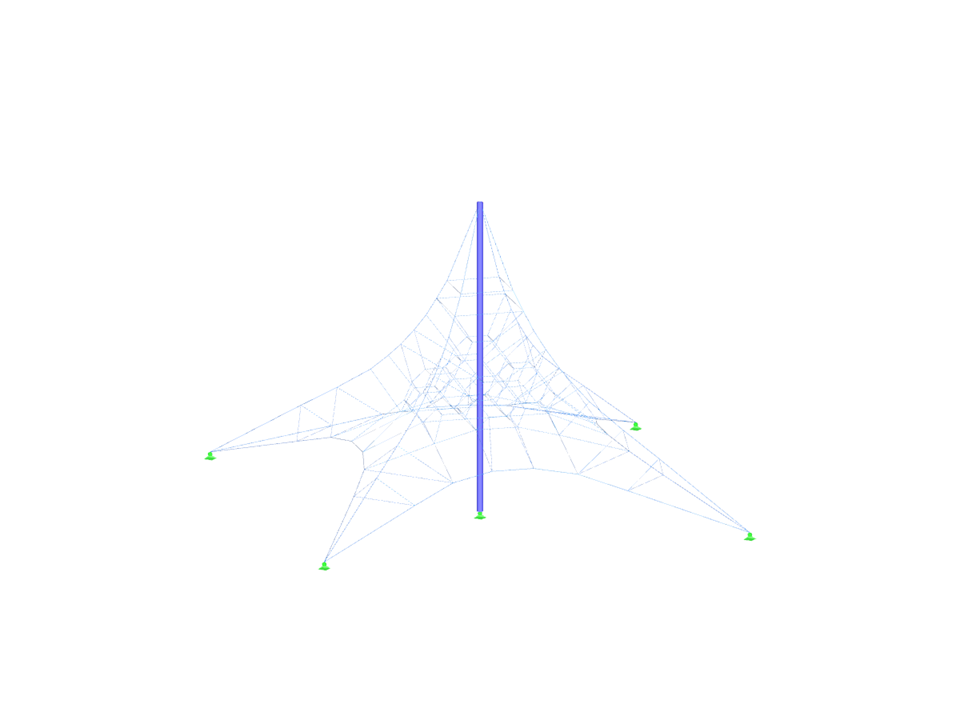

3D модель и фотографии канатного игрового оборудования «Глобус» (© Скриншот: Dipl.-Des. Heinz Bornemann, Бад Бентхайм | © Фото: Berliner Seilfabrik)
Канатное игровое оборудование, Германия
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 148 |
Количество стержней | 307 |
Количество загружений | 9 |
Количество сочетаний нагрузок | 4 |
Количество расчетных сочетаний | 2 |
Общий вес | 0,144 t |
Размеры (метрические) | 13,040 x 13,040 x 6,691 m |
Размеры (имперские) | 42.78 x 42.78 x 21.95 feet |
Версия программы | 8.06.11 |
