La société allemande Berliner Seilfabrik conçoit et fabrique des équipements pour les aires de jeux depuis les années 1970. Les jeux équipés de filets à grimper permettent d'améliorer les compétences psychomotrices des enfants et leur imagination au sein de leur environnement. Les équipements pour les aires de jeux portent des noms tels que Globe, UFO ou encore Twist & Shout.
Le client de Dlubal Software Heinz Bornemann effectue des calculs de structure pour de nombreux équipements de ce type. Il a par exemple travaillé sur une structure baptisée Globe et différents types de Tetragodes, des filets d'escalade pour les aires de jeux. Il utilise le logiciel de calcul de structure RSTAB pour le calcul de structures porteuses en 3D.
Berliner Seilfabrik GmbH & Co.
www.berliner-seilfabrik.com

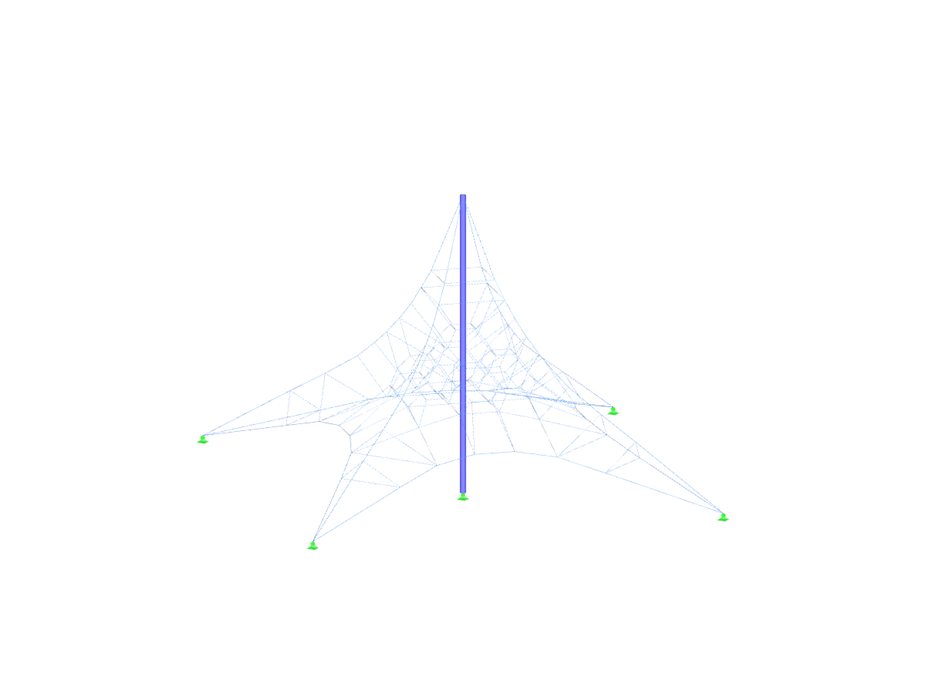

Modèle 3D et photo du filet à grimper Globe (© capture d'écran : Dipl.-Des. Heinz Bornemann, Bad Bentheim | © Photo : Berliner Seilfabrik)
Le client de Dlubal Software Heinz Bornemann effectue des calculs de structure pour de nombreux équipements de ce type. Il a par exemple travaillé sur une structure baptisée Globe et différents types de Tetragodes, des filets d'escalade pour les aires de jeux. Il utilise le logiciel de calcul de structure RSTAB pour le calcul de structures porteuses en 3D.
Berliner Seilfabrik GmbH & Co.
www.berliner-seilfabrik.com

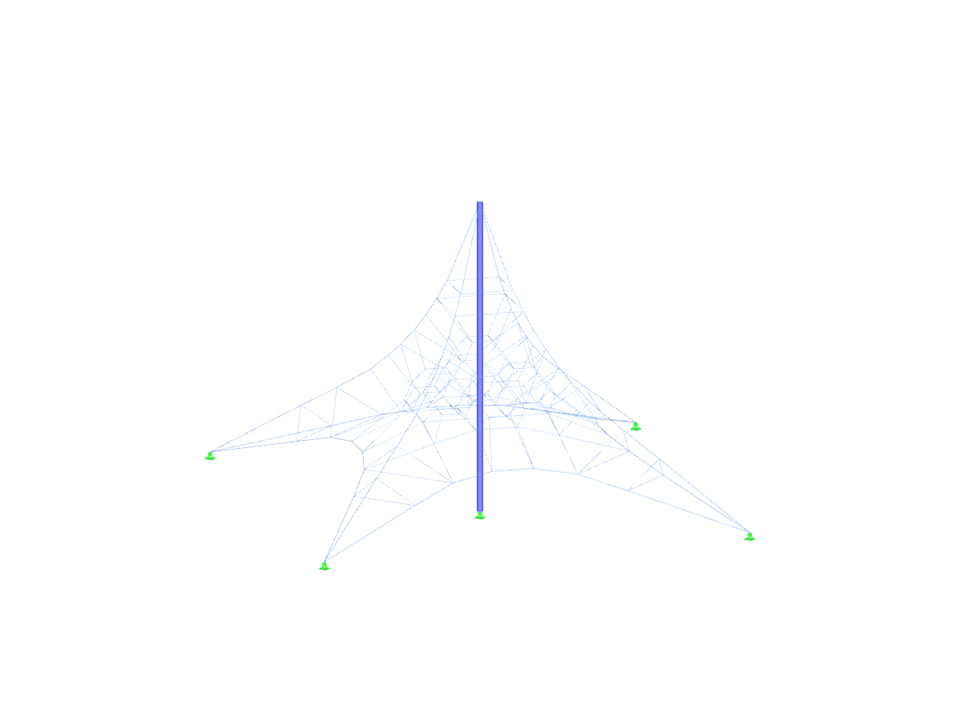

Modèle 3D et photo du filet à grimper Globe (© capture d'écran : Dipl.-Des. Heinz Bornemann, Bad Bentheim | © Photo : Berliner Seilfabrik)
Fabrication d'équipements avec filets à grimper pour aires de jeux
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 148 |
Nombre de barres | 307 |
Nombre de cas de charge | 9 |
Nombre de combinaisons de charges | 4 |
Nombre de combinaisons de résultats | 2 |
Poids total | 0,144 t |
Dimensions (métrique) | 13,040 x 13,040 x 6,691 m |
Dimensions (impériales) | 42.78 x 42.78 x 21.95 feet |
Version du logiciel | 8.06.11 |
