Niemiecka firma Berliner Seilfabrik projektuje i produkuje wyposażenie placów zabaw dla dzieci od lat 70-tych. Wspinanie się na konstrukcje linowe pomaga dzieciom rozwijać i usprawniać zdolności psychomotoryczne oraz zdolności spostrzegania trójwymiarowego. Poszczególne części wyposażenia noszą nazwy takie jak Globe, UFO, czy Twist & Shout.
Heinz Bornemann, klient Dlubal Software, przeprowadza analizy statyczno-wytrzymałościowe i obliczenia dla całego wachlarza urządzeń dla placów zabaw, na przykład dla Globe i różne rodzaje Tetragode. Do obliczenia przestrzennych konstrukcji wsporczych wykorzystywany jest RSTAB, program do obliczeń konstrukcji szkieletowych.
Berliner Seilfabrik GmbH & Co.
www.berliner-seilfabrik.com
Model 3D i zdjęcie sprzętu linowego „Globe“ (© Zrzut ekranu: Dipl.-Des. Heinz Bornemann, Bad Bentheim/©: Berliner Seilfabrik)
Heinz Bornemann, klient Dlubal Software, przeprowadza analizy statyczno-wytrzymałościowe i obliczenia dla całego wachlarza urządzeń dla placów zabaw, na przykład dla Globe i różne rodzaje Tetragode. Do obliczenia przestrzennych konstrukcji wsporczych wykorzystywany jest RSTAB, program do obliczeń konstrukcji szkieletowych.
Berliner Seilfabrik GmbH & Co.
www.berliner-seilfabrik.com
Model 3D i zdjęcie sprzętu linowego „Globe“ (© Zrzut ekranu: Dipl.-Des. Heinz Bornemann, Bad Bentheim/©: Berliner Seilfabrik)

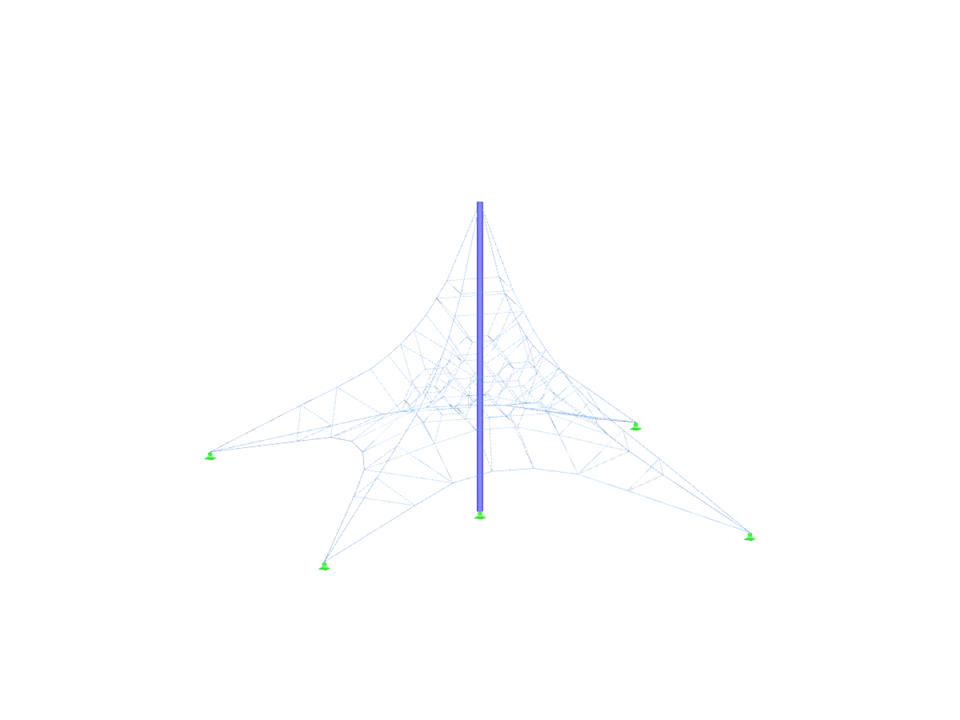

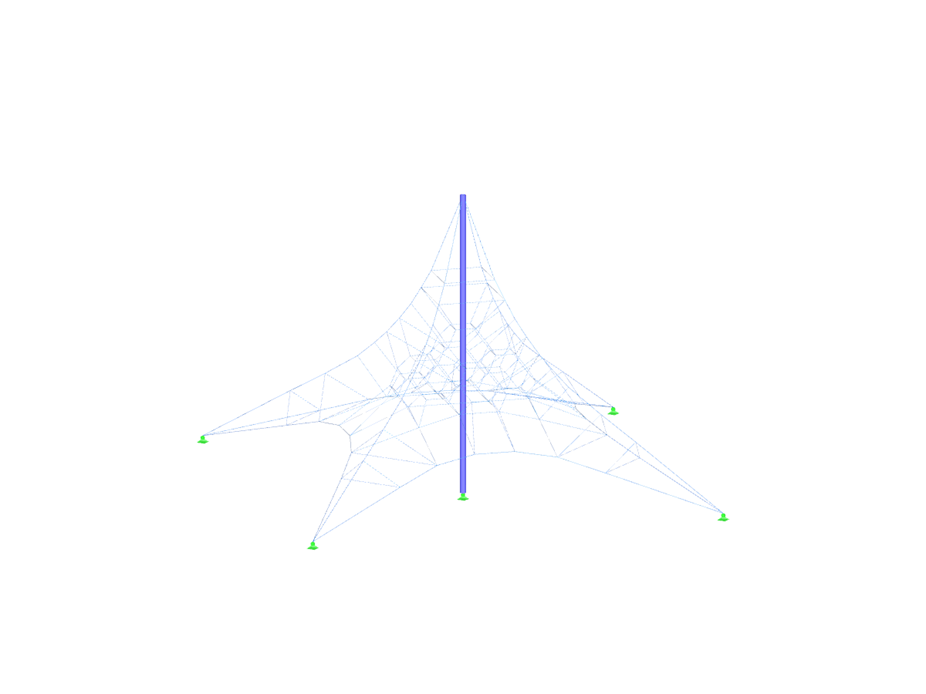

Linowe wyposażenie placów zabaw, Niemcy
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 148 |
Liczba prętów | 307 |
Ilość przypadków obciążenia | 9 |
Ilość KO | 4 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 0,144 t |
Wymiary (metryczne) | 13,040 x 13,040 x 6,691 m |
Wymiary (imperialne) | 42.78 x 42.78 x 21.95 feet |
Wersja programu | 8.06.11 |
