Attrezzature per parchi giochi in corda
  • Descrizione
  • Recensioni (0)

Fin dagli anni '70, Berliner Seilfabrik produce attrezzature da gioco di alta qualità come "Globe", che stimolano il pensiero tridimensionale e le capacità motorie dei bambini. Il Dipl. Des. Heinz Bornemann esegue calcoli strutturali per queste attrezzature utilizzando RSTAB, compresi i tetragodi. Le attrezzature da gioco creative si distinguono per design innovativi e strutture in acciaio stabili.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

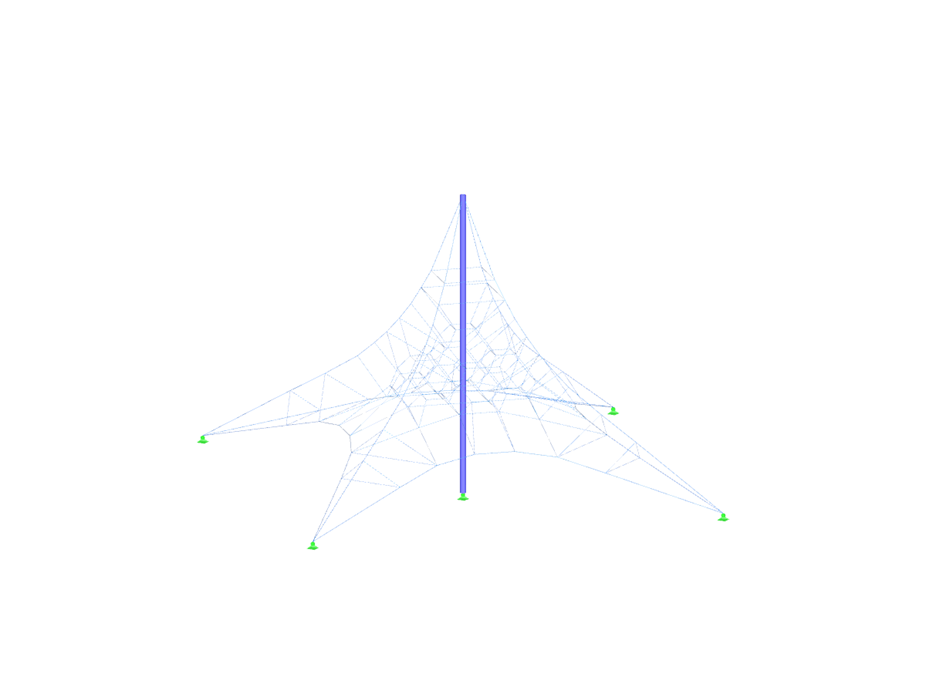

Struttura del campo giochi a fune

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 148
Numero di aste 307
Numero di casi di carico 9
Nr. di combinazioni di carico 4
Nr. di combinazioni di risultati 2
Peso totale 0,144 t
Dimensioni (metriche) 13.040 x 13.040 x 6.691 m
Dimensioni (imperiali) 42.78 x 42.78 x 21.95 feet
Versione del programma 8.06.11
