La empresa alemana Berliner Seilfabrik ha estado construyendo y produciendo estructuras de juegos con cuerdas para parques infantiles desde 1970. La escalada en estructuras tridimensionales de redes de cuerdas ayuda a los niños a desarrollar y mejorar sus destrezas psicomotrices y habilidades de percepción tridimensional. El equipamiento de juegos tiene nombres como "Globe", "UFO" o "Twist & Shout".
Heinz Bornemann, cliente de Dlubal Software, proporciona los análisis estructurales y el diseño para una amplia gama de este tipo de equipamiento de estructuras de juegos. Por ejemplo, para el "Globe" y varios tipos de "Tetragodes". Para el cálculo de las estructuras de soporte tridimensionales utiliza el software de análisis de estructuras de barras RSTAB.
Berliner Seilfabrik GmbH & Co.
www.berliner-seilfabrik.com
Modelo 3D y foto del juego de cuerdas "Globe" (© Captura de pantalla: Dipl.-Des. Heinz Bornemann, Bad Bentheim/© Imagen: Berliner Seilfabrik)
Heinz Bornemann, cliente de Dlubal Software, proporciona los análisis estructurales y el diseño para una amplia gama de este tipo de equipamiento de estructuras de juegos. Por ejemplo, para el "Globe" y varios tipos de "Tetragodes". Para el cálculo de las estructuras de soporte tridimensionales utiliza el software de análisis de estructuras de barras RSTAB.
Berliner Seilfabrik GmbH & Co.
www.berliner-seilfabrik.com
Modelo 3D y foto del juego de cuerdas "Globe" (© Captura de pantalla: Dipl.-Des. Heinz Bornemann, Bad Bentheim/© Imagen: Berliner Seilfabrik)

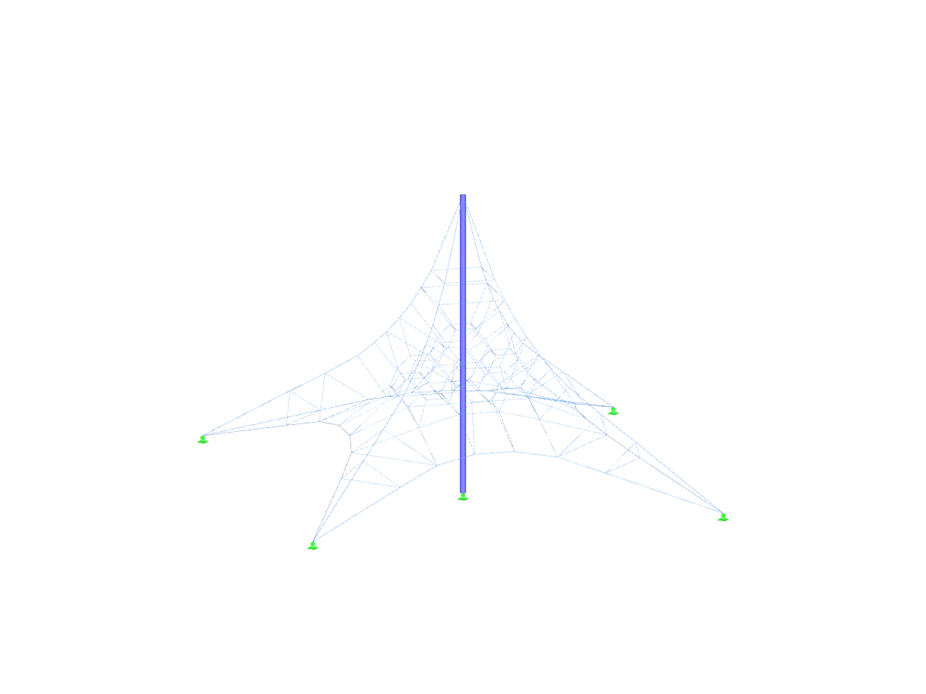

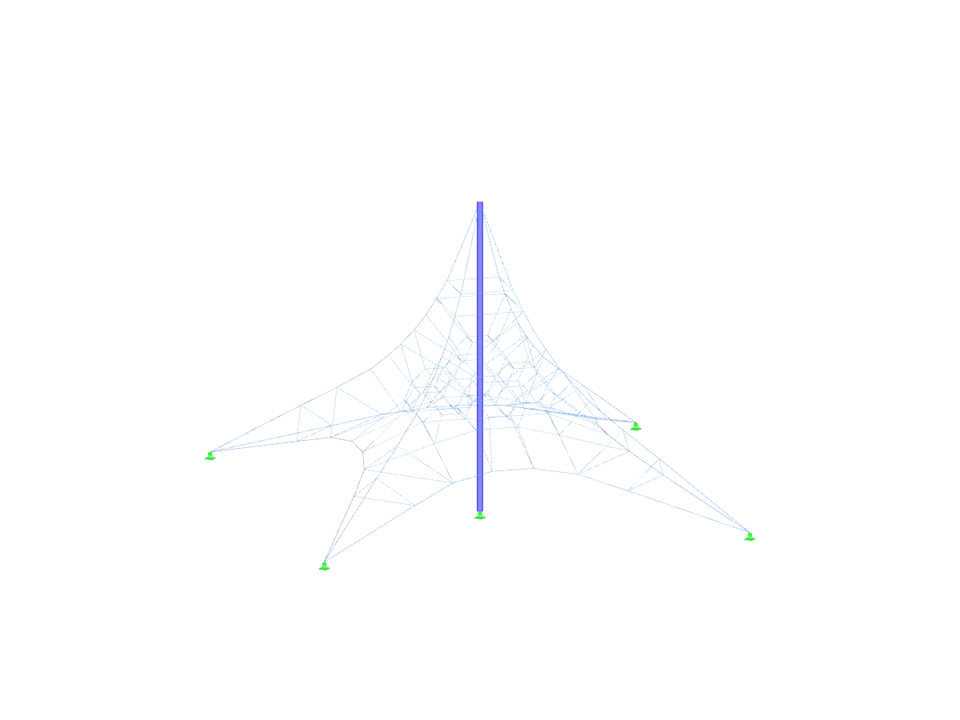

Estructuras de juegos de cuerdas, Alemania
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 148 |
| Número de barras | 307 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 0.144 t |
| Dimensiones (métricas) | 13,040 x 13,040 x 6,691 m |
| Dimensiones (imperiales) | 42.78 x 42.78 x 21.95 feet |
| Versión del programa | 8.06.11 |
