RF-FORM-FINDING

RFEM 5 附加模块

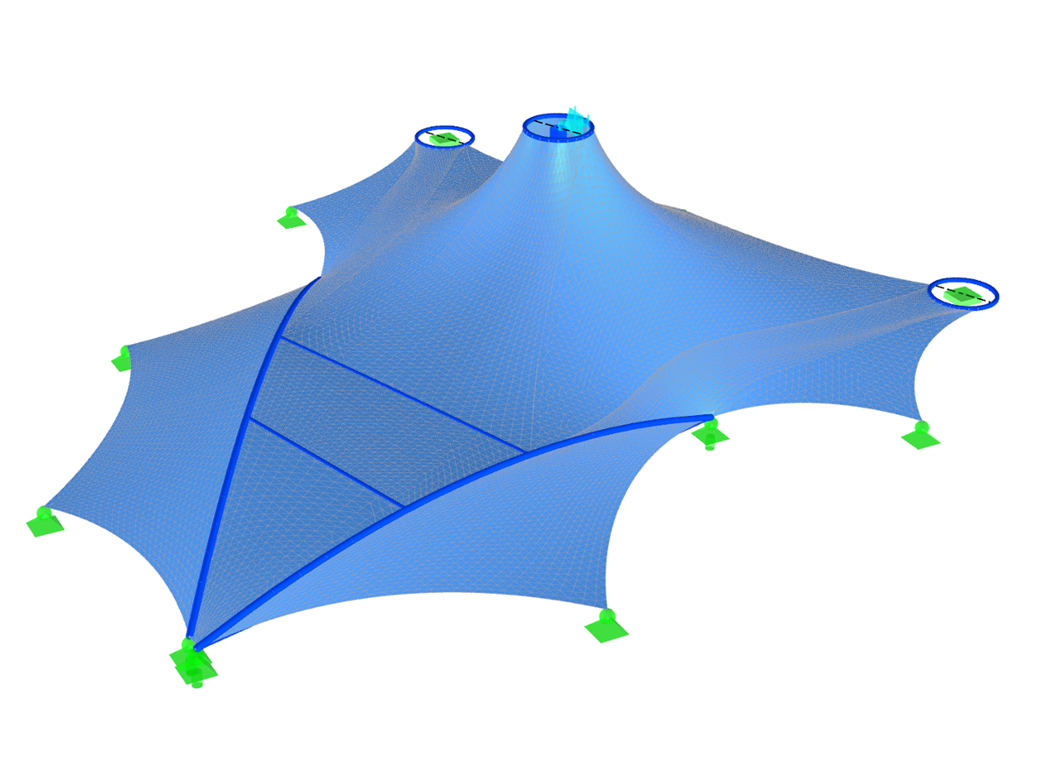

RF-FORM-FINDING

附加模块 RF-FORM-FINDING 可以搜索受拉作用下的杆件和面模型。 该形状是通过面应力（预应力和附加荷载，如自重、压力等）和自然或几何边界条件之间的平衡计算得出的。

新建的预应力形状将作为初始状态进行结构分析。 Mit Hilfe des Zusatzmodules RF-ZUSCHNITT können Sie für Membrankonstruktionen die Schnittmuster ermitteln.

RF-FORM-FINDING | 产品特性

  • 找形分析：

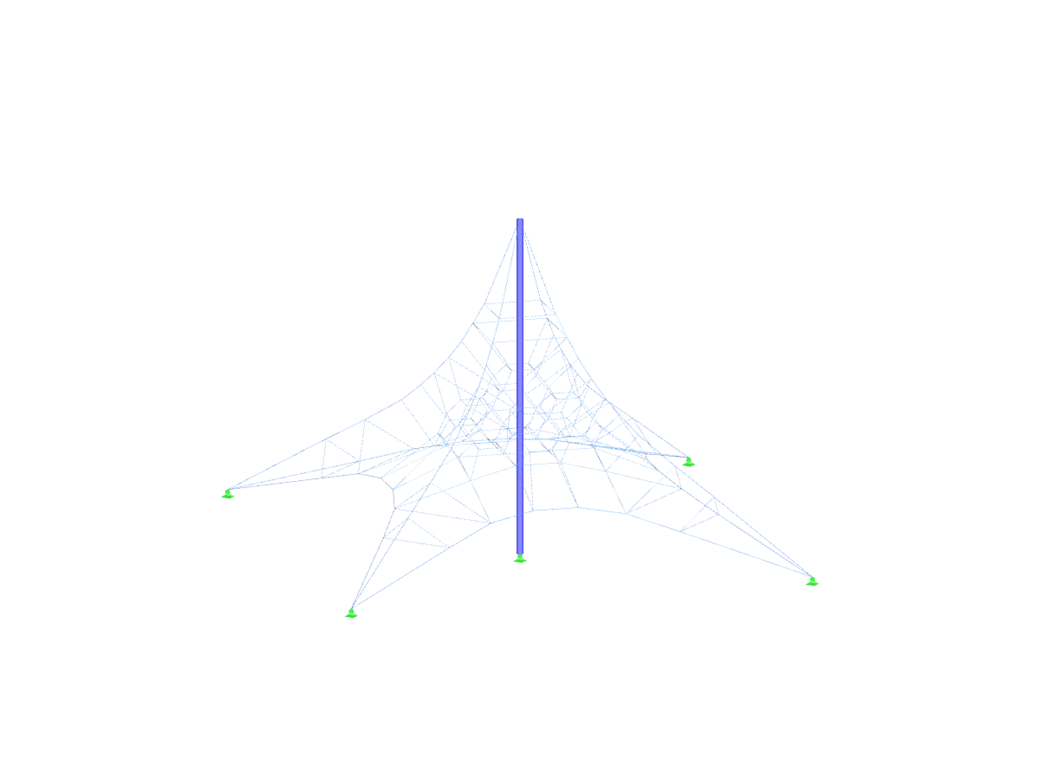

    • 张拉索膜结构
    • 受压壳梁结构
    • 受压受拉结构
  • 考虑面之间气体实体
  • 与支承结构的相互作用（根据不同的规范对子结构进行设计）
  • 面为二维单元，杆件为一维单元
  • 定义面（膜和壳）的不同预应力条件
  • 定义杆件（索和梁）的力或几何条件
  • 找形分析过程中考虑所有荷载（自重、内压等）
  • 为找形分析定义临时支座
  • 膜面自动初步找形（更多信息...]]#/en-US/support-and-learning/support/faq/003179）
  • 定义各向同性或正交各向异性材料
  • 可选定义自由多边形荷载
  • 将得到的形状转换为 NURBS 曲面单元
  • 通过集成初步找形实现组合找形
  • 使用彩色坐标和倾角对新形状进行图形评估
  • 完整的计算文档，包括用户自定义自适应评估图
  • 有限元网格可选导出为 DXF 或 Excel 文件

RF-FORM-FINDING | 输入

找形分析功能可以在基本数据对话框的选项选项卡中激活。 预应力（或杆件几何形状要求）可以在面和杆件的参数中定义。 找形过程是通过计算 RF-FORM-FINDING 工况来完成的。

工作顺序步骤：

  • 在RFEM中创建模型（面，梁，索， 支座、材料定义等）
  • 设置膜结构需要的预应力和杆件（例如索）的力或长度/垂度
  • 在特殊找形荷载工况下的找形过程中考虑其他荷载（自重、压力、节点钢重量等）
  • 设置荷载和荷载组合，用于进一步的结构分析

RF-FORM-FINDING | 非线性计算

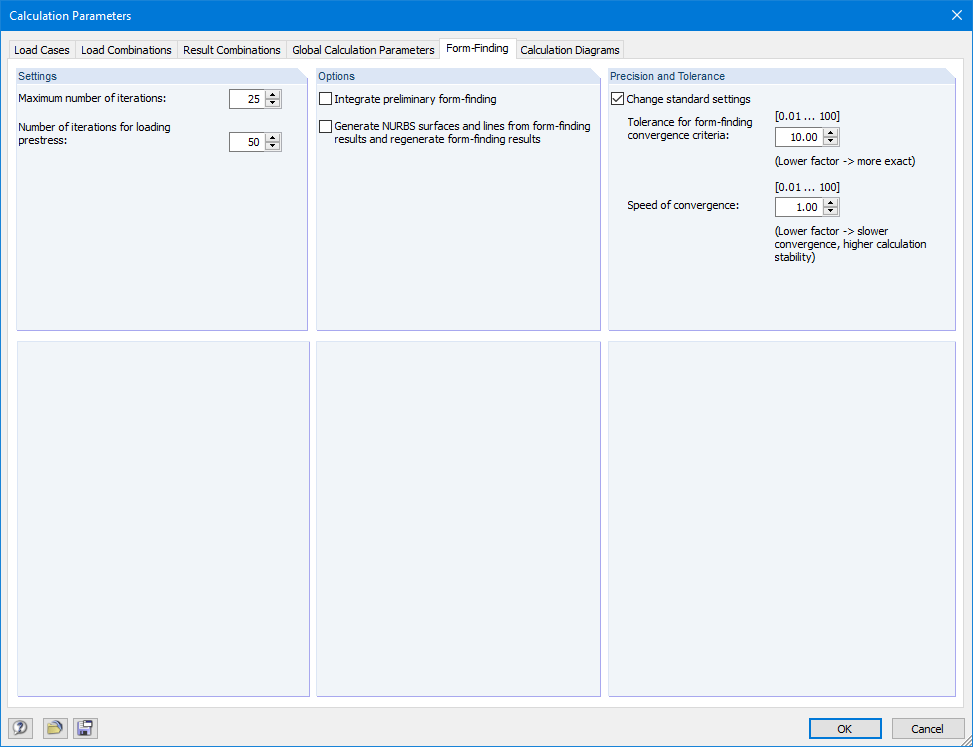

计算开始后，程序对整个结构进行找形。 计算时考虑了找形单元（膜、索等）和支承结构之间的相互作用。

找形过程是一种特殊的非线性分析，采用 Bletzinger 教授 和 Ramm 教授的 URS (Updated Reference Strategy) 法进行迭代求解。 由此得到指定预应力平衡状态下的形状。

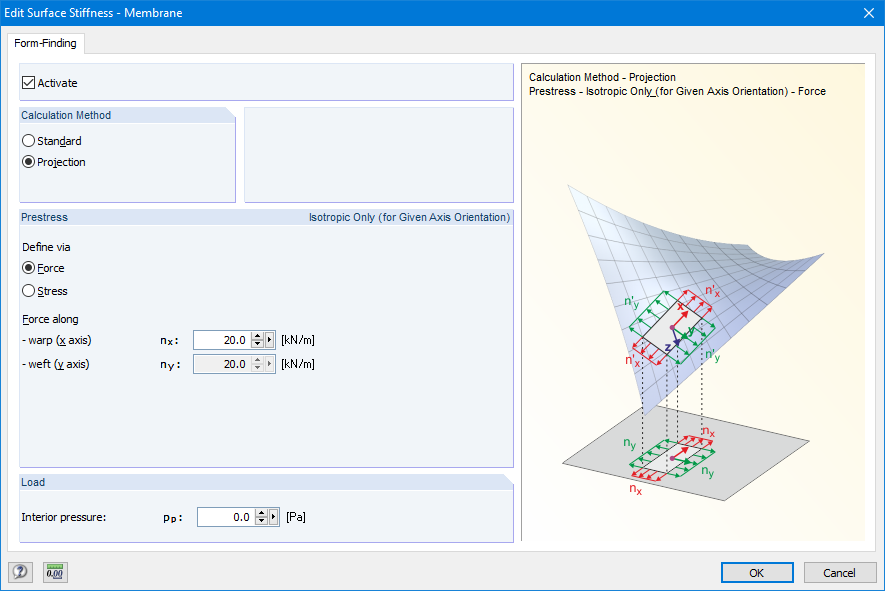

此外，还可以在找形过程中考虑各种荷载，例如自重或充气膜结构的内压。 可以通过以下两种方法定义面（例如膜）的预应力：

  • 标准法 - 指定面中所需预应力
  • 投影法 - 在面的投影中指定所需预应力，特别是对伞形

RF-FORM-FINDING | 结果输出

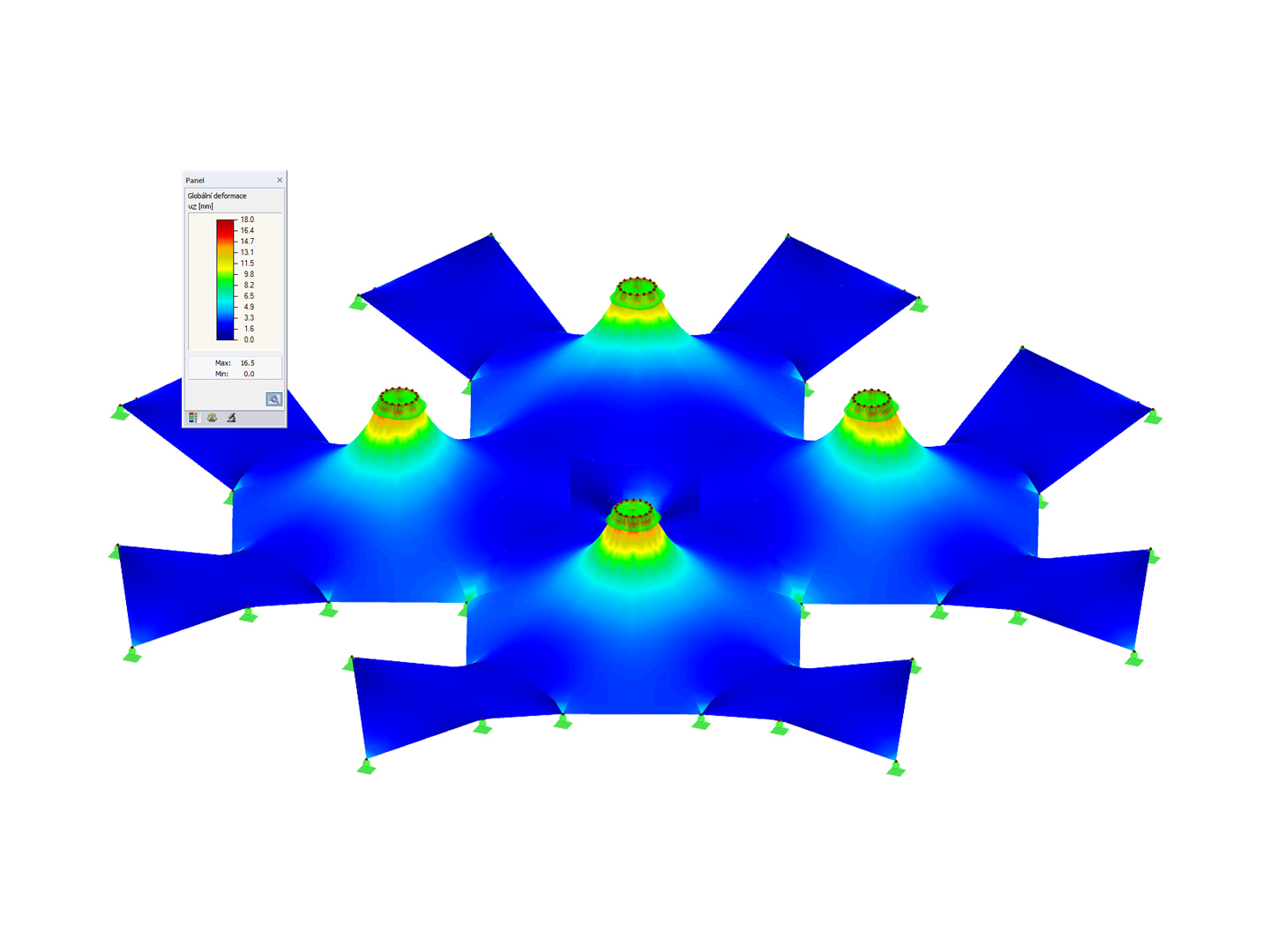

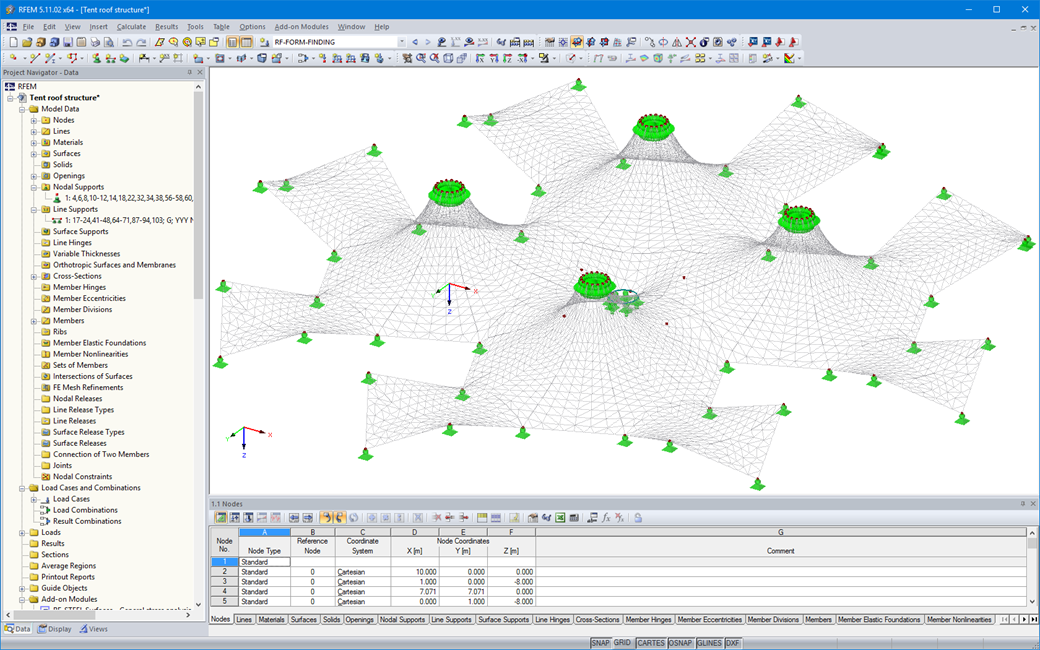

找形过程的结果是得到新的形状和相应的内力。 通常的结果，例如变形、力、应力等，都可以在附加模块 RF-FORM-FINDING 的情况下显示。

该预应力形状可作为所有其他荷载工况和组合的初始状态。

为了更容易地定义荷载工况，可以使用 NURBS 变换（计算参数/找形）。 该功能会将原始的面和索在找形后移动到位。

通过使用面的栅格点或 NURBS 曲面的定义节点可以在结构的选定部分上设置自由荷载。
